Си-Норд NB-EX81
- Производитель: Си-Норд
- Пришлите полную спецификацию на почту zakaz@deviceden.ru и получите оптовую скидку.
- Срок доставки:1-2 дня
- Минимальный заказ:3000 руб.
- Мы принимаем:Безналичная оплата для юр. лиц
сертифицирован
дилер
доставка

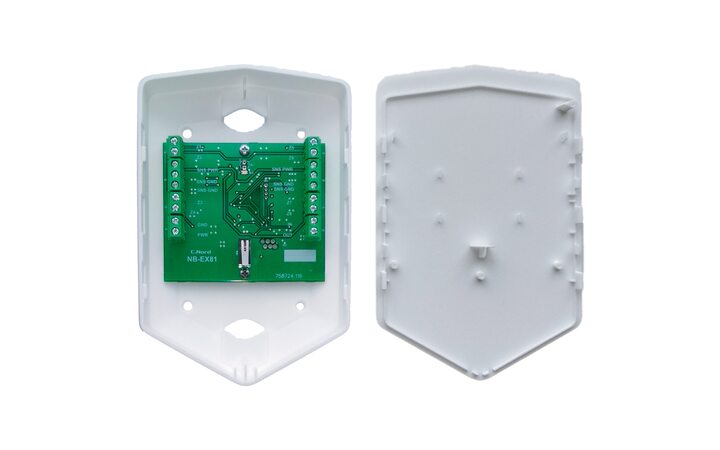

Расширитель проводных шлейфов NB-EX81
NB-EX81 внешний расширитель, поставляется в собственном корпусе. Рассчитан на 8 шлейфов. Шлейфы с номерами 16 конфигурируются как охранные или открытые коллектора. Шлейфы 78 конфигурируются как охранные или пожарные для двухпроводных датчиков.
К проводной панели Nord Pro подключаются до 5 расширителей количество шлейфов увеличивается до 48.
Беспроводная панель Nord Pro Air поддерживает 1 расширитель и максимум 16 проводных шлейфов.
Установка и подключение к контрольной панели
Перед установкой:
- убедитесь, что расширитель будет работать на нужном расстоянии от контрольной панели. Проверьте фактическое сопротивление используемого кабеля оно может не соответствовать маркировке,
- во время настройки и при дальнейшей работе с расширителями к контрольной панели обязательно должно быть подключено основное или резервной питание.
- Откройте корпус расширителя.
- Проденьте шлейфы и кабель питания через отверстия в тыльной части корпуса.
- Приложите тыльную часть корпуса к стене и закрепите саморезом через центральное монтажное отверстие. Корпус спроектирован так, что позволяет заводить провода, когда тыльная часть уже закреплена на стене.
- Возьмите переднюю часть корпуса с платой и подключите расширитель к клеммам прибора по схеме.
Технологический светодиод на плате поможет отследить состояние. Индикация нужна только во время настройки прибора при закрытом корпусе (тампер замкнут) светодиод не работает.
- Закройте корпус расширителя.
- Настройте расширитель. Перед настройкой убедитесь, что к контрольной панели подключено основное или резервное питание. Откройте конфигуратор Хаббл и перейдите на вкладку Устройства. Подключенный расширитель сразу отобразится в списке устройств.
- Нажмите кнопку Включить, чтобы получить доступ к настройке подключенных шлейфов. Охранные извещатели подключаются ко всем шлейфам. Пожарные извещатели подключаются только к шлейфам 7 и 8 расширителя.
ВАЖНО! В случае использования седьмой и восьмой зон расширителя, как охранных, нормально замкнутых, ОБЯЗАТЕЛЬНО конфигурировать их и использовать, как зоны с оконечными резисторами.
- Нажмите кнопку Записать конфигурацию после того, как все шлейфы настроены.
Настройка пожарных шлейфов
К 7 и 8 шлейфу подключаются двухпроводные пожарные датчики. При пожарной тревоге сброс питания происходит на двух зонах одновременно. То есть, если шлейф 7 пожарный, а шлейф 8 охранный, то при пожарной тревоге питание сбросится на обеих зонах.
На один шлейф подключаются не менее 20 пожарных извещателей. Ток потребления пожарного извещателя в состоянии Норма может колебаться в широких пределах от 30 до 100 мкА в зависимости от модели и качества извещателя. Один шлейф расширителя поддерживает до 20 самых прожорливых извещателей.
Удаление расширителя из конфигурации
Чтобы начать процедуру удаления, расширитель должен быть включен в Хаббле.
- Физически отключите расширитель от прибора.
- Откройте конфигуратор. В строке с расширителем появится надпись нет связи. Иконка корзины в правой части строки станет активной.
- Нажмите на иконку корзины. Расширитель отключен.
- Нажмите кнопку Записать, чтобы применить конфигурацию.
Совместимость с клавиатурами
При подключении к панелям Nord Pro и Pro Air расширители NB-EX81 совместимы с клавиатурами: NB-K16, NB-K12, KB-21, а также версиями клавиатур K16-LCD и К14-LED с красной меткой NordBus на плате и на коробке.
Если к панели подключена K16-LCD/K14-LED без метки, после подключения NB-EX81 клавиатура перестанет работать. Если NB-EX81 уже подключен, и после этого подключили клавиатуру без метки, клавиатура не будет работать. Расширитель продолжит работать при любых условиях.
При подключении нескольких расширителей подключение необходимо делать по параллельной схеме:
- Внешний расширитель проводных шлейфов охранного прибора.
- Рассчитан на 8 шлейфов
Питание
- Основной источник питания 12 В
Корпус
- Пластиковый корпус
- Габаритные размеры 151 х 100 х 28 мм
- Масса 113 гр
Дополнительные параметры
- Потребление от основного источника питания не более 20 мА
- Максимально допустимое суммарное токовое потребление четырехпроводными датчиками 400 мА
- Параметры выходов типа открытый коллектор для управления внешними подключенными устройствами:
- максимальное коммутируемое напряжение на каждом выходе 30 В
- максимальный коммутируемый ток каждого выхода 250 мА
- Максимально допустимое суммарное сопротивление двух проводов линии связи не более 200 мА
- Диапазон рабочих температур от 30 до +50 С
