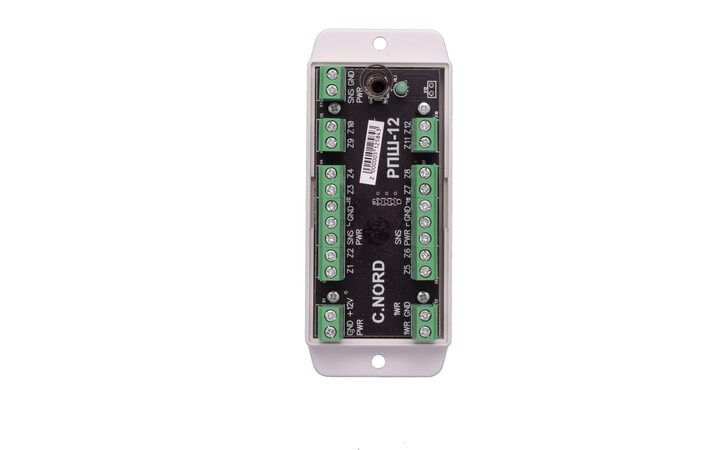

РПШ-12 расширитель проводных шлейфов для контрольных панелей Норд GSM и Норд GSM Mini.
Что нужно для работы с РПШ-12?
- Контрольная панель: Норд GSM любой аппаратной версии или Норд GSM Mini (расширитель не работает с контрольными панелями B312/C312).
- Прошивка прибора не ниже версии 16.11.
- Конфигуратор Хаббл.
- В настройках прибора на вкладке Разное включить режим постоянного опроса интерфейса 1-Wire.
Как подключать?

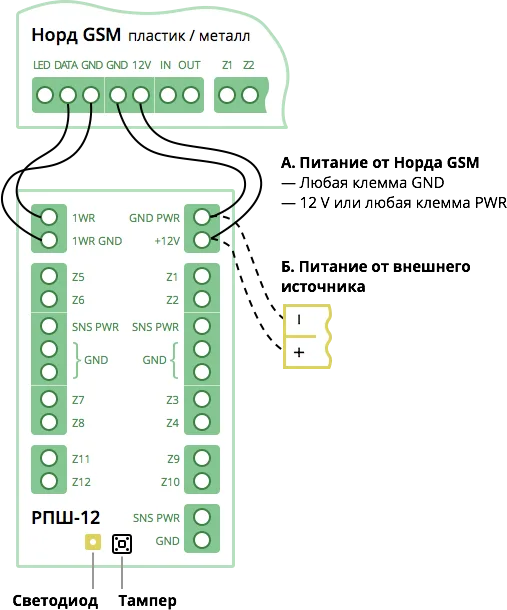

Норд GSM
К прибору Норд GSM расширитель подключается к группе клемм Считыватель, которая расположена с левого края линейки клемм прибора: клемма 1WR расширителя подключается к клемме DATA прибора, а клемма 1WR GND расширителя к клемме GND прибора.

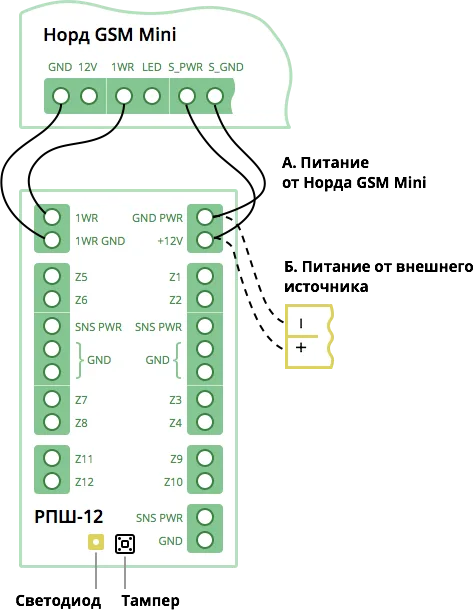

Норд GSM Mini
К прибору Норд GSM Mini подключается к клеммам GND и 1WR: клемма 1WR расширителя подключается к клемме 1WR прибора, а клемма 1WR GND расширителя к клемме GND прибора.
Питание расширителя
Клеммы расширителя с маркировкой GND PWR и +12V предназначены для подключения питания расширителя.
Питание можно подать нескольким способами:
- От самого прибора, при этом нужно учесть, что максимальная нагрузка 200 мА.
- От бесперебойного источника питания, при этом нужно учесть, что клеммы с маркировкой GND PWR на расширителе и S_GND на приборе всё равно должны быть соединены между собой.
Подключение шлейфов
Клеммы Z1 Z12 предназначены для подключения сигнального кабеля шлейфов.
Клеммы GND для подключения минусового кабеля питания шлейфов и второго сигнального кабеля шлейфов.
Клеммы SNS PWR предназначены для подключения плюсового кабеля питания шлейфов.
В каждый из шлейфов можно подключить до двух резисторов. Номиналы резисторов и схемы подключения шлейфов есть в этой статье.

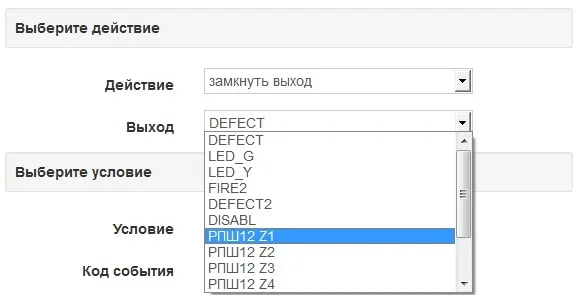

Каждая из клемм Z1 Z12 может быть шлейфом или открытым коллектором, это указывается при конфигурировании контрольной панели:
- Если в конфигураторе шлейф выключен, то его можно использовать как открытый коллектор.
- Если в конфигураторе шлейф включен, то как коллектор использовать нельзя.
Что показывает индикация?
Расширитель имеет один светодиод в качестве индикатора. Индикация работает только если открыт тампер расширителя:
- Светодиод горит, когда есть питание, но нет подключения к контрольной панели.
- Светодиод мигает, когда есть подключение к контрольной панели.
Как убедиться, что расширитель подключен правильно?
Если расширитель подключен правильно, светодиод на нём должен мигать, шлейфы появятся в конфигураторе автоматически на вкладке Шлейфы.
Сколько шлейфов добавит РПШ-12?
С помощью расширителя можно увеличить количество шлейфов до 16:
- При подключении к прибору Норд GSM 8 дополнительных шлейфов.
- При подключении к прибору Норд GSM Mini 12 дополнительных шлейфов.
Какие номера будут у шлейфов, подключенных через РПШ-12?
- Для прибора Норд GSM шлейфы расширителя соответствуют номерам 916: клемма Z1 на расширителе соответствует шлейфу №9, клемма Z2 шлейфу №10, (), клемма ZN соответствует шлейфу (N+8).
- Для прибора Норд GSM Mini шлейфы расширителя соответствуют номерам 516: Т. е. клемма Z1 шлейфу №5, клемма Z2 шлейфу №6, клемма ZN соответствует шлейфу (N+4).
Можно ли менять настройки зон удаленно?
Да, можно менять настройки зон расширителя через Панель инженера. Однако, первичное конфигурирование расширителя необходимо производить по USB.
Как будут называться открытые коллекторы?
Номера открытых коллекторов соответствуют маркировке клеммы на плате расширителя.
Работа с другими расширителями

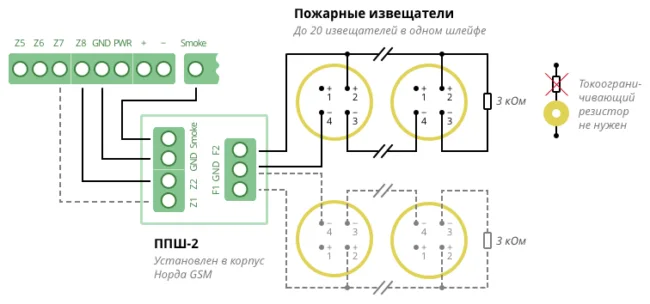

РПШ-12 можно подключать совместно с ППШ-2, при этом схема подключения ППШ-2 к прибоу Норд GSM не изменяется.
ППШ-2 нельзя подключить на клеммы РПШ-12. На клеммы РПШ-12 можно подключить только четырехпроводные пожарные датчики.
РПШ-12 нельзя подключать совместно с РПШ-8.
- Модель: РПШ-12
- Тип: расширитель проводных шлейфов
- Совместимость: контрольные панели Норд GSM и Норд GSM Mini
- Количество шлейфов: 12
- Производитель: Си-Норд
