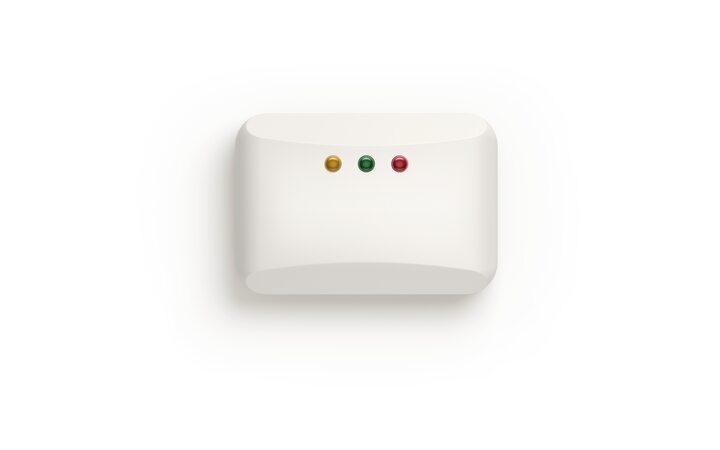

Си-Норд СН-Ретр - ретранслятор СН-Ретр предназначен для увеличения дальности работы беспроводных устройств.
Питание ретранслятора осуществляется от внешнего источника питания напряжением 1215 В.
К каким контрольным панелям можно подключить СН-Ретр
Ретранслятор можно подключить к контрольным панелям Nord Pro Air, Nord Max Air, Nord Max Air LTE, Nord Mini Air, Nord WRL, Норд GSM WRL.
Как подключить ретранслятор к контрольной панели
- Снять крышку с СН-Ретр.
- Подать питание на ретранслятор.
- В конфигураторе перейти вкладку Беспроводные устройства и нажать на кнопку Добавить беспроводное устройство.
- Перевести ретранслятор в режим Связывание. Для этого нужно замкнуть контакты Сброс, расположенные на плате устройства. Вспышками зеленого светодиода СН-Ретр подтвердит переход в режим Связывание.
Как проверить, что связывание завершилось успешно
Во время связывания мигает зеленый светодиод. Включение красного светодиода на 2 секунды оповещает об успешном завершении процедуры связывании. После этого СН-Ретр отобразится в Хаббле на вкладке Беспроводные устройства.
Как определить качество связи с ретранслятором
На стороне ретранслятора
Нажать и удерживать 3 секунды тампер устройства. Если зеленый светодиод мигнет больше одного раза, то качество связи хорошее. Если включится красный светодиод, то нужно поменять место установки СН-Ретр.
На стороне прибора
В конфигураторе открыть вкладку Панель состояния Беспроводные устройства. Если цвет кольца для устройства СН-Ретр желтый или зеленый, то связь хорошая.
Почему от СН-Ретр приходят события с кодами E384 и E314
Ретранслятор контролирует блок питания, к которому он подключен. Клеммы Вход 1 и Вход 2 предназначены для подключения выходов блока питания, информирующих о состоянии основного (220 В) и резервного (АКБ) источников питания соответственно.
Если у блока питания нет информационных выходов, то контакты Вход 1 и Вход 2 на устройстве СН-Ретр нужно соединить с минусовым контактом питания.
Возможность контроля блока питания появилась в прошивке СН-Ретр начиная с версии 0504. В предыдущих версиях прошивки клеммы Вход 1 и Вход 2 не использовались.
Можно ли включить клавиатуру СН-К через СН-Ретр
Для работы клавиатуры СН-К через ретранслятор необходимо выполнение следующих условий:
- Ретранслятор должен иметь прошивку версии 0504 или выше.
- Прибор должен иметь прошивку 17.4 или выше.
- Модуль СН-Радио (БРШС) должен иметь прошивку 3.28 или выше.
Можно ли включить СН-Цельсий через СН-Ретр
Для работы беспроводного датчика температуры СН-Цельсий через ретраснлятор, последний должен иметь прошивку версии 0504 или выше.
Как определить версию прошивки СН-Ретр
Информация о прошивке, установленной на производстве, указана на наклейке на плате прибора.
Если версия прошивки ниже 0504, то её необходимо обновить.
Как обновить прошивку СН-Ретр
Файлы прошивки и описание процедуры актуальны для СН-Ретр на базе MRF (зеленая плата). Обновлять прошивку СН-Ретр на базе AXSEM (красная плата) не нужно.
- Скачать файлы необходимые для обновления.
- Установить на компьютер Конфигуратор Ладога-РК.
- Отключить СН-Ретр от источника питания.
- Замкнуть джамперной перемычкой штыревые контакты Сброс, расположенные на плате прибора.
- Подключить ретранслятор USB-кабелем к компьютеру.
- Запустить программу Конфигуратор Ладога-РК, после запуска выбрать СОМ-порт, к которому подключен СН-Ретр.
- В основном окне программы нажать кнопку Загрузить в разделе Обновление ПО, после чего указать путь к файлу bfuk.000010512219-O401_0504.crypt. После нажатия кнопки Открыть в окне выбора файла, начнётся обновление ПО. Во время обновления красный светодиод на плате ретранслятора будет мигать.
- По окончании процедуры обновления необходимо снять перемычку с контактов Сброс.
- Напряжение питания: 1015 В
- Потребляемый ток: 50 мА
- Выходная мощность: 10 мВт
- Диапазон рабочих температур: От 30 C до +50 С
- Габариты: 825732 мм
- Масса: 60 г
- Степень защиты оболочкой: IP20
Клеммы -ВА+ (-ЛС+), клемма рядом с антенной (Общ.) и DIP переключатели не используются с оборудованием Си-Норд.
