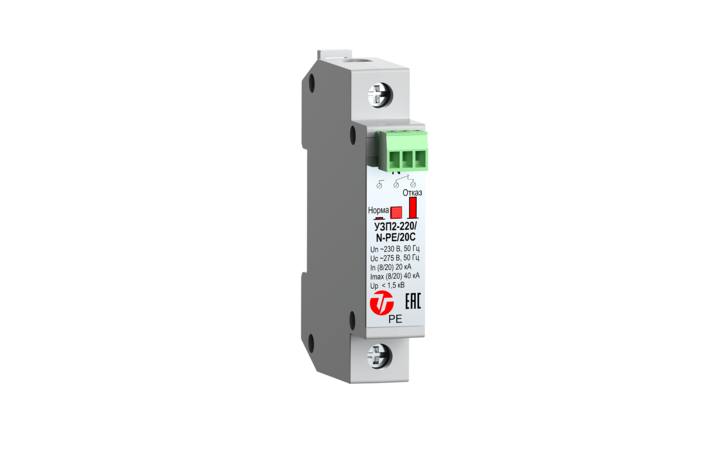

Тахион УЗП2-220/N-PE/20С
- Производитель: Тахион
- Пришлите полную спецификацию на почту zakaz@deviceden.ru и получите оптовую скидку.
- Срок доставки:1-2 дня
- Минимальный заказ:3000 руб.
- Мы принимаем:Безналичная оплата для юр. лиц
сертифицирован
дилер
доставка
Устройство защиты электрооборудования распределительных сетей 220 (230) В AC от импульсных перенапряжений УЗП2-220/N-PE/20С предназначено для защиты по линии нейтрали- N оборудования, подключённого к линиям электропитания переменного тока 220 (230) В, от наведенных напряжений, вызванных электромагнитными импульсами высоких энергий (грозовыми, электростатическими разрядами и т.д.).
УЗП2-220/N-PE/20С однополюсное устройство защиты ограничительного типа класса испытаний II, по техническим и эксплуатационным характеристикам удовлетворяющее требованиям ГОСТ IEC 61643-11, ГОСТ 30011.1, ГОСТ Р 50571-4-44, ГОСТ Р 50571.5.53.
УЗП2-220/N-PE/20С применяется в сетях с системой заземления TN-S (TN-C-S), ТТ и устанавливается в линии нейтрали- N в пределах 1 - 2 зон молниезащиты (в соответствии с МЭК 61312-1, МЭК 62305). Для сетей с системами заземления TN-C применяются УЗП2-220/L-PEN/20(С) и УЗП2-220К/3L-PEN/20(С).
УЗП2-220/N-PE/20С имеет механический индикатор и дистанционную сигнализацию состояния отказа, при срабатывании которых устройство необходимо заменить.
Степень защиты IP20 в соответствии с ГОСТ 14254. Конструктивно УЗП2-220/N-PE/20С выполнено в корпусе из трудногорючего пластика с креплением на 35мм DIN-рейку.
Выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.
ГАБАРИТНЫЕ РАЗМЕРЫ
КОМПЛЕКТ ПОСТАВКИ
| 1 | УЗП2-220/N-PE/20С | 1 шт. |
| 2 | Разъемный клеммник | 1 шт. |
| 3 | Паспорт | 1 шт. |
| 4 | Упаковочная тара | 1 шт. |
СХЕМЫ ПОДКЛЮЧЕНИЯ ДЛЯ ОДНОФАЗНОЙ И ТРЕХФАЗНОЙ СЕТИ
ВНИМАНИЕ:
При подключении УЗП2-220/N-PE/20С совместно с УЗП2-220/L-PE/20С необходимо убедиться, что в фазном проводе на распределительном щите имеется токовый предохранитель класса gG с номиналом не более 125А (F1). Если F1>,125А, необходимо установить токовый предохранитель класса gG F2&le,125А.
Дополнительные сведения по применению УЗИП можно получить по следующим ссылкам
Значение тока предохранителей F1 и F2 в зависимости от сечения проводов S1 и S2:
| F1, A gG | S1, мм2 | S2, мм2 | F2, A gG |
| 25 35 40 50 63 80 100 125 >,125 | 4 4 4 6 10 10 16 16 16 | 6 6 6 6 10 10 16 16 16 | - - - - - - - - 125 |
При срабатывании сигнализации контакт НР замыкается, а контакт НЗ размыкается.
Номинальное рабочее напряжение (Un) ~230 В / 50 Гц
Максимальное длительное рабочее напряжение (Uc) ~275 В / 50 Гц
Классификационное напряжение при 1мА, не более ~473 В / 50 Гц
Номинальный разрядный ток при tимп. 8/20мкс (In) 20 кА
Максимальный разрядный ток при tимп. 8/20мкс (Imax) 40 кА
Уровень напряжения защиты при In, (Up), не более 1,5 кB
Время срабатывания, менее 25 нсек
Сечение подключаемых проводов, мм2
жесткий одножильный 2,535 мм2
гибкий многожильный 2,516 мм2
Контакты дистанционной сигнализации:
максимальный коммутируемый ток 3 А
максимальное коммутируемое напряжение 250 В
сечение подключаемых проводов, не более 2,5 мм2
Диапазон рабочих температур -55+80 С
Габаритные размеры, (ДхВхШ) 92 х 74,5 х 17,8 мм
Вес в упаковке 90 г
