Рубеж ИВЭПР 24/2,5 RS-R3 исп. 2х12 БР

Рубеж ИВЭПР 24/2,5 RS-R3 исп. 2х12 БР предназначен для бесперебойного электропитания устройств адресной системы ОПС Рубеж с напряжением питания 24 В постоянного тока.

Исполнение

• Источник питания: ИВЭПР 24/2,5 RS-R3 2х12 БР
• Размеры, мм: 324x184x111
• Масса источника без акб, кг: 2,3
• Габаритные размеры устанавливаемых АКБ, мм: 151x99x98

  Источники вторичного электропитания резервированные ИВЭПР 24/2,5 RS-R3 с протоколом R3 соответствуют требованиям ГОСТ Р 53325-2012, имеют сертификат соответствия требованиям Технического регламента о пожарной безопасности и предназначены для бесперебойного электропитания устройств с номинальным напряжением питания 24В постоянного тока. Источники имеют функцию формирования и передачи информации в приемно-контрольные приборы адресной системы ОПС Рубеж-2ОП прот.R3 по адресной линии связи с использованием протокола передачи данных RS-R3.

  ИВЭПР 24/ХХ RS-R3 выпускается в нескольких исполнениях в разных корпусах с возможностью установки АКБ различной ёмкости (см. таблицу исполнений). Источник автоматически переходит в режим работы от АКБ при пропадании напряжения сети, и автоматически возвращается в режим работы от сети при восстановлении сетевого напряжения.

  Функция резервирования осуществляется от двух герметизированных необслуживаемых свинцово-кислотных аккумуляторных батарей (АКБ) напряжением 12 В, ёмкостью 7, 12 или 17 А*ч (в зависимости от исполнения).

  Источник обеспечивает: защиту от короткого замыкания на выходе с автоматическим восстановлением напряжения после устранения аварийного режима, электронную защиту при замыкании клемм АКБ и от переполюсовки АКБ. защиту схемы источника от повреждений при скачках сетевого напряжения за счет наличия, металлоксидного варистора, защиту аккумуляторных батарей в резервном режиме от глубокого разряда путем отключения нагрузки.

  Источник имеет встроенную термозащиту, обеспечивающую отключение нагрузки при перегреве элементов источника вследствие длительной работы с нагрузкой, превышающей номинальную, и (или) при повышенной температуре окружающей среды.

  Конструкция

  Источник состоит из металлического корпуса с установленной внутри платой. На плате находятся импульсный преобразователь напряжения сети 230 В в постоянное напряжение 27,2 В и схемы защиты, индикации, заряда и контроля АКБ.

  Выходное напряжение преобразователя 27,2 В является также напряжением питания схем заряда АКБ. Источник имеет независимые схемы контроля и заряда для каждой из АКБ. К выходу преобразователя 27,2 В через клеммы +Р, Р может подключаться необходимое количество внешних боксов БР 24 с дополнительными АКБ и схемами подзаряда и контроля.

  Степень защиты оболочки IP20 по ГОСТ 14254-96.

  Выход источника гальванически изолирован от корпуса.
•
  На передней панели корпуса расположены индикаторы наличия сетевого напряжения (СЕТЬ), выходного напряжения (ВЫХОД) и состояния АКБ (АКБ).

  Индикаторы на лицевой панели источника:


• Индикатор СЕТЬ:
  • при наличии сети 230 В светится зеленым светом,
  • при отсутствии сети 230 В не светится.
  Индикатор АКБ:
  • при наличии исправных и заряженных АКБ светится зеленым цветом,
  • при разряде АКБ до (22,2 0,4) В, режим Предварительный разряд светится оранжевым цветом,
  • при отсутствии АКБ или неправильном подключении (переполюсовке) АКБ светится красным цветом.
  Индикатор ВЫХОД:
  • при наличии напряжения на выходе (нет КЗ) светится зеленым цветом,
  • при отсутствии выходного напряжения на обоих выходах не светится.
  Индикатор СВЯЗЬ на плате обмена (красного цвета):
  • при наличии обмена по АЛС вспышки с периодом 3 с,
  • при отсутствии обмена по АЛС не светится,
  • в режиме Тест непрерывное свечение до сигнала от прибора Тест снят.

    Источник обеспечивает формирование и передачу в приемно-контрольные приборы ОПС по последовательному интерфейсу (адресной линии связи) информационных сигналов о событиях:
    • напряжение сети ниже / выше нормы,
    • отсутствие сетевого напряжения,
    • защита (короткое замыкание на выходе ИВЭПР),
    • отсутствие АКБ,
    • разряд АКБ,
    • глубокий разряд АКБ,
    • вскрытие корпуса.

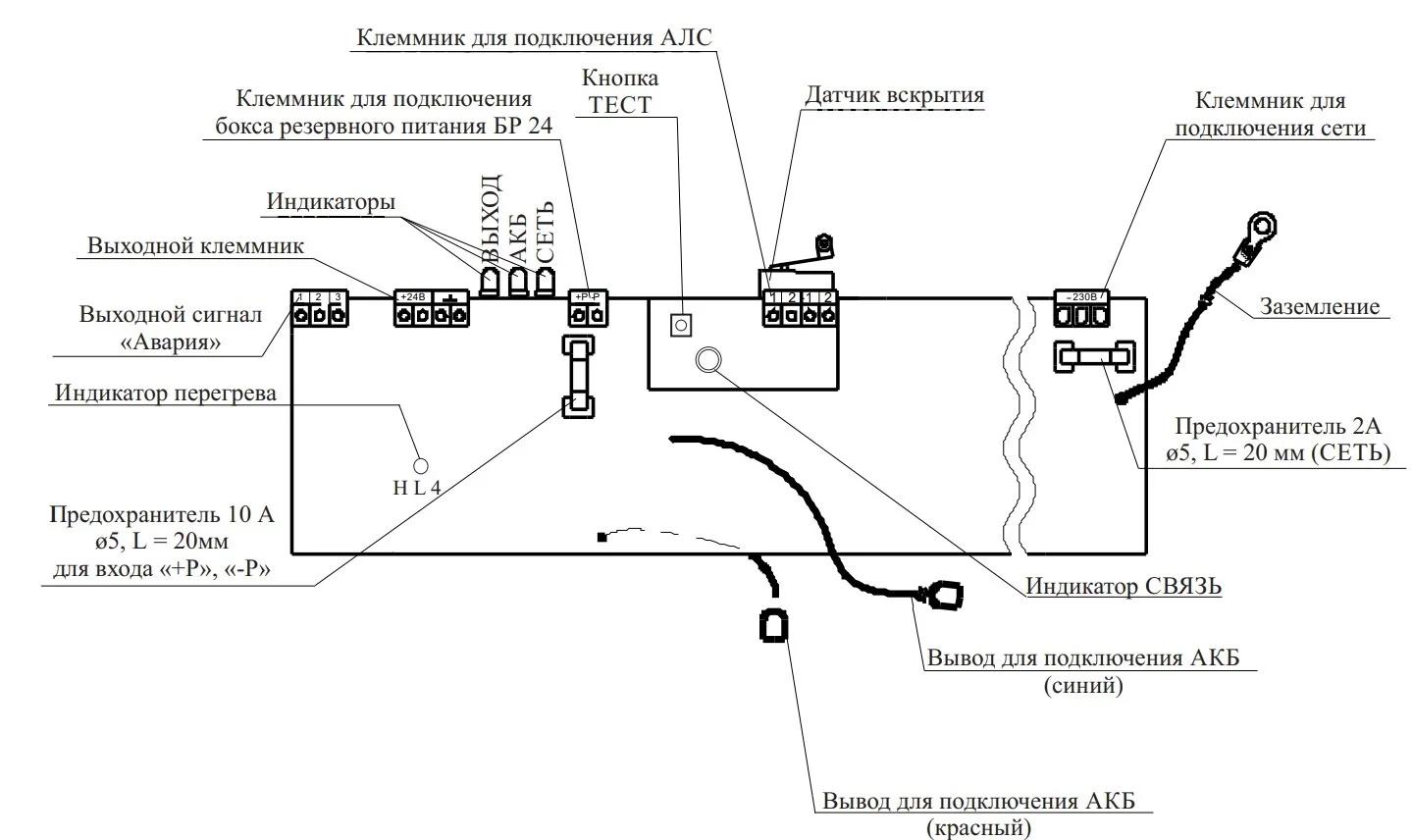

    Схема подключения
