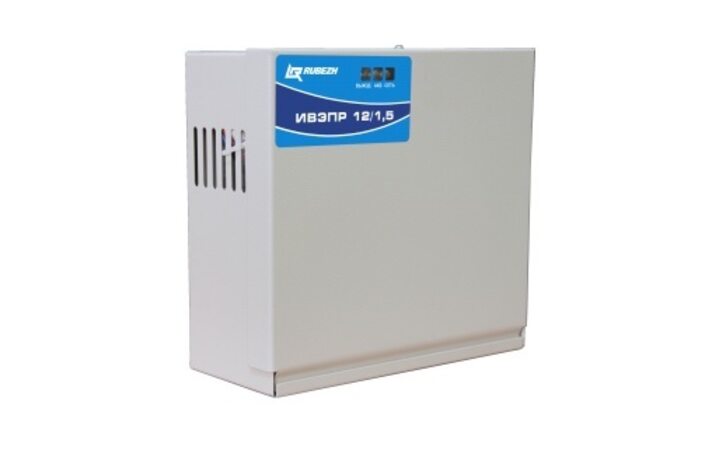

Рубеж ИВЭПР 12/1,5 1х7-Р

Импульсный источник питания номинальным постоянным напряжением 12 В и выходным током до 1,5 А. ИВЭПР 12/1,5 предназначен для стабильного круглосуточного электропитания средств охранной и пожарной сигнализации, а также систем видеонаблюдения. Источник питания исполнен в металлическом корпусе размером 194 х 81 х 180 мм. Резервирование осуществляется от одной АКБ 4,5 или 7 А*ч.

В схеме ИВЭПР 12/1,5 1х7-Р применён "интеллектуальный электронный ключ", обеспечивающий контроль состояния АКБ и корректировку тока её заряда. Данное схемное решение позволяет продлить срок службы аккумуляторной батареи. ИВЭПР 12/1,5 имеет широкий диапазон питающих напряжений 130 В – 265 В, что позволяет гарантировать стабильную работу и питать оборудование в удалённых сельских районах и местах с некачественным электроснабжением, и увеличенный температурный диапазон от -10 ºС до +50 ºС. Источник сертифицирован на соответствие ГОСТ Р 53325-2009.

ПРЕИМУЩЕСТВА
В состав схемы ИВЭПР 12/1,5 входит «интеллектуальный электронный ключ», позволяющий постоянно тестировать наличие и состояние аккумуляторной батареи, а также управлять процессом её заряда. Зарядный ток находится в обратной зависимости от степени заряда АКБ. Таким образом, по мере заряда АКБ величина зарядного тока уменьшается и в конечном итоге остаётся на уровне компенсации саморазряда АКБ. Интеллектуальный электронный ключ, компенсируя саморазряд, поддерживает напряжение на АКБ на максимальном уровне, при этом полностью исключена ситуация перезаряда АКБ.

Источник не производит заряд АКБ с напряжением ниже 10 В, поскольку глубоко разряженные АКБ являются, как правило, неисправными и непригодными к эксплуатации. Импульсная схема ИВЭПР обеспечивает высокий коэффициент полезного действия, что снижает затраты на электроэнергию при эксплуатации, а также сводит к минимуму тепловыделение источника, которое негативно сказывается на сроке службы аккумуляторной батареи. Источник обеспечивает низкий уровень высокочастотных помех за счёт оптимальной топологии печатной платы и помехоподавляющих элементов. Диапазон сетевого напряжения от 130 до 265 В. Температурный диапазон от -10 ºС до +50 ºС.

Рубеж ИВЭПР 12/1,5 1х7-Р обеспечивает:

• автоматический заряд АКБ при наличии сети переменного тока;

• автоматический переход на работу от АКБ при снижении сетевого напряжения ниже минимального рабочего значения и возврат на питание от сети при восстановлении сетевого напряжения;

• электронную защиту от переполюсовки при подключении АКБ и замыкания клемм присоединения АКБ. При работе от сети переполюсовка или замыкание клемм АКБ не влияет на выходное напряжение;

• защиту аккумуляторной батареи от глубокого разряда путём отключения нагрузки при снижении напряжения на АКБ ниже определённого значения. При отсутствии сетевого напряжения после подключения исправной,
• заряженной АКБ источник выходит на заданный режим выходного напряжения автоматически;

• электронную защиту источника от короткого замыкания и перегрузок по току. После устранения режима короткого замыкания или перегрузки источник автоматически восстанавливает выходное напряжение;

• защиту схемы источника от повреждений при скачках сетевого напряжения за счёт наличия металлоксидного варистора;

• защиту нагрузки от повышенного напряжения в случае неисправности схемы стабилизации источника.

• ИВЭПР 12/1,5 соответствует требованиям ГОСТ Р 53325-2009, имеет сертификат соответствия требованиям Технического регламента о пожарной безопасности и может использоваться для питания систем пожарной сигнализации и автоматики.

Конструкция
Источник состоит из металлического корпуса с установленной внутри платой. В корпусе предусмотрено место для установки одной герметичной свинцово-кислотной аккумуляторной батареи максимальной емкостью 7 А*ч.
На плате находятся импульсный преобразователь напряжения сети 230 В в постоянное напряжение 13,8 В и схемы защиты, индикации, заряда и контроля АКБ. Выходное напряжение преобразователя 13,8 В является также напряжением питания схемы заряда АКБ. Выход источника гальванически изолирован от корпуса. Корпус имеет винт защитного заземления.

Информативность
На передней панели корпуса расположены индикаторы наличия сетевого напряжения («СЕТЬ»), выходного напряжения («ВЫХОД») и состояния АКБ («АКБ»).

Индикатор СЕТЬ:
– при наличии сети 230 В - светится зеленым светом;
– при отсутствии сети 230 В - не светится.
Индикатор АКБ:
– при наличии исправной и заряженной АКБ - светится зеленым цветом;
– при неправильном подключении (переполюсовке) АКБ - светится красным цветом;
– при отсутствии АКБ – не светится.
Индикатор ВЫХОД:
– при наличии напряжения на выходе (нет КЗ) - светится зеленым цветом;
– при отсутствии выходного напряжения – не светится.

На выходе «Авария» присутствует напряжение +12 В (между клеммами «3» и «⊥») если выполняются 3 условия:
– наличие сети 230 В;
– наличие исправной и заряженной АКБ;
– наличие выходного напряжения (нет КЗ).
При отсутствии любого из вышеперечисленного – напряжение 0…0,9 В.

В исполнении «-Р» информационный сигнал «АВАРИЯ» сделан в виде замыкающихся контактов электромеханического реле («сухой контакт»):
при наличии всех трех вышеперечисленных условий – контакты реле «1» и»3» замкнуты, «2» и «3» - разомкнуты;
при отсутствии любого из вышеперечисленного – контакты реле «1» и «3» разомкнуты, «2» и «3» - замкнуты.

Технические характеристики

• Количество и максимальная емкость устанавливаемых АКБ 1 х 7А*ч

• Входное напряжение сети 140…250 В

• Номинальный ток нагрузки 0…1,5 А

• Максимальный кратковременный ток нагрузки до 4 А в течение 5 сек

• Выходное постоянное напряжение
  – при работе от сети 13,3…13,8 В
  – при работе от АКБ 10,8… 13,5 В

• Напряжение отключения АКБ при защите от глубокого разряда 10,4 В ± 0,3 В

• Собственное потребление источника от АКБ в резервном режиме не более 40 мА

• Потребление источника в режиме защиты АКБ от глубокого разряда не более 6 мкА

• Максимальный ток заряда АКБ не более 0,35А

• Мощность, потребляемая от сети переменного тока не более 40 Вт

• Габаритные размеры 194х81х180 мм

• Масса источника без АКБ не более 1,3 кг

• Диапазон рабочих температур от -10 ºС до +50 ºС

• Степень защиты оболочки по ГОСТ 14254-96 IP20

• Время технической готовности источника к работе после включения напряжения питания не более 10 с

• Наработка на отказ не менее 40 000 ч

• Средний срок службы не менее 10 лет
