TREZOR ТРЕЗОР-В04

Вибрационное средство обнаружения ТРЕЗОР-В04 ТРДУ.425114.001 является охранным извещателем и предназначено для обнаружения проникновения и попытки проникновения нарушителя через заграждение, расположенное по периметру охраняемого объекта, а также формирования тревожного извещения, с его последующей передачей в систему сбора и обработки информации (ССОИ). Изделие контролирует уровень вибрации заграждения после физического воздействия, превышающего нормированный уровень, или обрыва кабеля чувствительного (КЧ) ТРДУ. 425411.001 (кабеля чувствительного экранированного (КЧ-Э) ТРДУ. 425411.002). Закрепленный на заграждении КЧ (КЧ-Э) преобразовывает колебания в электрические сигналы, которые поступают в блок электронный (БЭ). В соответствии с алгоритмом обработки информации, после оценки уровня поступающего сигнала, БЭ формирует сигнал тревоги и передает его в ССОИ.

• полноценная интеграция с системами верхнего уровня благодаря открытому протоколу обмена данными (интерфейс RS-485),
• повышенная защита от наводимых электромагнитных полей в соответствии с ГОСТ Р50009-2000 степень жесткости 3,
• настройка по 10 параметрам для корректной работы на любом типе заграждения,
• функция РЕЖЕКЦИЯ исключение ложных тревог при воздействии сильного ветра,
• функция АРП повышение помехоустойчивости,
• регистрация воздействий в высокочастотном диапазоне (перекус и перепил),
• высокая ремонтопригодность горячая замена неисправных плат канальных,
• контроль целостности чувствительного кабеля светодиодная индикация,
• ручной и дистанционный контроль работоспособности,
• возможность настройки при помощи подключаемого пульта управления или ТРЕЗОР-В Визард,
• журнал событий по каждому каналу,
• сохранение и копирование настроек.

Описание

Настройка алгоритма обработки информации изделия по месту его применения выполняют с применением пульта управления (ПУ), подключаемого к БЭ на время настройки или с помощью специализированного программного обеспечения (СПО) ТРЕЗОР-В Визард.

Изделие формирует сигнал тревоги при попытке нарушителя преодолеть сигнализационное заграждение (СЗ) следующими способами:

• перелаза через верх заграждения без использования подручных средств или с помощью приставных лестниц, досок и т.п.,
• подъема или отгибания полотна заграждения и последующей попытки проникновения в образовавшееся отверстие,
• разрушения полотна заграждения путем его перекусывания или перепиливания, в том числе с использованием электроинструмента,
• демонтажа КЧ (КЧ-Э) и последующей попытки проникновения,
• неглубокого подкопа под заграждение, при размещении КЧ (КЧ-Э) в грунте.

Изделие сохраняет работоспособность при воздействии на СЗ произвольной естественной комбинации следующих природных помеховых факторов:

• дождя с интенсивностью до 40 мм/час,
• снегопада и града с интенсивностью до 40 мм/час (в пересчете на воду),
• снега высотой до 2 м и талых вод высотой до 0,3 м,
• ветра с максимальной скоростью в порывах до 25 м/с,
• налипания на СЗ мокрого снега толщиной до 10 мм,
• электромагнитных и акустических помех при грозе,
• колебаний близкорасположенных деревьев и кустов при отсутствии механического контакта ветвей и СЗ,
• мелких и средних животных (массой до 20 кг),
• взлете и посадке нескольких птиц.

Изделие сохраняет работоспособность при наличии произвольной естественной комбинации помеховых факторов промышленного происхождения, удаленных от СЗ на расстояние не менее:

• ЛЭП напряжением от 110 до 220 кВ 10 м, допуская пересечение линии заграждения под углом 45-90на высоте не менее 5 м,
• ЛЭП напряжением от 330 кВ до 500 кВ 15 м,
• движение автотранспорта 1 м.
• движение железнодорожного транспорта 5 м,

Изделие рассчитано на сигнализационное блокирование различных типов заграждений, изготовленных из металлической сетки (сварной и витой), колючей проволоки и армированной ленты (плоской или объемной), тонких (толщиной до 2мм) металлических листов (в том числе профилированных), а также металлических решеток. Возможно применение изделия на сварных решетчатых заграждениях, при этом схема монтажа КЧ (КЧ-Э) определяется конструкцией заграждения.

Изделие может быть использовано в качестве противоподкопного средства обнаружения нарушителя, выполняющего подкоп под заграждение на глубину не более1 м. При этом полотно или фундамент СЗ должны быть заглублены в грунт на глубину не менее 0,3 м.

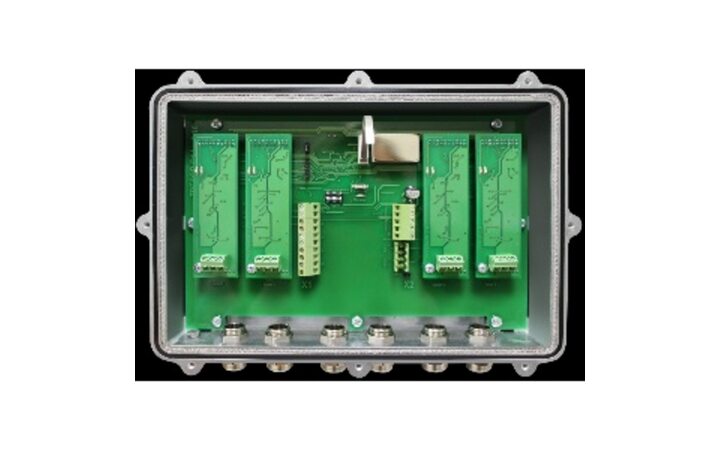

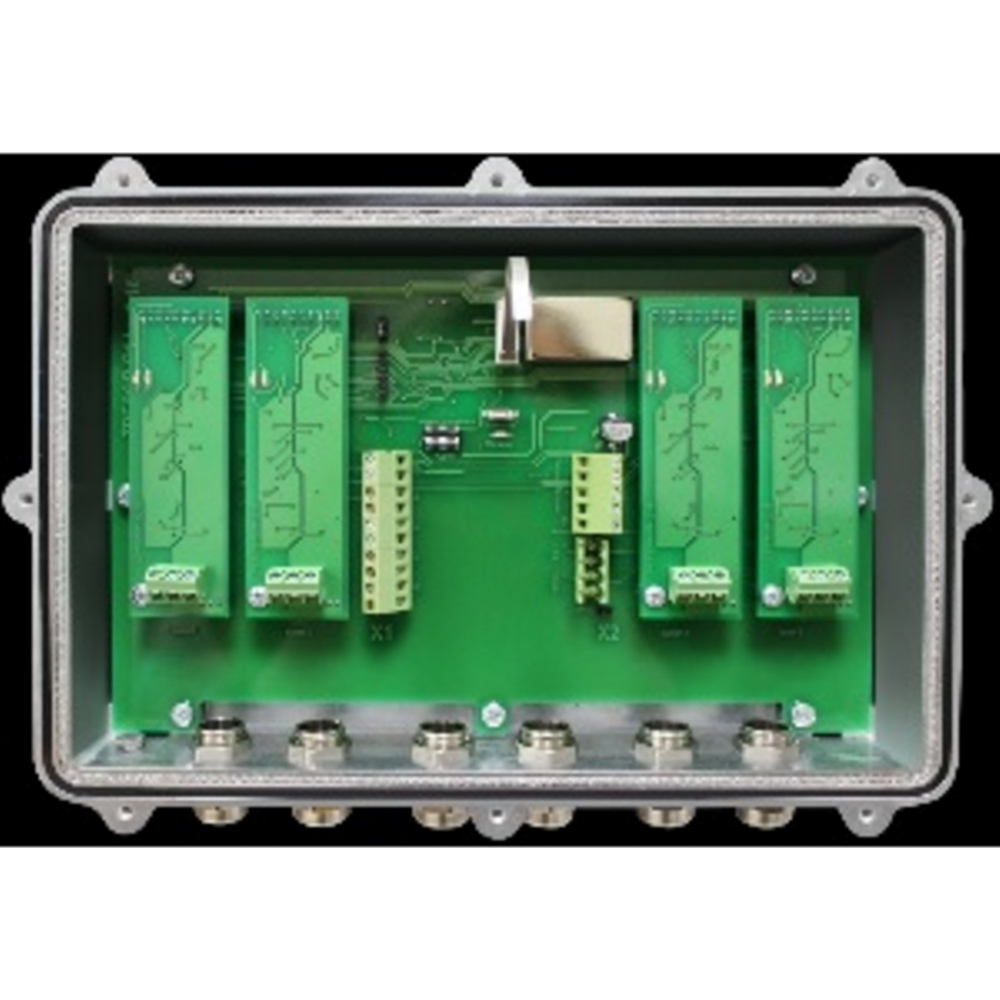

БЭ может содержать от одного до четырех независимых каналов обнаружения.Каждый из каналов предназначен для подключения одного КЧ (КЧ-Э), который выполняет блокировку одного однородного участка сигнализационного заграждения.

Изделие поддерживает функцию ручного и дистанционного контроля работоспособности. Изделие рассчитано на круглосуточную непрерывную работу в условиях открытого пространства в любое время года без ежедневного и ежемесячного технического обслуживания (ТО). Изделие имеет встроенную защиту от неправильного подключения полярности питающего напряжения, от наводимых электромагнитных полей, в том числе при грозовых разрядах (кроме прямого попадания молнии).
