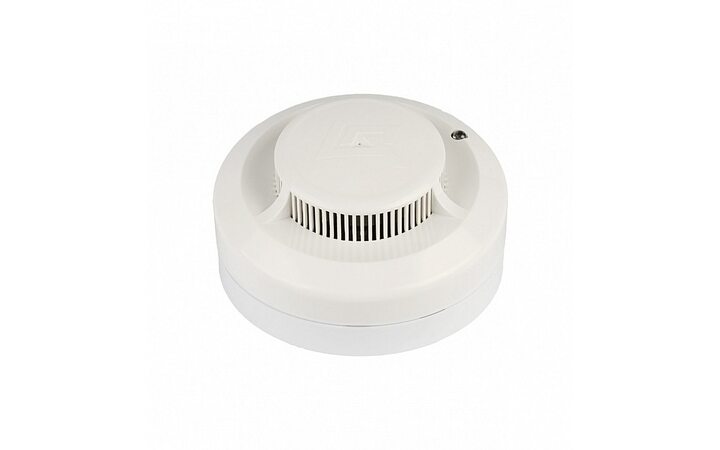

Рубеж ИП 212-141 V1.04 влагозащищенный

Рубеж ИП 212-141 V1.04 влагозащищенный.

Арт.: RBZ-339497

Извещатель пожарный дымовой оптико-электронный ИП 212-141 предназначен для обнаружения загораний, сопровождающихся появлением дыма малой концентрации в закрытых помещениях различных зданий и сооружений. Питание извещателя и передача сигнала Пожар осуществляется по двухпроводному шлейфу сигнализации и сопровождается включением оптического индикатора при срабатывании извещателя.

Извещатель предназначен для круглосуточной и непрерывной работы с приемно-контрольными приборами, обеспечивающими напряжение питания в шлейфе сигнализации в диапазоне от 9 до 30 В и воспринимающими сигнал Пожар в виде скачкообразного уменьшения внутреннего сопротивления извещателя в прямой полярности до величины не более 1000 Ом, таких как Гранит, Гранд Магистр, ВЭРС ПК, Сигнал-20, Сигнал-20П и др. Извещатель не реагирует на изменение температуры, влажности, на наличие пламени, естественного или искусственного света.

Извещатель выполняет следующие функции:

• измерение концентрации дыма,
• цифровая обработка по специальным алгоритмам результатов измерений и принятие решения о переходе в режим Пожар,
• уменьшение внутреннего сопротивления в режиме Пожар до величины 1000 Ом,
• тестирование работоспособности с помощью специального устройства,
• светодиодная индикация режимов Норма и Пожар,
• горизонтальный круговой дымозаход,
• установка на основные несущие конструкции (основной потолок).

Состояние Пожар сохраняется после окончания воздействия на извещатель дыма. Сброс производится с приемно-контрольного прибора отключением питания извещателя на время не менее 2 сек.

Соединение датчика с базовым основанием является разъемным. Круговые контакты позволяют устанавливать извещатель, не ориентируя его относительно базового основания. Оно является унифицированным и позволяет устанавливать любой неадресный извещатель тм Рубеж без перемонтажа системы. Подключение минусового провода ШС к контактам 3 и 4, короткозамкнутым через извещатель, позволяет получить сигнал неисправность ШС на ППКП при изъятии извещателя с базового основания. Безвинтовой способ крепления проводов с помощью кнопки-зажима обеспечивает надежный контакт и простоту монтажа.

При подключении извещателя к ШС приемно-контрольного прибора, имеющего функцию определения количества сработавших извещателей (функция двойной сработки), необходимо использовать добавочный резистор Rд. Номинал добавочного резистора зависит от того, к какому приемно-контрольному прибору подключен извещатель и рассчитывается исходя из сопротивления шлейфа прибора в режимах Пожар и Внимание. Вместо добавочного резистора возможно использовать устройство согласования УС-01, устанавливаемое в базовое основание извещателя и содержащее резистор (номинал определяется при заказе) и контактную колодку. Если не требуется функция двойной сработки, то добавочный резистор Rд не устанавливается. При этом приемно-контрольный прибор должен иметь функцию ограничения тока в режиме Пожар до 20 мА во избежание выхода из строя извещателя.

Извещатель может работать с приборами, имеющими четырехпроводную схему включения. Для этого используется устройство согласования УС-02. Оно устанавливается в базовое основание извещателя.

Извещатель обеспечивает возможность подключения выносного устройства оптической сигнализации (ВУОС).

Извещатель ИП 212-141 может иметь следующие варианты исполнения:

• с винтовыми контактами для крепления проводов,
• с 5-м контактом для подключения экрана кабеля,
• влагозащищенное исполнение,
• с металлической сеткой на дымовой камере,
• с устройством согласования УС-01 (с возможностью выбора номинала резистора) или УС-02.

Извещатель, в зависимости от исполнения, может иметь следующие обозначения:

1 Обозначение типа извещателя: ИП 212-141.

2 Тип контактов для крепления проводов АЛС: V зажимные, W винтовые.

3 Тип монтажа: 1 - на несущие конструкции, 2 подвесной потолок

4 Устройство согласования (УС): 0 без УС, 1 с УС-01 (с возможностью выбора номинала резистора), 2- с УС-02

5 Количество контактов: 4 4 контакта, 5 5 контактов

6 Дополнительные обозначения: с металлической сеткой, влагозащищенный, номинал резистора в УС-01.*

*Возможны комбинации из нескольких дополнительный опций.
