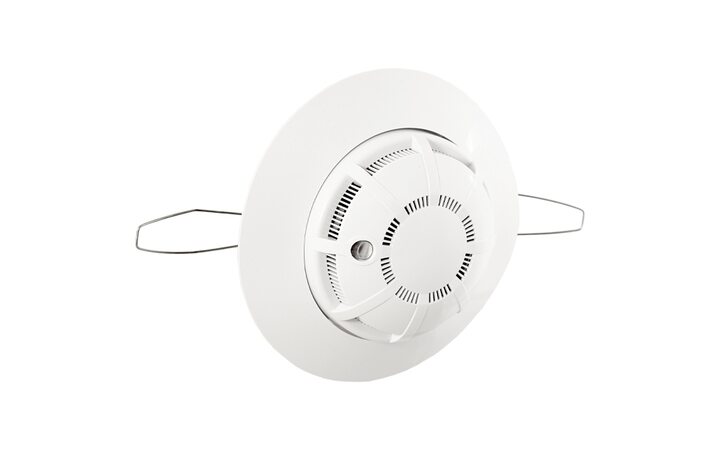

Рубеж ИП 212-45 V2.24 (для подвесного потолка, УС-02)

ИП 212-45 V2.04 (для подвесного потолка)

Извещатель ИП 212-45 предназначен для круглосуточной и непрерывной работы с приемно-контрольными приборами, обеспечивающими напряжение питания в шлейфе сигнализации в диапазоне от 9 до 30 В и воспринимающими сигнал Пожар в виде скачкообразного уменьшения внутреннего сопротивления извещателя в прямой полярности до величины не более 1000 Ом, таких как Гранит, Гранд Магистр, ВЭРС ПК, Сигнал-20, Сигнал-20П и др. Извещатель не реагирует на изменение температуры, влажности, на наличие пламени, естественного или искусственного света.

Современный дымовой оптико-электронный извещатель ИП 212-45 исполнения серии Марко с визуальной индикацией состояния извещателя и евродизайном корпуса имеет следующие потребительские свойства:

• в извещателе применена уникальная микросхема собственной разработки, осуществляющая цифровую обработку сигналов оптопары,
• новый улучшенный алгоритм компенсации запыленности, повышающий помехозащищенность и позволяющий исключить ложные срабатывания,
• горизонтальный и вертикальный дымозаход обеспечивают оперативность срабатывания извещателя при появлении первых признаков дыма,
• уменьшение внутреннего сопротивления в режиме Пожар до величины 1 кОм,
• промигивание светодиода в дежурном режиме,
• широкий диапазон питающих напряжений от 9 до 30 В,
• малое токопотребление не более 0,045 мА,
• удобное тестирование с помощью кнопки максимально облегчает задачу технических специалистов,
• корпус извещателя изготовлен из ударопрочного и износостойкого материала АБС,
• установка на основные несущие конструкции (основной потолок)

Сигнал Пожар сохраняется после окончания воздействия на извещатель дыма. Сброс производится с приемно-контрольного прибора отключением питания извещателя на время не менее 2 сек.

Соединение датчика с базовым основанием является разъемным. Круговые контакты позволяют устанавливать извещатель, не ориентируя его относительно базового основания. Это основание является унифицированным и позволяет устанавливать любой безадресный извещатель тм Рубеж без перемонтажа системы. Подключение минусового провода ШС к контактам 3 и 4, короткозамкнутым через извещатель, позволяет получить сигнал неисправность ШС на ППКП при изъятии извещателя с базового основания. Безвинтовой способ крепления проводов с помощью кнопки-зажима обеспечивает надежный контакт и простоту монтажа.

При подключении извещателя к ШС приемно-контрольного прибора, имеющего функцию определения количества сработавших извещателей (функция двойной сработки), необходимо использовать добавочный резистор Rд. Номинал добавочного резистора зависит от того, к какому приемно-контрольному прибору подключен извещатель и рассчитывается исходя из сопротивления шлейфа прибора в режимах Пожар и Внимание. Вместо добавочного резистора возможно использовать устройство согласования УС-01, устанавливаемое в базовое основание извещателя и содержащее резистор (номинал определяется при заказе) и контактную колодку. Если не требуется функция двойной сработки, то добавочный резистор Rд не устанавливается. При этом приемно-контрольный прибор должен иметь функцию ограничения тока в режиме Пожар до 20 мА во избежание выхода из строя извещателя.

Извещатель может работать с приборами, имеющими четырехпроводную схему включения. Для этого используется устройство согласования УС-02. Оно устанавливается в корпусе штатного базового основания извещателя.

Извещатель обеспечивает возможность подключения выносного устройства оптической сигнализации (ВУОС) для индикации режима Пожар. Дежурный режим извещателя индикацией ВУОС не дублируется.

Извещатель ИП 212-45 может иметь следующие варианты исполнения:

• с винтовыми контактами для крепления проводов,
• с 5-м контактом для подключения экрана кабеля,
• влагозащищенное исполнение,
• с металлической сеткой на дымовой камере,
• с устройством согласования УС-01 (с возможностью выбора номинала резистора) или УС-02.

Извещатель, в зависимости от исполнения, может иметь следующие обозначения:

1 Обозначение типа извещателя: ИП 212-45.

2 Тип контактов для крепления проводов АЛС: V зажимные, W винтовые.

3 Тип монтажа: 1 - на несущие конструкции, 2 подвесной потолок

4 Устройство согласования (УС): 0 без УС, 1 с УС-01 (с возможностью выбора номинала резистора), 2- с УС-02

5 Количество контактов: 4 4 контакта, 5 5 контактов

6 Дополнительные обозначения: с металлической сеткой, влагозащищенный, номинал резистора в УС-01.*

*Возможны комбинации из нескольких дополнительный опций.
