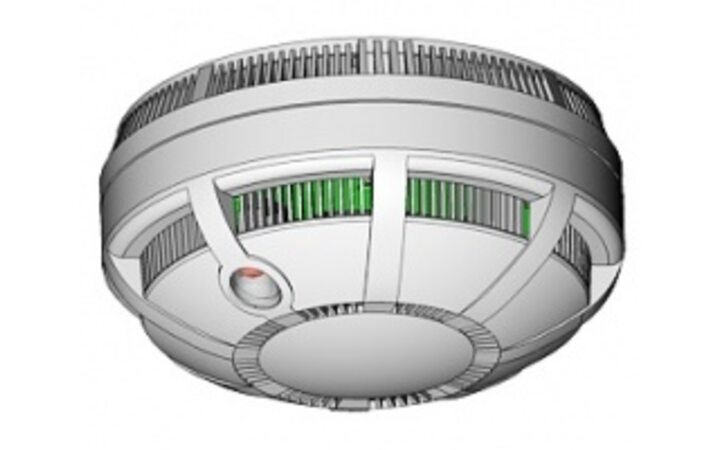

Рубеж ИП 212-50М

Извещатель пожарный дымовой оптико-электронный автономный предназначен для обнаружения загораний, сопровождающихся появлением дыма малой концентрации в закрытых помещениях различных зданий и сооружений, путем регистрации отраженного от частиц дыма оптического излучения и выдачи тревожных извещений в виде громких звуковых сигналов.
Область применения извещателя распространяется, в основном, на жилые дома, коттеджи, торговые павильоны, объекты коммунального хозяйства, гаражи, хозблоки и другие.

КОНСТРУКЦИЯ И ПРИНЦИП РАБОТЫ
Извещатель пожарный ИП 212-50М представляет собой оптико-электронное устройство, осуществляющее сигнализацию о появлении дыма в месте установки. Основу автономного дымового пожарного извещателя ИП 212-50М составляет микроконтроллер. Микропроцессорная обработка результатов измерений позволяет с максимальной точностью принять решение о формировании сигнала «Пожар» и существенно снижает вероятность возникновения ложных срабатываний.

При подготовке извещателя к работе необходимо:
а) закрепить на потолке или стене планку крепежную (планка входит в комплект поставки) при помощи двух шурупов. Рекомендуется применять шурупы 4*30;
б) открыть крышку отсека питания извещателя, убедиться,что джампер установлен в положении,указанном на рисунке ниже:

в) подключить элемент питания и закрыть крышку.
Извещатели могут объединяться в группу до восьми штук с целью выдачи сигнала «Внешняя тревога» при срабатывании хотя бы одного извещателя из группы. Схема объединения извещателей в шлейф:

При объединении извещателей в группу необходимо:
а) открыть крышку отсека питания извещателя
б) у извещателей, расположенных в середине шлейфа (№2 ... №7)удалить джампер
в) у извещателей, расположенных по концам шлейфа (№1 и №8) установить джампер в положение, указанное на рисунке

г) соединить все извещатели двухпроводной линией, соблюдая полярность (недопускается ответвления линии)
д) установить элемент питания
Если извещатели выдают сигнал " Внешняя тревога", то необходимо проверить полярность подключения всех извещателей, линию на отсутствие обрывов и замыканий, правиль ность установки джамперов.
Извещатель не реагирует на изменение температуры, влажности, на наличие пламени, естественного или искусственного света.
Извещатель рассчитан на круглосуточную непрерывную работу.

Извещатель пожарный ИП 212-50М состоит из датчика и монтажной планки. Датчик представляет собой пластмассовый корпус, внутри которого размещена оптико-электронная система и плата с радиоэлементами. Разъемное соединение датчика с монтажной планкой обеспечивает удобство установки, монтажа и обслуживания извещателя.

Особенности:

• объединение извещателей группу до восьми штук с целью выдачи сигнала «Внешняя тревога»

• возврат извещателя в дежурный режим через 20 сек. после прекращения действия дыма
• удобное тестирование с помощью кнопки

• благодаря микропроцессорной обработке результатов принимает решение о формировании сигнала «Пожар» с максимальной точностью и существенно снижает вероятность возникновения ложных срабатываний

• оптимальный габаритный размер (95 х 50 мм) и современный дизайн корпуса

• широкий диапазон рабочих температур от минус 10 °С до плюс 55 °С

• электрическое питание извещателя осуществляется от элемента питания «Крона» (входит в комплект) номинальным напряжением 9 В


гарантийный срок 24 месяца

Технические характеристики

• Чувствительность извещателя 0,05-0,2 дБ/м
• Напряжение питания (осуществляется от элемента питания «Крона») 9 В
• Ток потребления в дежурном режиме не более 30 мкА
• Напряжение, при котором извещатель выдает периодический звуковой сигнал "Разряд батареи" От 7 до 5,9 В

• Инерционность срабатывания не более 6 сек

• Допустимый уровень воздействия фоновой освещенности 12000 лк

• Допустимая скорость воздушного потока до 10 м/с

• Уровень громкости звукового сигнала «Пожар» на расстоянии 1м от извещателя в течение четырех минут 85 дБ

• Помехоустойчивость ( по ГОСТ Р 53325):
  - к наносекундным импульсам напряжения 3 степень
  - к электростатическому разряду 3 степень
  - к электромагнитному полю 3 степень

• Способ защиты от поражения электрическим током 3 класс

• Степень защиты оболочки извещателя IP 40

• Габаритные размеры Ø95х50 мм

• Вес извещателя 200 г

• Максимальная относительная влажность при +40°С 90%

• Диапазон рабочих температур -10 - +55 °С

• Средний срок службы не менее 10 лет
