Паритет КИС-П 1х2х0,6
- Производитель: Паритет
- Пришлите полную спецификацию на почту zakaz@deviceden.ru и получите оптовую скидку.
- Срок доставки:1-2 дня
- Минимальный заказ:3000 руб.
- Мы принимаем:Безналичная оплата для юр. лиц
сертифицирован
дилер
доставка

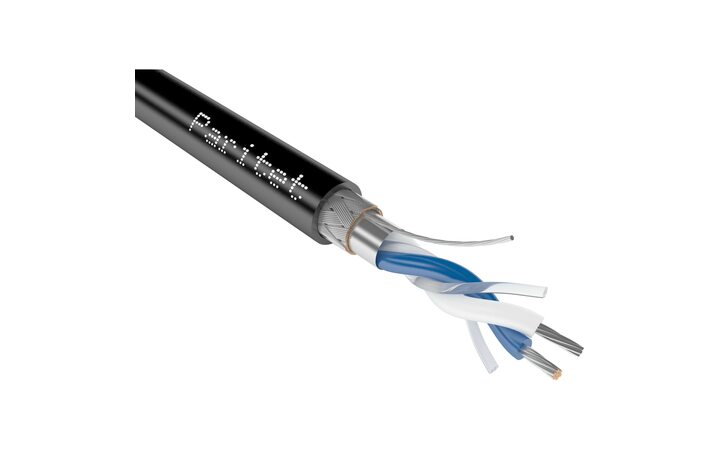

Кабель КИС-П 1х2х0,60 для интерфейса RS-485
Арт. 101167
Стоек к солнечному излучению, росе, инею
Хладостойкий
Интерфейсный кабель парной скрутки КИС-П 1х2х0,60 для интерфейса RS-485 (ModBus, CANbus), управления уличным освещением (DALI, DMX-512) имеет 1 пару жил диаметром 0,6 мм (24 AWG) в изоляции из сплошного полиолефина. Предназначен для внешней подвижной прокладки.
Кабель стоек к воздействию ультрафиолета, осадков, повышенного уровня электромагнитных шумов и помех
Назначение:
Для систем распределенного сбора данных, использующих промышленный интерфейс RS-485, по стандарту ГОСТ Р ИСО 8482-93, EIA RS-485 (TIA/EIA-285-A). Для наружной прокладки. Для передачи данных по протоколам ModBus RTU и CANbus.Напряжение: до 300 В переменного тока частотой до 20 МГц.
Конструкция
Токопроводящая жила медная лужёная многопроволочная
Изоляция - сплошной полиэтилен
Сердечник - парная скрутка
Экран оплётка медными лужёными проволоками плотностью не менее 85% поверх алюмополимерной ленты
Контактная жила медная лужёная многопроволочная
Оболочка - светостабилизированный полиэтилен
Требования пожарной безопасности
К кабелям не предъявляются требования по пожарной безопасности. Класс О2.8.2.5.4 поГОСТ 31565-2012.
Конструктивные параметры
- Количество жил: 2
- Диаметр жилы, мм: 0.6
- Класс жилы по ГОСТ 22483-2012: 4 класс
- Число и диаметр проволок: 7х0,20
- Калибр жилы: 24 AWG
- Сечение жилы, мм2: 0.22
- Диаметр по изоляции, мм: 1.82
- Плотность оплетки,: 90%
- Диаметр кабеля, мм: 6,2x5,6
- Масса 1 км кабеля*, кг: 42.499
- Объем горючей массы, л/км: 18.9
- Объем 1 км кабеля*, м3: 0.079
- Бухтовка, м: 200
- Тип упаковки: Бухта
- Реестр промышленной продукции: 291532022
Электрические характеристики кабелей парной скрутки в зависимости от диаметра жил
Коэффициент затухания (Attenuation), дБ/100м, не более
| Частота | 0,60 мм | 0,78 мм | 0,90 мм | 1,20 мм |
|---|---|---|---|---|
| 1 МГц | 2.10 | 1.90 | 1.45 | 1.10 |
| 1,5 МГЦ | 2.65 | 2.15 | 1.75 | 1.30 |
| 2 МГЦ | 3.05 | 2.40 | 2.05 | 1.55 |
| 3 МГЦ | 3.60 | 2.90 | 2.50 | 2 |
| 6 МГЦ | 4.90 | 3.90 | 3.40 | 2.75 |
| 10 МГЦ | 6.20 | 4.90 | 4.20 | 3.40 |
| 20 МГЦ | 8.60 | 6.70 | 5.80 | 4.50 |
Электрическое сопротивление экрана постоянному тока на 1 км в зависимости от диаметра жил
| Число пар в кабеле | 0,60 мм | 0,78 мм | 0,90 мм | 1,20 мм |
|---|---|---|---|---|
| 1 пара (+ с сигнальной жилой) | 12 | 10 | 9 | 6 |
| 2 пары | 8.10 | 5.90 | 4.50 | - |
| 3 пары | 7.60 | 5.10 | - | - |
| 4 пары | 7.30 | 4.20 | 3.80 | - |
| 5 пары | 4.50 | 3.90 | - | - |
| 6 пары | 4 | - | - | - |
| 7 пары | 4 | - | - | - |
Электрические характеристики кабелей четверочной скрутки в зависимости от диаметра жил
Коэффициент затухания (Attenuation), дБ/100м, не более
| Частота | 0,78 мм | 0,90 мм |
|---|---|---|
| 1 МГц | 2.10 | 1.60 |
| 1,5 МГЦ | 2.40 | 1.90 |
| 2 МГЦ | 2.70 | 2.20 |
| 3 МГЦ | 3.20 | 2.60 |
| 6 МГЦ | 4.40 | 3.60 |
| 10 МГЦ | 5.60 | 4.55 |
| 20 МГЦ | 7.50 | 6.20 |
Электрическое сопротивление экрана постоянному тока в кабелях четверочной скрутки не более 13,5 Ом на 1 км
Переходное затухание на ближнем конце (NEXT) между двумя любыми парами в зависимости от частоты
| Параметр | 1 МГЦ | 1,5 МГЦ | 2 МГЦ | 3 МГЦ | 6 МГЦ | 10 МГЦ | 20 МГЦ |
|---|---|---|---|---|---|---|---|
| Переходное затухание NEXT, дБ/100м, не менее | 65.30 | 62.66 | 60.78 | 58.14 | 53.63 | 50.30 | 45.78 |
Волновое сопротивление 120 Ом
Сопротивление связи в диапазоне частот 1-20 МГц не более 20 мОм/м
Затухание излучения в диапазоне частот 1-20 МГц не менее 55 дБ
Относительная скорость распространения сигнала не менее 70%
Омическая асимметрия жил в парах на длине 1 км не более 3%
Электрическая ёмкость между одним проводним и другими проводниками, соединенными с экраном, пересчитанная на 1 км длины не более 76 нФ (при частоте 0,8-1 кГц)
Электрическое сопротивление изоляции постоянному току на 1 км не менее 5000 МОм
Индуктивность пары на 1 км не более 0,90 мГн (при частоте 0,8-1 кГц)
Значения коэффициента затухания бронированных кабелей не должно превышать значений, указанных в таблице и умноженных на коэффициент 1,05
Все значения приведены с пересчетом на температуру 20С
| Параметр | 0,60 мм | 0,78 мм | 0,90 мм | 1,20 мм |
|---|---|---|---|---|
| Относительная скорость распространения сигнала, не менее | 0.60 | 0.70 | 0.70 | 0.70 |
| Номинальная электрическая ёмкость пары на 1 км, нФ, не более | 50 | 45 | 45 | 45 |
| Электрическое сопротивление токопроводящей жилы постоянному току на 1 км, Ом, не более | 119 | 63 | 42.10 | 28 |
Условия эксплуатации
- Климатическое исполнение поГОСТ 15150-69 УХЛ категории размещения 1-2.
- Минимальная рабочая температура -60С.
- Максимальная рабочая температура 70С.
- Кабели устойчивы к воздействию повышенной влажности воздуха до 98% при температуре до 35С
- Кабели стойки к воздействию солнечного излучения, инея, росы
- Срок службы кабеля 40 лет
Условия монтажа
- Минимальный радиус изгиба 15 наружных диаметров кабеля.
- Минимальная температура прокладки -20С.
Цветовая маркировка изолированных жил
На изоляцию жилы а должны быть нанесены одна или две диаметрально расположенные продольные сплошные или прерывистые полосы цвета изоляции жилы б.
| Номер пары | Цвет изоляции жилы а | Цвет изоляции жилы б |
|---|---|---|
| Пара 1 | Белый | Синий |
| Пара 2 | Белый | Оранжевый |
| Пара 3 | Белый | Зелёный |
| Пара 4 | Белый | Коричневый |
| Пара 5 | Белый | Серый |
| Пара 6 | Красный | Синий |
| Пара 7 | Красный | Оранжевый |
