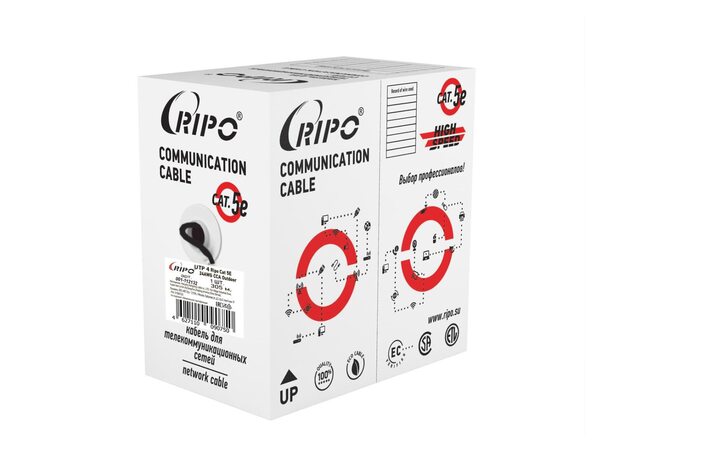

Ripo UTP4 CAT5E 24AWG CCA PE (outdoor)(305m)

Витая пара для внешней прокладки UTP 4 RIPO CAT 5E 24 AWG Outdoor CCA 305 метров неэкранированный LAN уличный кабель типа витая пара, состоит из 4-х пар одножильных проводников, усовершенствованная 5-я категория, обеспечивает высокоточную передачу сигналов на большие расстояния. Данный кабель UTP используется при монтаже сетей в домашних условиях, а также небольших сетей в малых офисах. В основном применяется в помещениях, где воздействие стороннего электромагнитного излучения будет минимально.

Каждая бухта имеет длину 305 метров. Обозначение кабеля UTP складывается из типа, указания категории и структуры сердечника (число пар и диаметр токопроводящей жилы в мм). Если кабель имеет жилы по американскому дюймовому стандарту диаметров, то вместо диаметра часто указывается номер AWG (номеру 24 соответствует диаметр жилы приблизительно 0,51мм). Внешние оболочки кабелей могут выполняться из различных материалов, в том числе и негорючих. Наиболее типовая оболочка для горизонтальных кабелей представляет собой трубку из поливинилхлоридного пластиката серого цвета с добавкой мела для лучшего обламывания при разделке.

Требования к конкретным кабелям UTP устанавливаются в документации производителей. Однако основные параметры должны соответствовать требованиям стандартов ISO/IEC 11801 и TIA/EIA-568-A.

СВОЙСТВА

• Одновременное использование четырех пар позволяет развивать скорость передачи информации до 100Гбит/сек (1000Мбит/сек).
• Конструкция неэкранированного UTP кабеля представлена из следующих материалов: нескольких пар токопроводящих жил внутренней защитной изоляции, внешней изолирующей защитной оболочки.
• Код цвета данного кабеля по ГОСТ 28763 - BK (цвет черный)
• Кабель одножильный (solid)
• Общепринятое название - UTP (без экрана)
• Обозначение по ISO/IEC 11801 - U/UTP (общий экран и экран для пар отсутствуют)
• Категория: 5e
• Полоса пропускания: 100 МГц
• Количество пар: 4
• Материал проводников: Плакированный медью алюминий (CCA)
• Диаметр проводников: 0,50
• Материал изоляции проводников: Полиэтилен высокой плотности (HDPE)
• Материал внешней оболочки: Полиэтилен (PE)
• Применение: Для внешней прокладки
• Цвет оболочки: Черный
• Разрывная нить: Есть
• Радиус изгиба при прокладке: Не менее 8-ми диаметров кабеля
• Радиус изгиба при эксплуатации: Не менее 4-х диаметров кабеля
• Волновое сопротивление: 100 15 Ом
• Погонное сопротивление (DC): &le, 115 Ом/км
• Длина: 305 м
• Соответствие стандартам: Соответствует требованиям стандартов: ISO/IEC 11801, EN 50173 и TIA/EIA-568
• Поддерживаемые приложения: 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T,
• ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive
• Диапазоны температур: Хранение от -40 до +60 C. Прокладка от -10 до +50 C. Эксплуатация от -40 до +60 C
• Упаковка: Индивидуальная - картонная коробка / по 2 упаковки в общей коробке
• Гарантия: 1 год

Производитель оставляет за собой право изменять внешний вид и характеристики товара, не снижая его потребительских свойств

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Сопротивление на частоте 0,772-100 МГц - 85-115 Ом.

Емкостный дисбаланс пары по отношению к земле на частоте 1 кГц 330 пФ/100 м.

Максимальная рабочая емкость - 5.6 нФ/м

Проба на искру - 2.5 кВ.

Максимальное сопротивление проводника при 20С - 9.38 Ом/100 м.

Дисбаланс сопротивления - 5%.

ОСОБЕННОСТИ МОНТАЖА

Самое главное правило при монтаже кабеля utp категории 5е витая пара должна выдерживать минимальный и необходимо допустимый радиус изгиба, который должен составлять восемь внешних диаметров самого кабеля. Если изгиб становится сильней, то это может привести к тому, что могут увеличиться внешние наводки на сигнал и может разрушиться оболочка кабеля.

В процессе монтажа экранированного кабеля витой пары рекомендуется внимательно наблюдать за целостностью экрана, расположенного по всей поверхности длины кабеля. Конкретных требований к допустимой максимальной длине витой пары, на которую должна быть удалена оболочка кабеля при монтаже, не существует. Есть мнение, что каждый монтажник, руководствуясь своим здравым смыслом, может сам удалять оболочку кабеля на столько, на сколько этого требует правильное терминирование пар кабеля.

Но все же, при решении проводки витой пары, необходимо учитывать и вышеуказанные рекомендации по монтажу кабеля UTP категории 5е витой пары.

• Сопротивление на частоте 0,772-100 МГц - 85-115 Ом.
• Емкостный дисбаланс пары по отношению к земле на частоте 1 кГц 330 пФ/100 м.
• Максимальная рабочая емкость - 5.6 нФ/м
• Проба на искру - 2.5 кВ.
• Максимальное сопротивление проводника при 20С - 9.38 Ом/100 м.
• Дисбаланс сопротивления - 5%.
