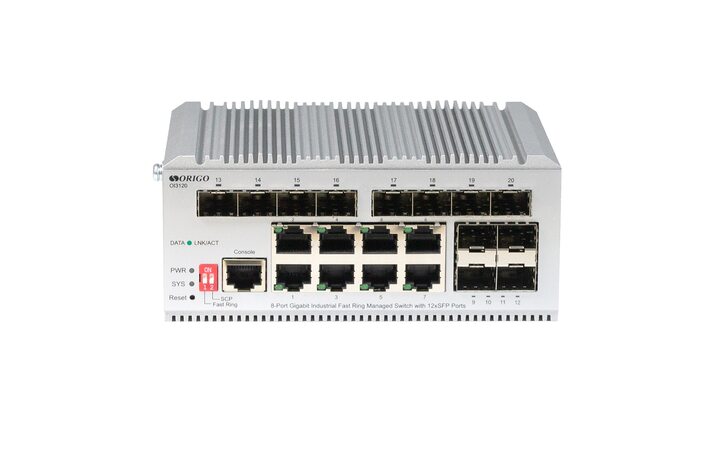

ORIGO OI3120/A1A

Аппаратное обеспечение

Процессор и память

• Процессор: RTL8382MI
• Оперативная память: 128 МБ
• Flash-память: 32 МБ

Порты

• 12 портов 1000Base-X SFP
• 8 портов 10/100/1000Base-T (RJ-45)
• Консольный порт с разъемом RJ-45

Стандарты и функции

• IEEE 802.3 10Base-T
• IEEE 802.3u 100Base-TX
• IEEE 802.3ab 1000Base-T
• IEEE 802.3z 1000Base-X
• IEEE 802.3x (Управление потоком в режиме полного дуплекса)
• IEEE 802.3az Energy-Efficient Ethernet
• Автоматическое определение MDI/MDIX на всех медных портах

DIP-переключатели

• Fast Ring для включения/выключения кольцевого резервирования ERPS
• SCP для включения/выключения защиты от широковещательного шторма

Реле сигнализации

• Один релейный выход (сухие контакты) для оповещения о сбое питания коммутатора
• Нагрузочная способность контактов реле:
  •   22А при 30V DC
  •   0,5А при 125V DC

Разъем питания

• DC: клеммный блок для подключения до двух независимых источников питания (от 12 до 55 В DC)

Система вентиляции

• Пассивная (без вентиляторов)

Корпус

• Металл
• Степень защиты IP40

Установка

• На стену
• На DIN-рейку

Производительность

Коммутационная матрица

• 40 Гбит/с

Скорость перенаправления 64-байтных пакетов

• 29,76 Mpps

Буфер пакетов

• 512 КБ

Метод коммутации

• Store-and-forward

Таблица MAC-адресов

• 8К записей

Jumbo-фрейм

• 9 216 байт

Программное обеспечение

Функции уровня 2

• Управление потоком
• Link Aggregation
  •   Static
  •   802.3ad
• Load Balance
  •   src-mac
  •   dst-mac
  •   src-ip
  •   dst-ip
• Loopback Detection
• ERPS
• MRPP
• ULPP
• ULSM
• Spanning Tree Protocol
  •   802.1D STP
  •   802.1w RSTP
  •   802.1s MSTP (64 instances)
  •   Root Guard (Restriction)
  •   BPDU Guard (Restriction)
• LLDP
• LLDP-MED
• Зеркалирование портов
  •   One-to-One
  •   Many-to-One
  •   Flow-based
  •   CPU-based
  •   Поддержка зеркалирования для входящего/ исходящего/ трафика в обоих направлениях
  •   RSPAN

VLAN

• 802.1Q, 4094 VLAN
• VLAN на основе портов
• VLAN на основе MAC-адресов
• VLAN на основе протоколов (802.1v)
• VLAN на основе подсетей
• Private VLAN
• Фильтрация VLAN
• Voice VLAN
• GVRP
• GMRP
• Double VLAN (Q-in-Q)
  •   Selective Q-in-Q
  •   Flexible Q-in-Q
• VLAN Translation
• Multicast VLAN

Многоадресная рассылка уровня 2

• IGMP Snooping
  •   IGMP v1/v2/v3
  •   IGMP Snooping Fast Leave
  •   IGMP Proxy
• MLD Snooping
  •   MLD v1/v2
• Multicast Source/Destination (DCSCM)

Функции уровня 3

• Статические записи ARP
• Gratuitous ARP
• Статическая маршрутизация IPv4/IPv6

QoS

• 802.1p
• CoS на основе:
  •   DSCP
  •   VLAN ID
  •   IP Precedence
  •   IP ACL/ MAC ACL/ IPv6 ACL
  •   Метки потока IPv6
• Обработка очередей
  •   Strict Priority (SP)
  •   Weighted Round Robin (WRR)
  •   Weighted Deficit Round Robin (WDRR)
• Управление полосой пропускания

Безопасность

• Port Security
• Изоляция портов
• Защита от шторма
• Dynamic ARP Inspection
• Предотвращение атак ARP Spoofing
• Предотвращение ARP Scanning
• ARP Guard
• Предотвращение атак DoS
• DHCP Snooping
• DHCPv6 Snooping
• IPv6 SAVI
• Security RA
• Защита CPU

AAA

• Аутентификация 802.1X:
  •   Управление доступом на основе портов
  •   Управление доступом на основе MAC-адресов
• Guest VLAN
• RADIUS-сервер с поддержкой протокола IPv6
• Аутентификация на основе RADIUS и TACACS+

Списки управления доступом (ACL)

• •ACL на основе:
  •   VLAN
  •   MAC-адреса
  •   IPv4-адреса
  •   DSCP
  •   ToS
  •   Номера TCP/UDP-порта
  •   Содержимого пакета, определяемого пользователем
• ACL по расписанию

OAM

• Диагностика кабеля
• ULDP (Unidirectional Link Detection Protocol)
• 802.3ah Ethernet Link OAM
• 802.1ag Connectivity Fault Management (CFM)
• Функция цифрового контроля параметров производительности трансивера DDM (Digital Diagnostics Monitoring)

Управление

• Web-интерфейс
• CLI
• Telnet
• SSH
• FTP
• TFTP
• Системный журнал
• SNMP v1/v2c/v3
• SNMP Traps
• SNTP
• NTP
• Резервное копирование/обновление программного обеспечения
• Ping/Traceroute для IPv4/IPv6
• DHCP-сервер
• DHCPv6-сервер
• BootP/DHCP-клиент
• DHCP Relay
• DHCPv6 Relay
• DHCP Option 82, 43, 60, 61, 67
• DNS-клиент для IPv4/IPv6

Условия эксплуатации

Рабочее напряжение

• 12-55 В DC

Ток потребления

• 1,62 А (макс.)

Макс. потребляемая мощность

• 17,49 Вт

Потребляемая мощность в режиме ожидания

• 7,09 Вт

MTBF (часы)

• Более 100 000

Surge Protection

• до 4 кВ в обычном режиме
• до 2 кВ в дифференциальном режиме

Защита от статического электричества (ESD)

• до 6 кВ при контактном разряде
• до 8 кВ при воздушном разряде

Температура

• Рабочая: от -40 до 75 °C
• Хранения: от -40 до 80 °C

Влажность

• При эксплуатации: от 5% до 95% без конденсата
• При хранении: от 0% до 95% без конденсата

Комплектация

Комплект поставки

• Коммутатор OI3120
• Консольный кабель с разъемом RJ-45
• Краткое руководство по установке
