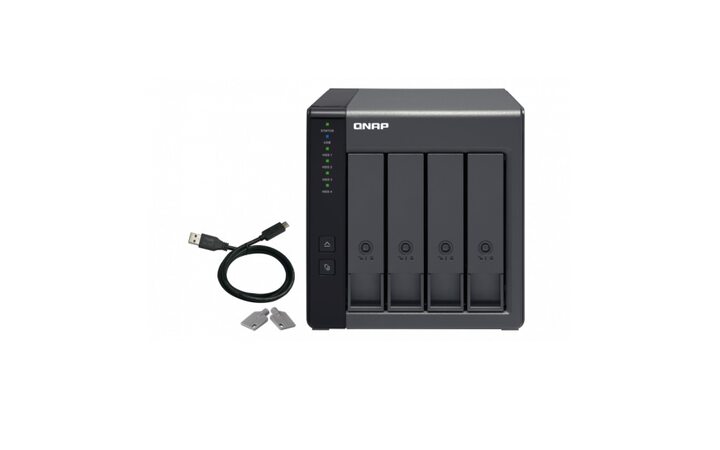

QNAP TR-004

QNAP TR-004 - USB-модуль расширения, 4 отсека 3,5'/2,5', с поддержкой аппаратного RAID, 1 порт USB 3.2 Gen 1, настольное исполнение. Для NAS и PC.

Универсальный расширитель емкости

Устройство расширения TR-004 на 4 диска с аппаратным RAID и интерфейсом USB 3.2 Gen 1 позволяет расширить дисковую емкость NAS QNAP, МАС и PC. Устройство TR-004 можно использовать как DAS (хранилище с прямым подключением), что позволяет просто подключать его через USB к PC или МАС.

Устройство расширения TR-004 оснащено четырьмя 3,5-дюймовыми отсеками для дисков SATA 3,5' / 2,5' или 2,5' SSD позволяющими реализовать несколько вариантов конфигурации RAID. В одном типе RAID могут быть использованы носители только одного типа.

Порт USB 3.2 Gen 1 Type-C для высокой скорости передачи данных
Поддержка до 4 SATA дисков для обеспечения надежного хранения или производительности чтения / записи
Возможность выбора аппаратного или программно-управляемого RAID с помощью DIP переключателя
Физический замок на слотах для предотвращения случайного извлечения дисков
Кнопка извлечения позволяет безопасно отключить TR-004 от компьютера
Устройство TR-004 позволяет быстро начать копирование файлов на NAS по нажатию кнопки 'Копирование в одно касание'.

Эффективное расширение емкости с поддержкой RAID

Устройство расширения TR-004 бюджетное решение для быстрого наращивания дисковой емкости NAS, PC или MAC у которых физически невозможно дополнительно установить диски. Использование устройства расширения с аппаратным RAID позволит не только сохранить данные с NAS, серверов или PC, но и обеспечить надежное хранение данных в постоянном режиме. Использование TR-004 также может быть оправдано для переноса больших объемов данных между рабочими станциями и СХД без создания нагрузки на сеть.


Поддержка разных типов RAID

Устройство расширения TR-004 поддерживает несколько типов конфигурации RAID. В зависимости от задач вы можете самостоятельно выбрать режим эксплуатации между аппаратным и программно-управляемым RAID. С помощью переключателя DIP, расположенного на задней части корпуса вы можете выбрать режимы Individual, JBOD, RAID 0, RAID 1/10 или RAID 5. Также можно сконфигурировать RAID с NAS QNAP, сервера или компьютера, используя утилиту External RAID Manager.

Individual Mode
Каждый диск представлен, как отдельное пространство с независимым индивидуальным доступом к каждому физическому диску.

JBOD
Все физические диски представлены как единое пространство. Утилизация объема дисков максимальна, но защита данных не обеспечивается.

RAID 0
Данные равномерно распределяются по всем дискам. Достигается максимальная производительность. При выходе из строя хотя бы одного диска данные восстановлению не подлежат

RAID 1/10
Половина общей емкости дисков занята данными и половина под их зеркальную копию. Это обеспечивает максимальную защиту, но имеет самую высокую стоимость утилизации дискового пространства

RAID 5
Такая организация пространства требует как минимум 3 дисков для хранения контрольных сумм на каждом диске. RAID 5 является оптимальным с точки зрения утилизации дискового пространства и надежности хранения. Допускается выход их строя 1 диска.

Software Ctrl
Используйте этот режим для программного определения RAID с вашего компьютера, ноутбука или NAS QNAP.

! - Компьютеры под управлением Linux смогут работать с существующими RAID конфигурациями но не смогут создавать новые.

Гибкое конфигурирование и управление

По сравнению с другими типами RAID устройств расширения - TR-004 обеспечивает за счет программного конфигурирования большую гибкость и управляемость. Пользователю доступны конфигурирование RAID, мониторинг состояния дисков при использовании утилит управления хранилищем и мгновенными снимками на QNAP NAS. Аналогичный функционал доступен и пользователю c компьютера при помощи утилиты QNAP External RAID Manager.

Однако, следует помнить, что при подключении устройства TR-004 к NAS QNAP, оно может работать либо в режиме устройства расширения, либо в режиме внешнего хранилища.


Утилиты управления хранилищем и мгновенными снимками позволяют управлять TR-004, конфигурировать RAID и отслеживать статус дисков. Пользователю также доступны стандартные функции хранилища, например мгновенные снимки или управление пулами. В режиме внешнего хранилища TR-004 используется как DAS.


Утилита QNAP External RAID Manager для Windows и MAC компьютеров позволит настраивать и управлять одним или несколькими RAID, отслеживать состояние дисков и состояние TR-004.

Сценарии применения:

1. Расширение емкости NAS
Устройство расширения TR-004 позволяет нарастить емкость NAS. Использование Storage & Snapshot Manager позволяет пользователю NAS гибко конфигурировать RAID и пулы доступные на устройстве расширения. Функционал управления дисками в устройстве расширения, файлами, поиском и автоматической классификацией файлов также доступен без ограничений.


2. Внешнее хранилище для NAS
Вместо традиционного расширения емкости устройство расширения TR-004 можно подключить как внешний диск к NAS. Это может быть полезно в случаях, когда необходимо использовать данные большого объема с нескольких NAS, при ограниченных полосах пропускания по сети. Вы просто можете скопировать данные или мгновенные снимки с одного СХД QNAP и физически перенести данные из одного офиса или города в другой. Когда TR-004 подключен к NAS вы можете отслеживать статус и состояние дисков, используя Storage & Snapshot Manager.


3. Расширение дисковой емкости компьютера или ноутбука
Устройство расширения TR-004 позволит быстро добавить дискового пространства вашему серверу, компьютеру или ноутбуку. Используя DIP-переключатель для настройки режима вы можете выбрать тип аппаратного RAID или управлять им программно с помощью утилиты QNAP External RAID Manager. С помощью этой утилиты вы также сможете отслеживать работоспособность и состояние TR-004 и состояние дисков.
Примечание: Утилита QNAP RAID Manager совместима с Windows 7 (или более поздней), Windows Server 2012 R2 (или более поздней) и MAC OS 10.13 (или более поздней).


4. Кросплатформенный обмен файлами
Устройство расширения TR-004 совместимо с широким спектром вычислительной техники. Это может быть и NAS QNAP, сервера, ноутбуки или компьютеры под управлением Windows, MAC OS и Linux. Такая универсальность позволяет перемещать большие файлы между различными устройствами без использования сети. Приятным дополнением может стать поддержка exFAT *, повышая удобство доступа к файлам больших объемов с широкого круга устройств.
* Для включения доступа к файловой системе exFAT, пользователям необходимо приобрести отдельную лицензию на драйвер exFAT.
