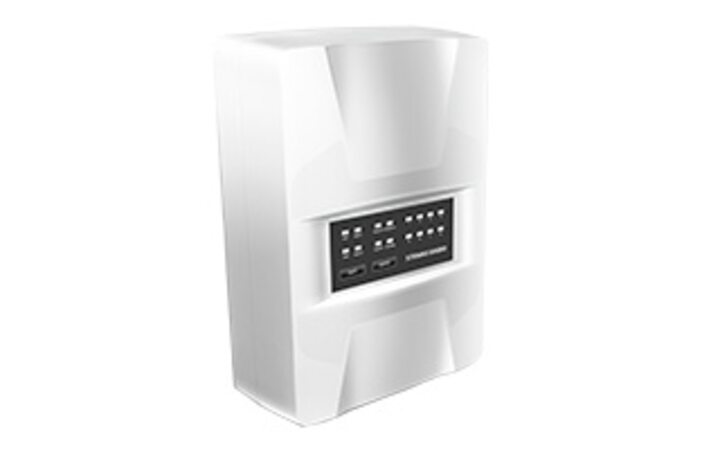

СТЕЛС STEMAX MX810

Контроллер поддерживает одновременное подключение до 8 собственных ШС с пороговыми охранными, пожарными и технологическими извещателями (в том числе с питанием по шлейфу), которые могут распределяться по 8 собственным логическим разделам с независимой постановкой на охрану. С помощью сетевых контрольных панелей, подключаемых к контроллеру по интерфейсу RS-485, можно увеличить количество контролируемых ШС до 188, логических разделов — до 16. С помощью трансиверов Мираж-TR-Ladoga, Мираж-TR-Astra, Мираж-TR-Enforcer к контроллеру подключаются объектовые радиосистемы различных производителей.

Передача извещений на станцию мониторинга осуществляется по беспроводным сетям стандарта GSM 900/1800 (методы передачи данных TCP/IP GPRS, CSD, SMS). Контроллер оснащен высокочувствительным интегрированным GSM/GPRS-модемом Cinterion. Подключение модуля Мираж-ET-01 позволяет осуществлять передачу извещений по сети Ethernet и по проводным телефонным линиям.

Контроллер сертифицирован по требованиям электромагнитной совместимости ГОСТ Р 53325-2012 III степени жесткости, что позволяет использовать его на объектах класса функциональной опасности Ф 1.1 и Ф 4.1.

Функциональные возможности

• поддержка двух сетей GSM/GPRS 900/1800;

• использование модуля связи «Мираж-ЕТ-01» позволяет организовать дополнительный онлайн-канал связи по сети Ethernet и дублирующий по PSTN;

• непрерывный контроль работоспособности каналов связи;

• многоуровневая система защиты от несанкционированного удаленного доступа;

• собственный протокол MSRV, обеспечивающий двухстороннее динамическое шифрование, максимальную надежность и управляемость онлайн-каналов связи.

Приёмно-контрольная панель:

• 8 конфигурируемых шлейфов сигнализации (ШС) для приема извещений от автоматических и ручных пожарных и охранных извещателей, приборов приемно-контрольных охранных и охранно-пожарных через выходы реле ПЦН;

• 8 разделов для отдельной постановки собственных ШС;

• расширение до 188 ШС и до 16 разделов за счет сетевых контрольных панелей «Мираж-СКП08-03» и «Мираж-СКП12-01» по интерфейсу RS-485;

• поддержка до 32 устройств радиосистемы «Ладога РК» за счет трансивера «Мираж-TR-Ladoga»;

• поддержка до 48 устройств радиосистемы «Астра-РИ-М» за счет трансивера «Мираж-TR-Astra»;

• поддержка до 66 устройств радиосистемы Enforcer за счет трансивера «Мираж-TR-Enforcer»;

• общая постановка на охрану внешних разделов, организованных за счет сетевых контрольных панелей, по собственному 0-му разделу;

• 4 программируемые тактики для каждого канала контроля пожарных ШС;

• возможность одновременной постановки/снятия 8 собственных ШС;

• питание активных пожарных извещателей по двухпроводному ШС;

• контроль исправности пожарного ШС с автоматическим выявлением обрыва и короткого замыкания, световая и звуковая сигнализация неисправности, формирование извещений о неисправности для СПИ;

• управление режимом работы с помощью электронных ключей Touch Memory, бесконтактных считывателей, скрытых выключателей, кодовых панелей, ключей с шифрованием (DS1961S);

• настраиваемая для любого выхода звуковая/световая индикация пораздельной постановки ШС;

• звуковая и световая сигнализации в режимах «Тревога» / «Пожар» / «Неисправность»;

• 8 тактик управления цепями звуковой и световой сигнализации;

• контроль линий связи контроллера и устройств оповещения на обрыв и короткое замыкание;

• световая индикация номера ШС, в котором произошло срабатывание извещателя;

• контроль исправности внешних цепей звуковой и световой сигнализации;

• контроль вскрытия корпуса.

Сервисные возможности:

• дистанционная или локальная замена программного обеспечения контроллера;

• локальное конфигурирование через USB-интерфейс и удаленное конфигурирование методами TCP/IP GPRS и DATA (CSD);

• встроенная система диагностики «Мираж-Suite»;

• система управления питанием и конфигурирования ШС;

• сохранение информации в журнале событий;

• тестирование светового и звукового оповещения (кнопка «Тест»);

• сброс тревожного режима и режима неисправности (кнопка «Сброс»).

Питание:

• широкий диапазон напряжения основного электропитания;

• аккумуляторная батарея емкостью 7 А•ч, автоматический заряд, защита от переполюсовки и глубокого разряда;

• контроль основного и резервного источников питания.

Технические характеристики

• Количество сетей связи стандарта GSM/GPRS 2

• Время доставки извещений (TCP/IP) 1–2 сек

• Период тестирования канала связи до 10 сек

• Количество собственных охранно-пожарных ШС 8

• Количество собственных логических разделов 8

• Возможность подключения дополнительных ШС до 180

• Количество логических разделов за счет расширения до 16

• Количество оптореле 0,1 А 2

• Напряжение в ШС 4 В; 24 В

• Максимальный ток нагрузки 700 мА

• Количество выходов управления 4

• Количество ключей Touch Memory до 100

• Электропитание основное 100—264 В

• Электропитание резервное (от АКБ) 12 В, 7 А•ч

• Диапазон рабочих температур от —40 до +55 °С

• Габаритные размеры 260 x 180 x 85 мм.
