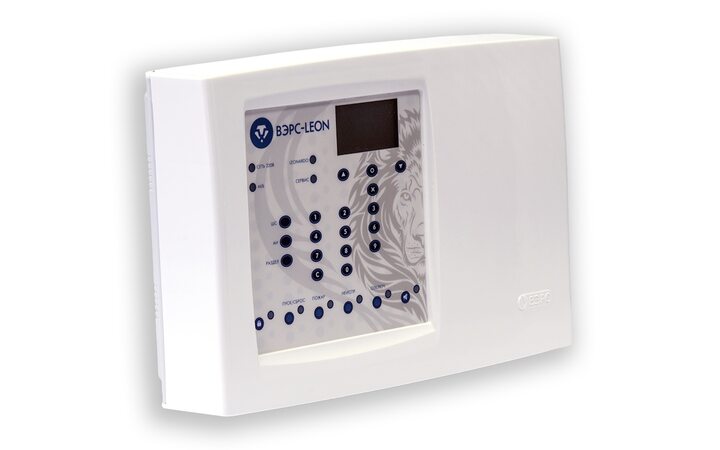

ВЭРС-LEON

Универсальный охранно-пожарный приемно-контрольный адресный прибор ВЭРС-LEON, оснащенный адресной шиной для работы с пожарными адресными извещателями LEONARDO производства System Sensor, предназначен для организации на малых и средних объектах (офисах, квартирах, коттеджах, дачах, гаражах, социальных объектах и т.д.):

• пожарной охраны,
• охраны от проникновения,
• выдачи сигналов на средства оповещения и технологическое оборудование.

Особенности и преимущества прибора

• Одновременное подключение до 180-ти адресных пожарных извещателей серии LEONARDO и 16-ти проводных неадресных пороговых охранно-пожарных и технологических ШС;
• Две адресные шины позволяют объединить адресные извещатели Leonardo в кольцевую линию
  Поддерживаемые адресные пожарные извещатели:
• Дымовой адресный пожарный извещатель ИП212-60А «Leonardo-O»;
• Тепловой максимально-дифференциальный адресный пожарный извещатель ИП101-24А-А1R «Leonardo-T»;
• Комбинированный адресный пожарный извещатель ИП212/101-3А-А1R «Leonardo-OT»;
• Ручной адресный пожарный извещатель ИП535-18 «ИПР-ЛЕО» (MCP5A-RP31SF-S214-01);

• Стабильная работа на больших дистанциях адресной линии (до 3000 м);
• Произвольная топология ветвления двухпроводной шины;
• Надежность и точность обнаружения пожара с определением места возгорания;
• 10 лет гарантии на прибор и извещатели серии LEONARDO;
• Существенная экономия кабельной продукции и общего количества извещателей при организации пожарной сигнализации (соответствует требованиям СП 5.13130.2009 п.13.3.3);
  Встроенный интерфейс RS-485, позволяющий расширить возможности прибора за счет применения специальных блоков:
• ВЭРС-БМК (обеспечение отдельных выносных панелей управления с упрощенным представлением информации);
• ВЭРС-БРУ на 4,8,16,24 реле (обеспечение выдачи зональных сигналов на пульты наблюдения или управление внешним силовым оборудованием);
• ВЭРС-БК (увеличение суммарной мощности системы оповещения и количества оповещателей, обеспечение системы оповещения на больших площадях и дистанциях).

• Полное соответствие ГОСТ Р 53325-2012;
• Широкие возможности настройки и простота программирования;
• Работа в система IP-ОПС ВЭРС-LAN при установе платы сетевого преобразователя ВЭРС-LAN.

Возможности и выполняемые функции

• Большой спектр возможных тактик работы проводных охранных и пожарных ШС;
• Произвольное объединение проводных ШС и извещателей серии LEONARDO в 24 раздела для обеспечения оперативного управления;
• Выходы для подключения световых, звуковых оповещателей (СИРЕНА, СО, Табло ВЫХОД) с автоматическим контролем целостности линии;
• Возможность настройки альтернативных алгоритмов работы выходов для: o обеспечения работы системы оповещения на объектах социального назначения (школы, больницы, музеи и т.д.) o обеспечения работы речевых пожарных оповещателей или звуковых пожарных оповещателей, активирующихся по постоянному питанию (например, звуковые оповещатели производства System Sensor, серии EnScape, такие как CWSO-RR-S1, CWSS-RB-S7, CWSS-WR-W3);
• Три управляемых электромеханических реле ПЦН перекидного типа с коммутируемыми токами до 2 А, напряжением до ~120В/=24В для выдачи тревожных и служебных сигналов и управления внешним технологическим оборудованием;
  Реле работают по различным алгоритмам, которые изменяются при конфигурировании:
• ПЦН ПОЖАР,
• ПЦН ОХРАНА,
• ПЦН НЕИСПРАВНОСТЬ,
• ПЦН ТРЕВОГА,
• Реле ЗАМОК,
• ПЦН РАЗДЕЛА;

• Встроенный сетевой импульсный источник питания с резервированием АКБ 7 А*ч;
• Сетевое напряжение питания: ~220В ± 25% 50 Гц;
• Возможность подключения внешнего РИП для увеличения времени автономной работы;
• Встроенный регистратор событий емкостью не менее 1024 событий;
• Просмотр текущего состояния прибора и журнала событий на встроенном ЖК-дисплее;
• Визуальное отображение номеров АИ и ШС, от которых поступили тревожные сигналы и отображение информации о времени и очередности поступления сигналов;
• Автоматический контроль шлейфов сигнализации (обрыв и короткое замыкание ШС), адресной линии (потеря связи с АИ), линий управления внешними оповещателями (обрыв и короткое замыкание), линии связи прибора с дополнительными внешними модулями (потеря связи с модулями);
• Конфигурирование прибора с помощью встроенного ЖК-дисплея, кнопок навигации и цифрового набора или с помощью ПО «ВЭРС Конфигуратор» с персонального компьютера;
• Оперативное управление прибором и его узлами с помощью встроенных средств - кнопок быстрого перехода по тревожным спискам;
  Возможность конфигурирования адресных извещателей LEONARDO без дополнительных инструментов:
• Задание адреса,
• Задание чувствительности,
• Привязка извещателя к прибору,

• Автоматическое сканирование подключенных адресных извещателей (поиск, обнаружение автоматическая привязка),
• Автоматизированная привязка и задание адреса извещателям (существенно экономящая время ввода в эксплуатацию);
• Защита органов управления от несанкционированного доступа посторонних лиц при помощи статического пароля и/или ключей Touch Memory;
• Организация точки доступа, позволяющей управлять открытием электромагнитного (или электромеханического) замка входной двери.

Технические характеристики

Количество подключаемых к прибору:
• шлейфов сигнализации, шт. 16
• адресных извещателей, шт. 180
  Питание приборов ВЭРС-ПК2/4/8/16/24:
• от сети переменного тока частотой (50+1) Гц, В 220 ± 25%
• от аккумулятора, В 12 ± 15%
  Время работы прибора от АКБ при пропадании сетевого напряжения:
• в дежурном режиме без внешней нагрузки по цепи 12В, час, не менее 24
• в режиме тревоги при полной нагрузке по цепи 12В, час, не менее 3
  Максимальный суммарный ток по выходам оповещения, А 2
• Максимальный ток по каждому выходу оповещения, А 1
• Напряжение на клеммах для подключения ШС, В 20
• Напряжение на клеммах подключения адресной линии, В 20
  Максимальный ток на клеммах ШС:
• для токопотребляющих извещателей, мА 3 ± 0,2
• при замкнутом состоянии ШС, мА 20 ± 2

• Максимальный ток адресной линии, мА 100
• Максимальное количество ключей ТМ, записываемых в прибор, шт. 64
  Выходные коммутационные параметры ПЦН (три управляемых электромеханических реле):
• напряжение переменного тока не более, В 120
• напряжение постоянного тока, не более, В 24
• ток, не более, А 3
  Условия эксплуатации:
• диапазон температур, °С -30…+50
• относительная влажность воздуха при температуре окружающего воздуха 25 °С, % 98%
