Рубеж АКП-1 прот. R3

• Прямое и обратное преобразование протокола интерфейса адресной линии связи системы ОПС «Рубеж» и протокола интергфейса RS-485 сторонних производителей
• Контроль подключенных устройств
• Управление подключенными устройствами
• Светодиодную индикацию режимов работы модуля и наличия связи с центральным прибором
• Контроль вскрытия корпуса

  С помощью АКП-1 к АЛС прибора можно подключить оборудование системы ОПС:

• производства ООО «Охранная техника» (Forteza): «Зебра», «Фосфор», «Рельеф», «Формат(50,100)», «Фортеза (50, 50А, 100, 100А, 200, 200А, 300, 500)»;
• производства ООО «Спецприбор»: МИП-2;
• производства ООО «НПЦ «Трезор»: «Трезор-В04».

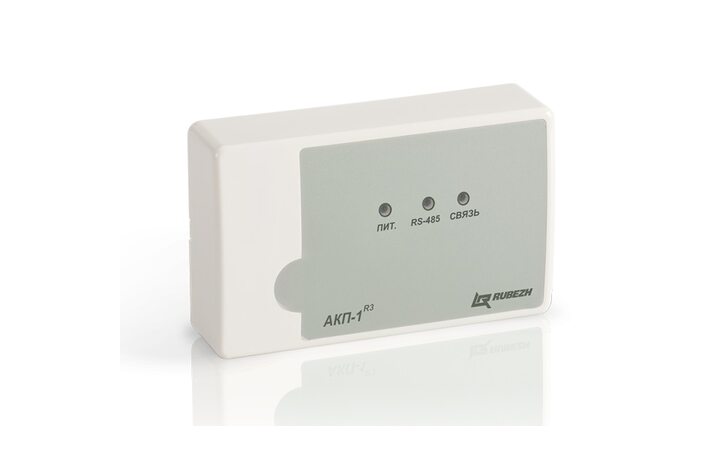

  На лицевой стороне модуля расположены индикаторы СВЯЗЬ, RS-485 и ПИТ.

  Индикатор СВЯЗЬ красного цвета:

• При нажатии кнопки тест – частое мигание в течение 1с;
• Наличие обмена данными по АЛС – мигание с периодом 5с;
• Отсутствие обмена данными по АЛС – погашен.

  Индикатор RS-485 зеленого цвета:

• Осуществление обмена данными с устройствами интерфейса RS-485 – мигание с частотой обмена данными;
• Отсутствие обмена данными с устройствами интерфейса RS-485 – погашен.

  Индикатор ПИТ. зеленого цвета:

• При наличии напряжения питания на обоих вводах – светит непрерывно;
• При отсутствии напряжения питания на одном из вводов или напряжение ниже нормы – мигание с периодом 0.5с.

  АКП-1 осуществляет конвертирование протоколов АЛС и RS-485, позволяет контролировать и управлять состояниями устройств на линии интерфейса RS-485 так, как будто они расположены на линии интерфейса АЛС, подключенной к прибору для следующих устройств:

• «Зебра» производства ООО «Охранная техника» (Forteza) — управление постановкой и снятием охранной зоны, получение сообщений о тревоге с указанием сработавшей подзоны.
• «Фосфор» производства ООО «Охранная техника» (Forteza) — управление яркостью освещения.
• МИП-2 производства ООО «Спецприбор» — контроль состояния шлейфов сигнализации, передача состояний «Норма», «Пожар», «Обрыв», «Короткое замыкание». МИП-2 в АЛС занимает 2 адреса. Сигналы, сформированные одним из его шлейфов, АКП-1 передает на прибор Рубеж-2ОП прот.R3 как срабатывание соответствующего шлейфа.
• «Трезор-В04» производства ООО «НПЦ «Трезор» — контроль состояния как шлейфа сигнализации, так и собственное состояние («Норма», «Тревога», «Неисправность», «Неисправность кабеля(обрыв шлейфа)», «Неисправность кабеля(короткое замыкание шлейфа)», «Вскрытие корпуса»). «Трезор-В04» в АЛС занимает 4 адреса. Сигнал «Тревога», сформированный одним из его шлейфов, АКП-1 передает на прибор Рубеж-2ОП прот.R3 как срабатывание соответствующего шлейфа.


• «Формат» производства ООО «Охранная техника» (Forteza), контролирующее по двум каналам обработки – радиолучевой (РЛ) и инфракрасный (ИК) – состояние как охраняемой зоны, так и собственное состояние, формирует сообщения о состоянии контролируемой зоны:
  – «Тревога РЛ»;
  – «Тревога ИК»;
  – «Вскрытие»;
  – «Питание ниже нормы».


• «Рельеф» производства ООО «Охранная техника» (Forteza), контролтрующее объемную зону обнаружения между двумя параллельными проводами «козырькового» или «приземного» типа, формирует сообщения о состоянии контролируемой зоны:
  – «Тревога»;
  – «Короткое замыкание провода ЛЧ (линейная часть)»;
  – «Обрыв провода ЛЧ»;
  – «Высокий уровень сигнала»;
  – «Низкий уровень сигнала».


• «Фортеза» производства ООО «Охранная техника» (Forteza), контролирующее радиоволновую зону обнаружения между приемником и передатчиком, формирует сообщения о состоянии контролируемой зоны и питание приемника и передатчика:
  – «Тревога»;
  – «Питание ниже нормы».

  Устройства «Рельеф», «Фортеза», «Формат» – охранные. Состояние «Тревога» может формироваться, если ранее прибором произведена его постановка на охрану.

Технические характеристики

• Модель: АКП-1 прот. R3
• Тип: Адресный конвертер протоколов
• Напряжение питания от внешнего источника: 10-14В
• Ток потребления от АЛС: Не более 500мкА
• Ток потребления от внешнего источника: Не более 125мА
• Количество интерфейсов USB: 1
• Количество выходов АЛС: 1
• Количество выходов RS-485: 1
• Количество подключаемых устройств на RS-485: Не более 30
• Габаритные размеры модуля, не более: 125х78х37 мм
• Масса, не более: 100 г
• Рабочий диапазон температур: От 0 до +40°С
• Средний срок службы, не менее: 10 лет
