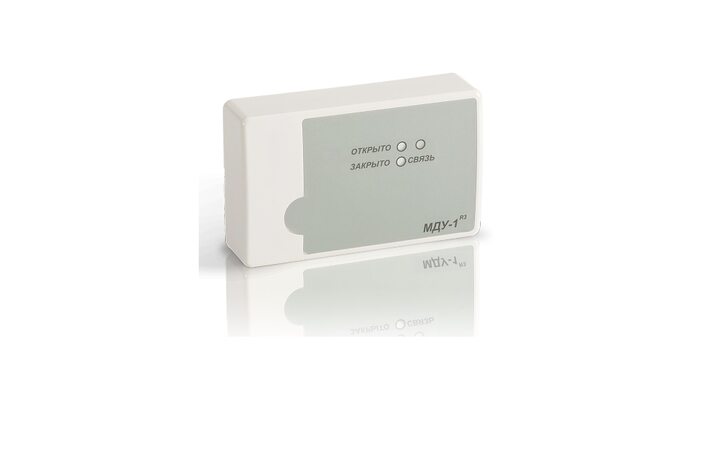

Рубеж МДУ-1С прот. R3
- Производитель: Рубеж
- Пришлите полную спецификацию на почту zakaz@deviceden.ru и получите оптовую скидку.
- Срок доставки:1-2 дня
- Минимальный заказ:3000 руб.
- Мы принимаем:Безналичная оплата для юр. лиц
сертифицирован
дилер
доставка
Модуль предназначен для управления следующими типами приводов клапана:
- реверсивный электромеханический привод;
- электромеханический привод с возвратной пружиной;
- электромагнитный привод с ручным возвратом заслонки в нормальное положение.
МДУ-1 прот.R3 используется для управления приводами, рассчитанными на напряжение 24 или 220 В. Контроль положения заслонки клапана производится с помощью концевых выключателей, встроенных в электромеханический привод либо находящихся на заслонке.
Модуль управления клапаном дымоудаления обеспечивает:
- подключение всех основных типов приводов, используемых с клапанами дымоудаления;
- подключение устройства ручного перевода клапана в защитное или нормальное положение (кнопки);
- передачу в прибор приемно-контрольный информации о своем состоянии и состоянии подключенного привода;
- управление заслонкой клапана с приемно-контрольного прибора в автоматическом и ручном режиме;
- контроль на обрыв цепи до концевых выключателей положения заслонки клапана и цепи обмоток электропривода; контроль на обрыв и КЗ цепей внешних кнопок ручного управления;
- светодиодную индикацию режимов работы, положения заслонки, наличия связи с прибором.
Модуль управления клапаном МДУ-1 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (в комплект поставки не входит и комплектуется по отдельному заказу).
Схема подключения реверсивного электропривода к модулю МДУ-1 прот.R3
При подаче напряжения на соответствующую обмотку привода, заслонка клапана переводится либо в защитное положение, либо в нормальное положение. При достижении конечного положения или превышении времени движения – напряжение с привода снимается.
Схема подключения электропривода с возвратной пружиной к модулю МДУ-1 прот.R3
При подаче напряжения на обмотку привода, заслонка клапана переводится в нормальное положение и взводится возвратная пружина. При достижении конечного положения напряжение с привода не снимается, удерживая его во взведенном положении. При снятии напряжения клапан под действием пружины переводится в защитное положение.
Схема подключения электромагнитного привода с ручным возвратом к модулю МДУ-1 прот.R3
Переход в защитное положение осуществляется после подачи напряжения на электромагнитный фиксатор, удерживающий заслонку в нормальном положении. Напряжение с фиксатора снимается либо при поступлении сигнала «заслонка открыта» либо по истечении заданного времени. Перевод заслонки в нормальное положение производится вручную.
Технические характеристики
- Модель: МДУ-1С прот. R3
- Тип: Модуль управления клапаном дымоудаления или огнезадерживающим клапаном
- Количество управляемых клапанов: 1
- Питание: от АЛС (24-36 В)
- Ток, потребляемый от АЛС, не более: 0,3 мА
- Напряжение питания МДУ-1 прот.R3 и МДУ-1С прот.R3 при управлении:
приводом на 24 В DC: ист. питания 24±4В
приводом на 230 В AC: сеть 220 В, 50 Гц - Нагрузочная способность реле: 24 В DC, 5 А или 230 В AC, 5 А
- Ток, протекающий по цепям контроля, не более: 1,5 мА
- Длина соединений до кнопок управления, не более: 30 м
- Габаритные размеры модуля, не более: 125х78х37 мм
- Масса, не более: 210 г
- Рабочий диапазон температур: от -25 до +60°С
- Средний срок службы, не менее: 10 лет
