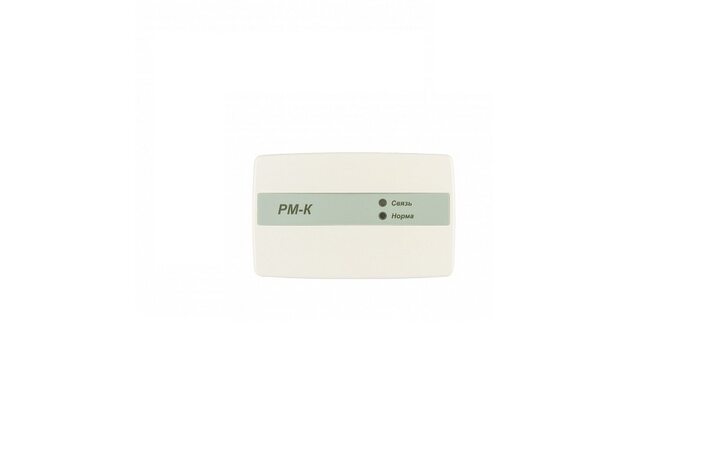

Рубеж РМ-2К
- Производитель: Рубеж
- Пришлите полную спецификацию на почту zakaz@deviceden.ru и получите оптовую скидку.
- Срок доставки:1-2 дня
- Минимальный заказ:3000 руб.
- Мы принимаем:Безналичная оплата для юр. лиц
сертифицирован
дилер
доставка
Адресные релейные модули являются программируемыми устройствами. Конфигурация задается пользователем с приемно-контрольного прибора или ПО «FireSec «Администратор».
В зависимости от количества выходов (количества реле) релейный модуль выпускается в 5 исполнениях:
РМ-1К – один выход (ВЫХ1);
РМ-2К – два выхода (ВЫХ1, ВЫХ2);
РМ-3К – три выхода (ВЫХ1 – ВЫХ3);
РМ-4К – четыре выхода (ВЫХ1 – ВЫХ4);
РМ-5К – пять выходов (ВЫХ1 – ВЫХ5).
Адресный релейный модуль обеспечивает подключение следующего оборудования и устройств:
Модуль РМ-К контролирует цепь от каждого реле до исполнительных устройств на обрыв и короткое замыкание во включенном и выключенном состоянии реле. Адресный релейный модуль получает команды на управление встроенными реле по двухпроводной адресной линии связи. Настройка задержки на включение и времени удержания каждого релейного выхода при включении.
Режим переключения каждого релейного выхода с частотой 0,5 Гц. Адресный релейный модуль на лицевой стороне имеет светодиодную индикацию работы. Релейный модуль РМ-1К – РМ-5К имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (в комплект поставки не входит и комплектуется по отдельному заказу).
Релейный модуль комплектуется устройством подключения нагрузки (УПН) для обеспечения контроля линии на КЗ и обрыв. УПН представляет собой плату с установленными диодами, входным клеммником для подключения к линии от реле и выходным клеммником для подключения к нагрузке (исполнительному устройству).
Для обеспечения контроля линии на короткое замыкание и обрыв УПН должен быть подключен непосредственно к нагрузке релейного выхода (к исполнительному устройству) согласно схеме подключения к Вых1 - Вых2, изображенной на рисунке. Если необходимо контролировать целостность цепи нагрузки, то подключение производится по схеме, подключенной к Вых3 на схеме. Вместо УПН для контроля цепи можно использовать диоды - их установка показана на схеме подключения к Вых4. Также возможно подключение на один выход не более трех табличек ОПОП 1-8 или ОПОП 1-8М. В этом случае таблички подключаются параллельно на линию и в конце линии устанавливается один диод, обеспечивающий протекание контрольного тока. Схема установки показана на схеме при подключении к Вых5.
Для контроля состояния «Обрыв» во включенном состоянии выхода необходимо обеспечить протекание тока через нагрузку, величиной не менее 50 мА. Если устройство нагрузки потребляет ток менее 50 мА, то параллельно ему подключается резистор для повышения тока потребления (для табличек ОПОП 1-8 подключается резистор 240 Ом, для сирен ОПОП 2-35 и ОПОП 124-7 – резистор 470 Ом).
В системе каждое реле адресного релейного модуля РМ-К представляет собой отдельное логическое устройство, т.е. каждое реле определяется как отдельное полноценное устройство и имеет свой адрес в системе. Например, релейный модуль РМ-3К представляет собой три отдельных устройства и занимает три адреса (на каждое реле – свой адрес). При конфигурации модуля адрес задается только реле №1, всем остальным реле (при их наличии) адреса присваиваются автоматически в возрастающем порядке, начиная с заданного адреса.
Технические характеристики
- Напряжение питания: от 10,5 до 28,5 В
- Количество выходов: 2
- Ток потребления РМ-К без учета потребления исполнительных устройств, подключенных к выходам:
-потребление модуля при выключенных реле при напряжении питания 12 В (24 В): 130 мА (67 мА)
-потребление каждого включенного реле при напряжении питания 12 В (24 В): 25 мА (12 мА) - Параметры релейных выходов:
-ток, коммутируемый каждым релейным выходом, не более: 2А
-ток, коммутируемый всем модулем (суммарный ток по всем выходам одновременно), не более: 5А - Ток контроля исправности цепи:
-в выключенном состоянии выхода, не более: 2 мА
-во включенном состоянии выхода, не менее: 50 мА - Программируемые параметры релейного выхода:
Задержка на включение: от 0 до 255с
Удержание: от 0 до 255с; (0 – бесконечное удержание) - Частота переключения релейного выхода:: 0,5 Гц
- Габаритные размеры модуля, не более: 125х78х37 мм
- Масса, не более: 150 г
- Рабочий диапазон температур: от минус 25 до плюс 60°С
- Средний срок службы, не менее: 10 лет
