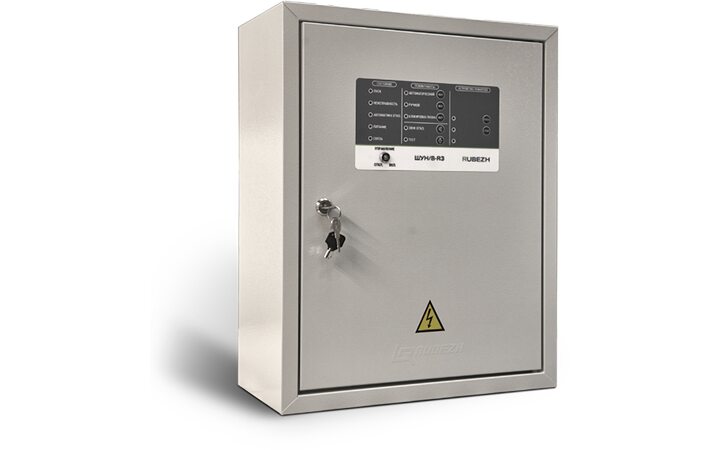

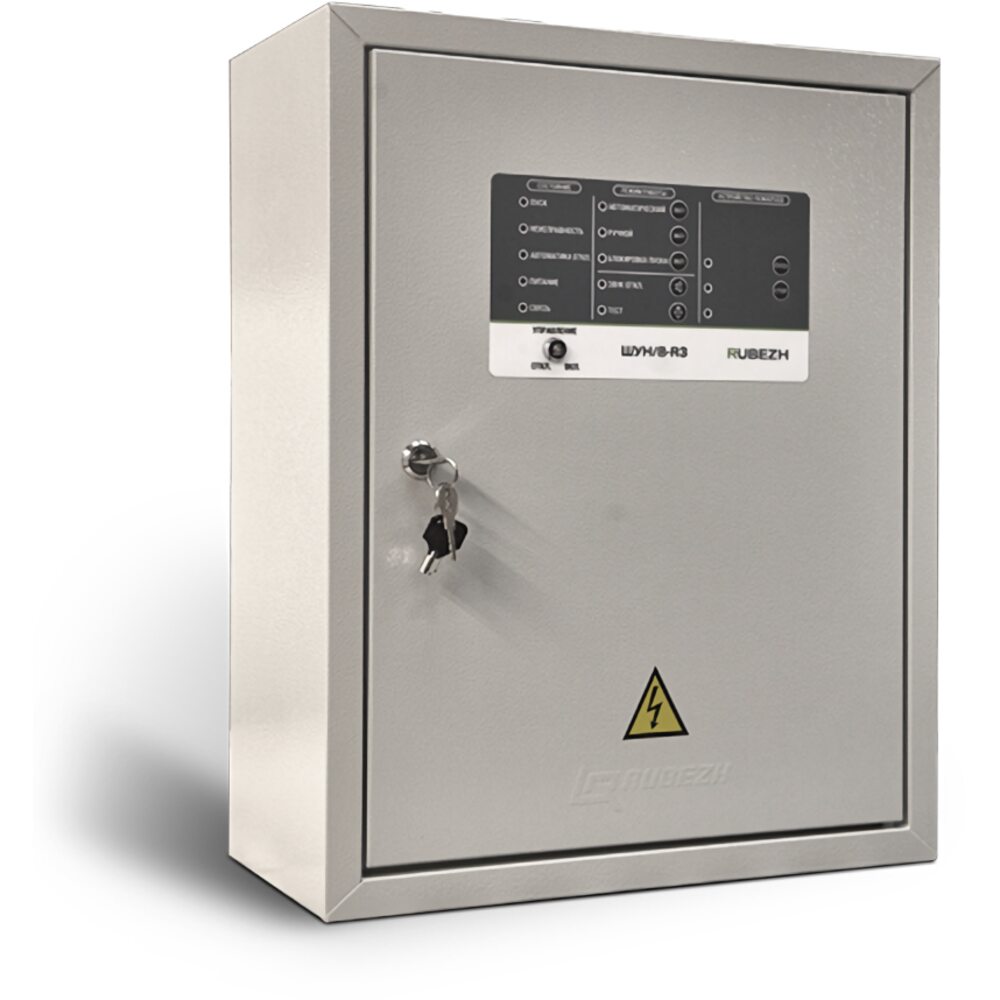

Рубеж ШУН/В-5,5-03-УПП-R3
- Производитель: Рубеж
- Пришлите полную спецификацию на почту zakaz@deviceden.ru и получите оптовую скидку.
- Срок доставки:1-2 дня
- Минимальный заказ:3000 руб.
- Мы принимаем:Безналичная оплата для юр. лиц
сертифицирован
дилер
доставка
Особенности модели:
- Назначение: ШУ - шкаф управления Н/В насос/вентилятор
- Тип электросети: трехфазная переменного тока 400 В
- Мощность электродвигателя, кВт: 5,5
- Силовые элементы автоматики: производитель Dekraft, без теплового расцепителя
- Дополнительные функции: устройство плавного пуска
- Работа в адресной системе: для подключения в АЛС приборов протокола R3
ШУН/В-R3 управляет электродвигателем через магнитный контактор. Включение и отключение магнитного контактора возможно в автоматическом режиме управления командными импульсами встроенного в шкаф контроллера по сигналу с приемно-контрольного прибора ППКПУ и в ручном режиме управления с помощью кнопок шкафа без участия контроллера.
ШУН/В-R3 обеспечивает работу с трехфазными электродвигателями номинальной мощностью от 0,18 кВт до 250 кВт и однофазными электродвигателями номинальной мощностью от 0,18 кВт до 3 кВт.
Шкафы управления ШУН/В-R3 выпускаются в различных исполнениях. В шкаф могут устанавливаться силовые элементы автоматики Dekraft, Schneider Electric или ABB. Кроме этого, есть исполнения шкафов с дополнительно установленными внутрь шкафа устройствами плавного пуска УПП или частотными преобразователями ПЧ. От варианта комплектации шкафа будет зависеть его условное обозначение.
В зависимости от назначения ШУН/В-R3 может выполнять функции управления работой:
- пожарного насоса,
- дренажного насоса,
- жокей-насоса,
- вентилятора.
ШУН/В-R3 реализует следующие функции:
- контроль наличия и параметров электропитания на вводе сети,
- контроль исправности основных цепей электрической схемы прибора,
- контроль исправности входных цепей от датчиков и электроконтактных манометров на обрыв и короткое замыкание,
- контроль силовой цепи питания двигателя,
- местное переключение режима управления электроприводом на один из 3-х режимов: Автоматический / Ручной / Отключен,
- передачу в ППКПУ сигналов своего состояния по цифровой линии связи RS-R3,
- управление подключенным электроприводом в соответствии с командами, получаемыми по цифровой линии связи RS-R3 от ППКПУ, по командам датчиков уровня или по командам местного управления.
ШУН/В-R3 может находиться в следующих режимах управления:
- Автоматический, когда управление работой электродвигателя осуществляется по командам с ППКПУ.
- Ручной, когда управление работой осуществляется с панели управления кнопками Пуск и Стоп. -Отключен, когда контактор обесточен и пуск электродвигателя невозможен.

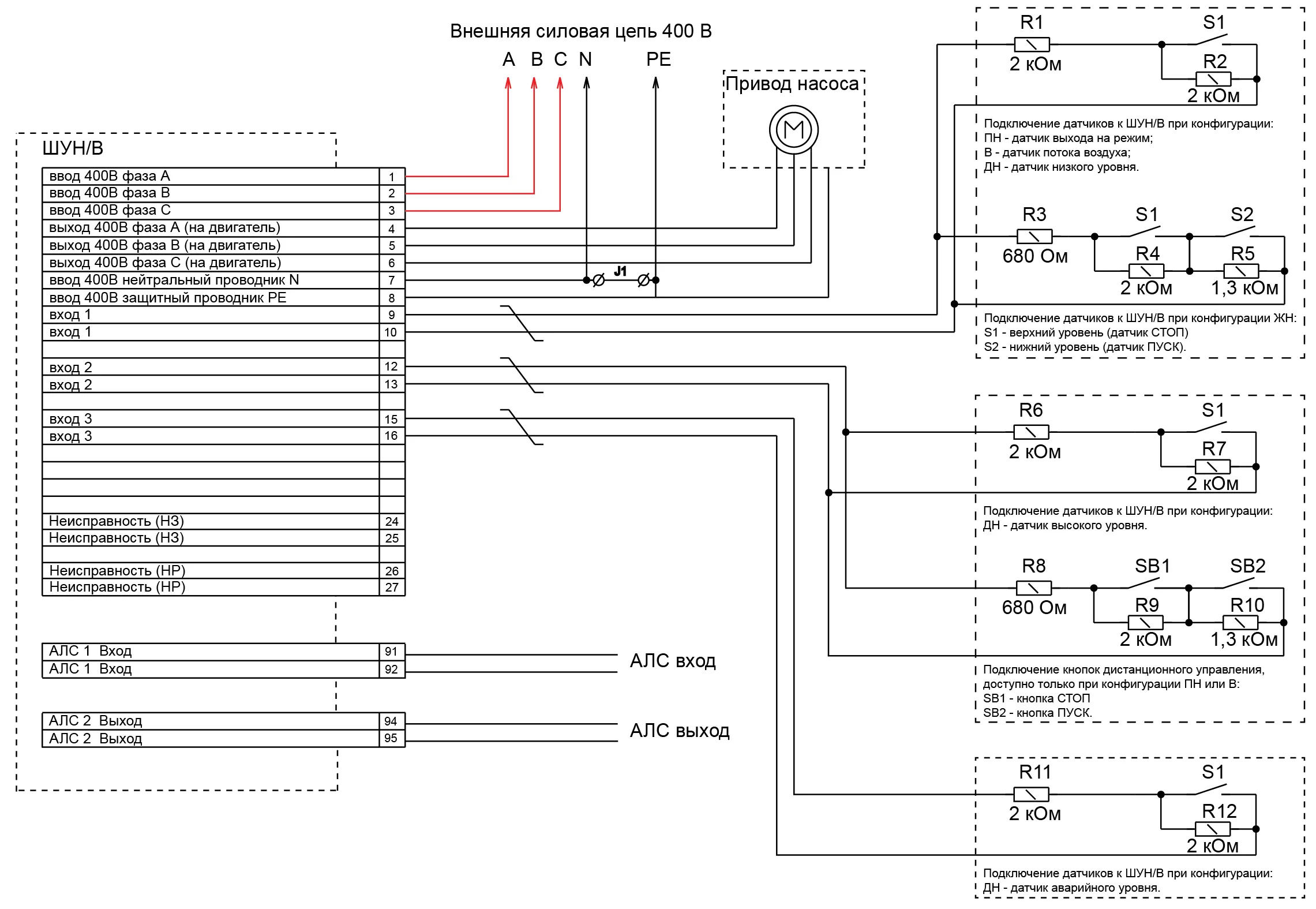

Схема внешних подключений к шкафу управления ШУН/В прот.R3

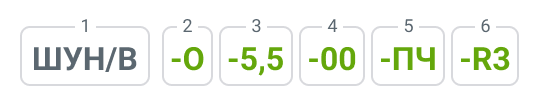

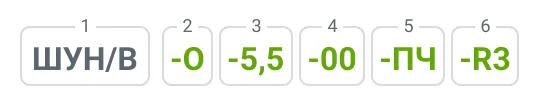

Шкаф управления насосом или вентилятором ШУН/В-R3, в зависимости от исполнения, может иметь следующие обозначения:
1 Назначение: ШУ - шкаф управления Н/В насос/вентилятор.
2 Тип электросети: О однофазная переменного тока 230 В, при отсутствии индекса - трехфазная переменного тока 400 В.
3 Мощность электродвигателя, кВт:
4 Силовые элементы автоматики:
- 00 производитель Dekraft,
- 01 производитель Schneider Electric,
- 03 производитель Dekraft, без теплового расцепителя,
5 Дополнительные функции: УПП устройство плавного пуска, ПЧ преобразователь частоты.
6 Работа в адресной системе: R3 для подключения в АЛС приборов протокола R3.
- Напряжение питания, В: трехфазная переменного тока 400 В
- Ток потребления от АЛС, мА, не более: 0.21
- Управление калорифером: Нет
- Мощность подключаемого электродвигателя, кВт: 5,5
- Собственная потребляемая мощность от сети, ВА, не более: 100
- Степень защиты оболочки: IР31 (IР54 по требованию заказчика)
- Тип системы заземления: TN-C/ТN-S
- Размеры корпуса, (ВхШхГ), мм: 410410210
- Масса, не более: 5,5
- Средний срок службы, лет: 10
- Диапазон рабочих температур, С: от -25 до +55
