Рубеж ШУЗ-3-00-R3(IP54)
- Производитель: Рубеж
- Пришлите полную спецификацию на почту zakaz@deviceden.ru и получите оптовую скидку.
- Срок доставки:1-2 дня
- Минимальный заказ:3000 руб.
- Мы принимаем:Безналичная оплата для юр. лиц
сертифицирован
дилер
доставка
Особенности:
Шкаф управления электроприводной задвижкой ШУЗ прот.R3 предназначен для управления задвижкой с электроприводом в адресных системах Рубеж. Шкаф управления задвижкой используется совместно с прибором приемно-контрольным Рубеж-2ПБ прот.R3 или автономно.
ШУЗ прот.R3 управляет электродвигателем задвижки через магнитный контактор. Включение и отключение магнитного контактора возможно в автоматическом режиме управления командными импульсами встроенного в шкаф контроллера по сигналу с приемно-контрольного прибора ППКПУ и в ручном режиме управления с помощью кнопок шкафа без участия контроллера.
ШУЗ прот.R3 обеспечивает работу с трехфазными электродвигателями номинальной мощностью от 0,18 кВт до 15 кВт и однофазными электродвигателями номинальной мощностью от 0,18 кВт до 3 кВт.
ШУЗ прот.R3 обеспечивает управление электроприводом:
ШУЗ прот.R3 имеет 3 режима управления:
а) тип управления 1, тип управления 2 – по командам управления от ППКПУ, получаемым по адресной цифровой линии RS-R3 или по командам удаленного запуска задвижки.
б) тип управления 3 – по командам датчиков уровня без участия ППКПУ (при этом происходит обмен информацией с ППКПУ).
ШУЗ прот.R3 реализует следующие функции:
На лицевой стороне ШУЗ прот.R3 расположены индикаторы состояния и органы управления.

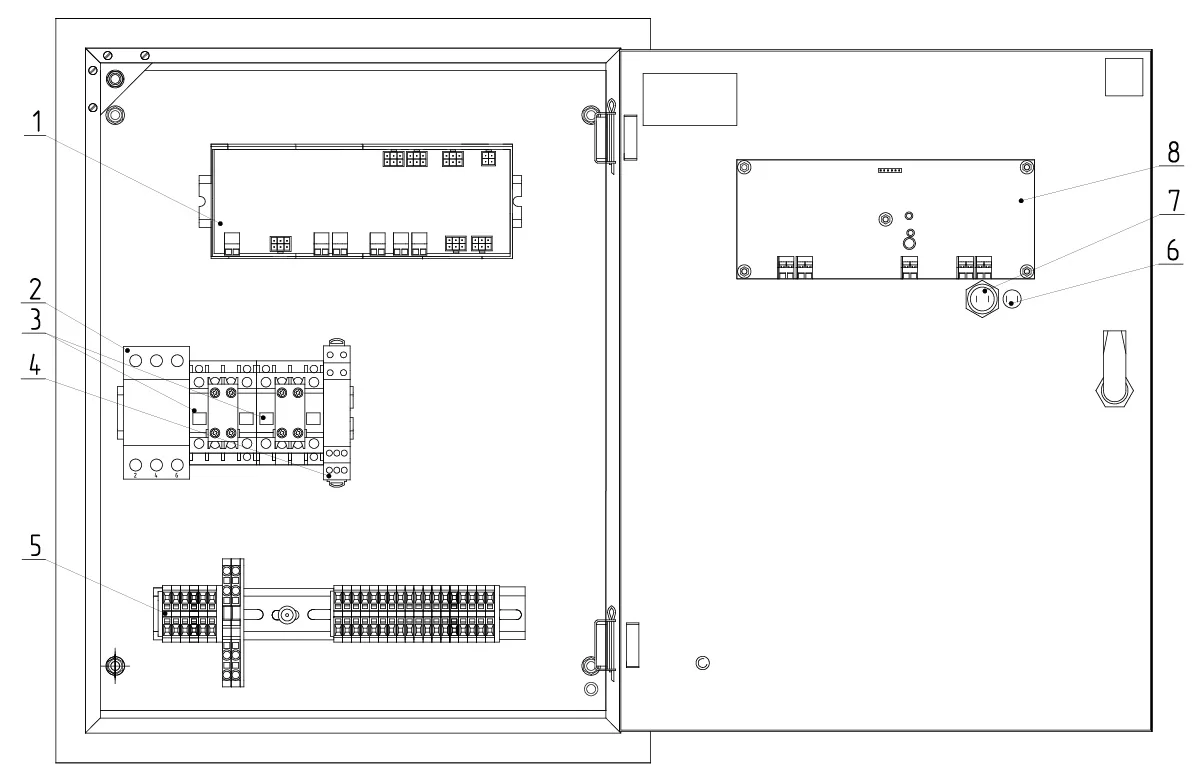

ШУЗ прот.R3 конструктивно выполнен в прямоугольном металлическом корпусе, внутри которого размещены:
- контроллер,
- вводной автоматический выключатель,
- контакторы,
- реле контроля трехфазного напряжения,
- клеммы для подключения внешних цепей,
- звуковой сигнализатор,
- переключатель УПРАВЛЕНИЕ,
- плата индикации.
| Назначение цепи | Номер клеммной колодки (обозначение на электрической принципиальной схеме) |
| ввод 400В фаза А (питание шкафа) | X1.1 |
| ввод 400В фаза В (питание шкафа) | X1.2 |
| ввод 400В фаза С (питание шкафа) | X1.3 |
| ввод 400В фаза А (питание двигателя) | X1.4 |
| ввод 400В фаза В (питание двигателя) | X1.5 |
| ввод 400В фаза С (питание двигателя) | X1.6 |
| ввод 400В N (нейтральный проводник) | X1.7 |
| ввод 400В PE (защитный проводник) | X1.8 |
| вход 1* | X1.9 |
| вход 1* | X1.10 |
| вход 2* | X1.12 |
| вход 2* | X1.13 |
| вход 3* | X1.15 |
| вход 3* | X1.16 |
| вход 4* | X1.18 |
| вход 4* | X1.19 |
| Неисправность (НЗ), (0,5А 230VAC, 0,5А 30VDC) | X1.24 |
| Неисправность (НЗ), (0,5А 230VAC, 0,5А 30VDC) | X1.25 |
| Неисправность (НР), (0,5А 230VAC, 0,5А 30VDC) | X1.26 |
| Неисправность (НР), (0,5А 230VAC, 0,5А 30VDC) | X1.27 |
| АЛС вход | X1.91 |
| АЛС вход | X1.92 |
| АЛС выход | X1.94 |
| АЛС выход | X1.95 |
Электропривод задвижки с дисковым затвором с блоком концевых и муфтовых выключателей (тип управления 2, конфигурация КВ-МВ):
Электропривод задвижки с шаровым затвором с блоком концевых выключателей, выполняющей функцию пополнения пожарного резервуара (тип управления 3, конфигурация КВ-ДУ):
При любом типе управления к шкафу подключаются кнопки устройства дистанционного пуска УДП:
Схема внешних подключений к шкафу управления задвижкой ШУЗ прот.R3
Для обеспечения контроля целостности сигнальных цепей необходимо включить в схему резисторы из комплекта поставки. Резисторы должны подключаться в непосредственной близости от датчиков.
- Модель: ШУЗ-3-00-R3
- Тип: шкаф управления электроприводной задвижкой
- Назначение: задвижка
- Трёхфазная электросеть
- Мощность: 3 кВт
- Силовые элементы автоматики Dekraft
- Адресный протокол R3
- Рабочее напряжение сети: 400 (+40/–60) В
- Номинальная частота 50 ±1 Гц
- Собственная потребляемая мощность от сети, не более: 30 ВА
- Тип системы заземления (выбирается при помощи перемычки): TN-C/ТN-S
- Степень защиты оболочки: IP 54
- Габаритные размеры ШУЗ прот.R3: 510х410х250 мм
- Вес: 12кг
- Средний срок службы, не менее: 10 лет
- Рабочий диапазон температур: от 0 до плюс 55°С
