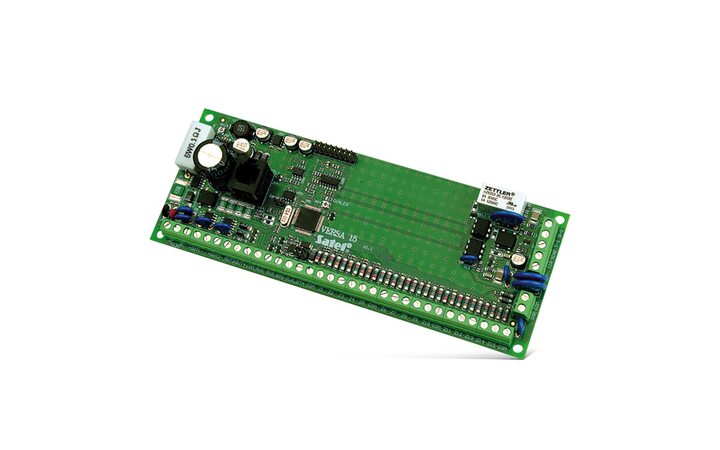

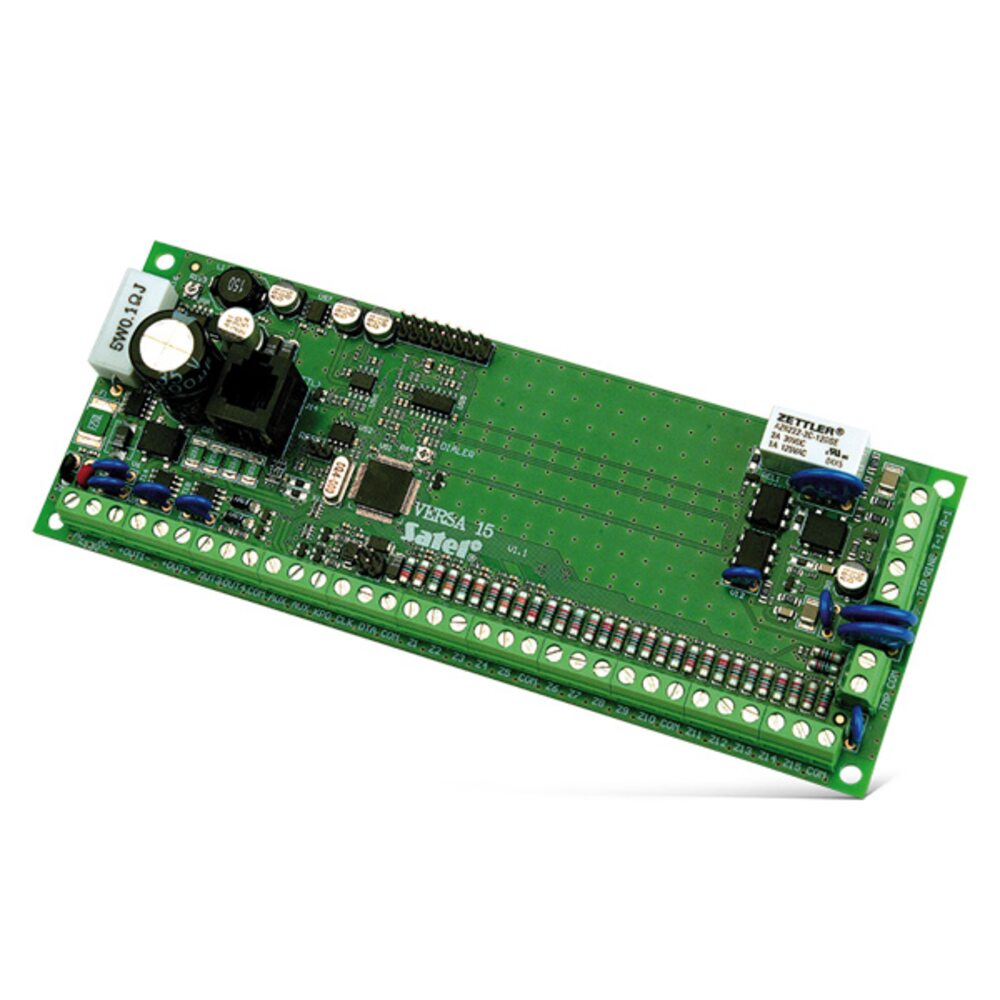

Satel VERSA 15

Приемно-контрольный прибор Satel VERSA 15 входит в состав семейства панелей Versa компании Satel и предназначен для создания системы охранной сигнализации на 15 свободно программируемых зон. При этом такую систему всегда можно расширить путем подключения различных модулей, которые позволят увеличить число зон сигнализации до 30 и выходов до 12, а также подключать беспроводные охранные датчики и оповещатели, управлять системой сигнализации с помощью радиобрелоков и проксимити-карт, а также выполнять речевое оповещение о системных событиях по телефону. Для программирования Versa-15 и всей системы локально можно использовать клавиатуры, а для дистанционного – ПО Dloadx, входящее в комплект поставки.

Для индикации состояния и настройки система сигнализации на базе ПКП Versa-15 может использовать два типа клавиатур: светодиодные и с жидкокристаллическим дисплеем. При этом светодиодная клавиатура передает информацию о состоянии системы охранной сигнализации через 36 светодиодов, а ЖК – с помощью дисплея, на котором отображается 2 строки, содержащие по 16 знаков. Также оба типа клавиатур информируют пользователя о состоянии охранной системы с помощью звуковых сигналов.

Для расширения системы охранной сигнализации беспроводными устройствами можно использовать контроллер ACU-100, который добавит в систему 30 зон и 12 беспроводных выходов. Чтобы обеспечить наибольшую дальность радиосвязи и избежать риска случайного маскирования беспроводных устройств людьми, находящимися внутри помещения, рекомендуется устанавливать контроллер, датчики и оповещатели сигнализации как можно выше. Для логического добавления в охранную систему и настройки беспроводных устройств используется программное обеспечение DLOADX.Управление охранной системой с помощью проксимити-карт и радиобрелоков. Versa-15 поддерживает интерфейсы считывателей INT-IT, благодаря чему система охранной сигнализации может управляться с помощью проксимити-карт. При этом возможно включать и выключать режим охраны групп системы, а также выполнять сброс тревоги. Кроме того, если ПКП дополнить модулем расширения INT-RX, то работой сигнализации можно будет управлять дистанционно с помощью радиобрелоков. В этом случае будут доступны следующие функции: постановка системы на охрану и снятие с охраны, разблокировка задержки тревоги, сигнализация о нападении, пожарная и медицинская тревога, а также включение и выключение электрооборудования.

Программируется система охранной сигнализации с помощью клавиатуры (локально) или с использованием персонального компьютера с установленным программным обеспечением DLOADX (локально и дистанционно). Во время настройки охранной системы может выполняться программирование следующих элементов: зоны, выходы, модули расширения сигнализации, беспроводные устройства, коды событий для мониторинга и др. Программирование с клавиатуры возможно после введения определенного пароля и перехода системы в сервисный режим. Программа DLOADX, входящая в комплект поставки Versa-15, обеспечивает обмен данными между компьютером и ПКП системы охранной сигнализации и позволяет просматривать состояние зон, групп, выходов и отслеживать аварии. Доступ к этой программе также закрыт паролем, а для защиты данных связь между ПО и Versa-15 шифруется. При этом для локального программирования используется порт RS-232 на плате ПКП и COM-порт компьютера (кабель DB-9FC). Дистанционно охранная сигнализация программируется по телефонной линии с применением аналогового модема, подключенного к компьютеру.

При необходимости, система охранной сигнализации, построенная на базе ПКП Versa-15, может быть разделена на две независимых части (группы), которыми считаются выделенные территории на охраняемом объекте. Разделение системы сигнализации на группы позволяет пользователю ставить и снимать с охраны только часть объекта, а также назначать для разных групп собственные правила ограничения доступа. Разделение охранной системы на группы выполняется при ее программировании с помощью ПО DLOADX или клавиатуры.

Технические характеристики

• Количество ШС 15 (30)

• Тамперный вход есть

• Максимальное число беспроводных устройств 30

• Количество программируемых выходов 4 (12)

• Работа с беспроводной системой ABAX есть

• Количество пользователей/установщиков 30/1

• Количество групп (разделов) 2

• Емкость журнала событий 2047

• Количество таймеров 4

• Число обслуживаемых клавиатур 6

• Считыватель проксимити карт 6

• Напряжение питания (±10%) 18 В AC; 50-60 Гц

• Тип блока питания А

• Напряжение питания главной платы (±10%) 13.7 В DC

• Максимальный ток блока питания 2 А

• Максимальный ток программируемых силовых выходов (±10%) 1.1 А

• Максимальный ток программируемых слаботочных выходов 50 мА

• Максимальная емкость аккумулятора 17 Ач

• Число выходов питания 2

• Шины связи 1

• Модуль автодозвона PSTN есть

• Телефонный мониторинг SIA; Contact ID и пр.

• Номера для телефонного оповещения 8

• Речевые сообщения 16

• Сообщения для передачи на пейджер/СМС 64

• Поддержка модулей GSM/GPRS есть

• GPRS-мониторинг через внешний модуль есть

• Поддержка модуля ETHM-1 есть

• Мониторинг через Ethernet-сеть есть

• Оповещение с помощью электронных писем через внешний модуль есть

• Диапазон рабочих температур, °С -30…+55

• Габаритные размеры, мм 180х68
