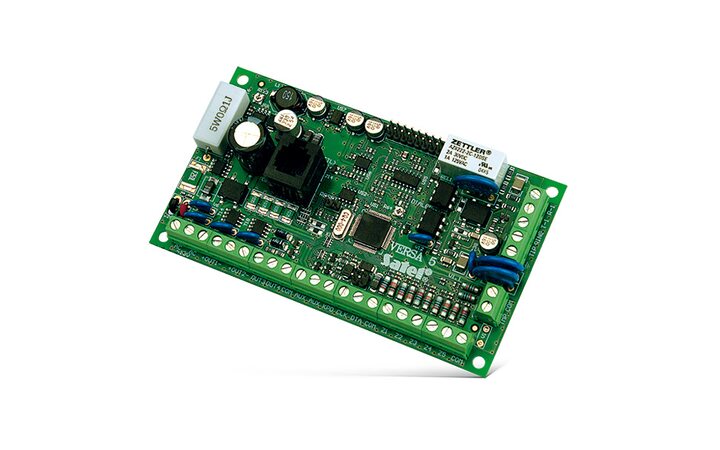

Satel VERSA 5

Микропроцессорный ПКП Satel VERSA 5 предназначен для создания комплексной системы сигнализации небольших объектов (квартиры, офиса, коттеджа, магазина...) с 5 свободно программируемыми зонами. При необходимости, такую систему всегда можно расширить за счет подключения к панели различных модулей, которые позволяют увеличить число зон ОПС до 30, а также управлять сигнализацией с помощью радиобрелоков и проксимити-карт. Кроме того, сигнализация квартиры может работать совместно с контроллером ACU-100, через который ПКП может взаимодействовать с беспроводными охранными датчиками, оповещателями и извещателями. Наличие телефонного модуля-автодозвонщика позволяет выполнять мониторинг системы с пульта центрального наблюдения.

Созданная на основе панели Versa 5, сигнализация квартиры способна выполнять следующие функции: обработка сигналов, полученных от датчиков, постановка/снятие системы ОПС на охрану, передача информации на пульт центрального наблюдения и инициирование тревожного оповещения при различных нарушениях охранной системы. Используя клавиатуру, подключенную к системе сигнализации, из квартиры можно активировать тревоги: «Нападение», «Пожар», «Помощь». Кроме того, клавиатура позволяет установить связь с компьютером и подать управляющие команды на электрооборудование (электромагнитные замки, кондиционеры, осветительные приборы и др.).

Среди основных преимуществ, которыми обладает сигнализация квартиры на базе Versa-5, можно выделить возможность разделения системы ОПС на 2 независимые группы, а также ее расширение до 30 программируемых зон и 12 программируемых выходов. Кроме того, такая сигнализация поддерживает 10 форматов передачи кодов событий, выполняет оповещение о тревогах на 8 телефонных номеров и автоматически диагностирует состояние установленных в квартире охранных устройств.

При необходимости, сигнализация квартиры может работать совместно с беспроводными охранными и пожарными датчиками, если к устройству подключить контроллер ACU-100, который добавляет в систему 30 зон и 12 беспроводных выходов. Благодаря использованию в составе сигнализации беспроводных датчиков и оповещателей можно избежать прокладки в квартире дополнительных проводов и установить устройства ОПС уже после проведения ремонта. В случае, когда сигнализация квартиры дополняется ACU-100 и беспроводными устройствами ОПС, необходимо учесть рекомендации специалистов Satel по установке этого оборудования как можно выше, чтобы обеспечить наибольшую дальность радиосвязи и минимизировать риск случайного маскирования устройств людьми, находящимися внутри квартиры. Для логического добавления в систему сигнализации беспроводного оборудования и его настройки используется программное обеспечение DLOADX.

Как и другие ПКП из семейства Versa, данная панель позволяет использовать для настройки и индикации состояния сигнализации квартиры 2 типа клавиатур: светодиодную и с ЖК-дисплеем. При этом светодиодная клавиатура информирует владельца квартиры о состоянии системы сигнализации с помощью 36 светодиодов, а в ЖК-клавиатуре для этих целей используется жидкокристаллический (ЖК) дисплей, отображающий 2 информационные строки, содержащие по 16 знаков каждая. Кроме того, в обоих типах клавиатур предусмотрено звуковое оповещение о состоянии охранной системы.

В зависимости от предпочтений специалистов, сигнализация квартиры может быть запрограммирована с помощью клавиатуры (локально) или с использованием персонального компьютера с установленным программным обеспечением DLOADX (локально и дистанционно). Во время настройки охранной системы может выполняться программирование следующих элементов: зоны, выходы, модули расширения сигнализации, беспроводные устройства, коды событий для мониторинга и др. Программирование ОПС квартиры с клавиатуры возможно после введения определенного пароля и перехода системы в сервисный режим.

При необходимости, сигнализация квартиры может быть разделена на две независимых части (группы). Например, к одной группе можно отнести шлейфы с устройствамисигнализации, защищающими окна, а к другой – с устройствами для защиты дверей и общего объема. Разделение охранной системы на группы позволяет владельцу квартиры ставить и снимать с охраны ту или иную группу устройств, а также назначать для разных групп собственные правила работы. Такое разделение охранной системы выполняется при ее программировании с помощью ПО DLOADX или клавиатуры.

Во избежание несанкционированных вмешательств в настройки системы, сигнализация квартиры может быть запрограммирована только пользователем, имеющим соответствующий пароль. При этом полный доступ ко всем настройкам Versa 5 обеспечивает сервисный пароль, а пароль пользователя позволяет управлять одной или двумя группами охранных устройств квартиры и может предоставлять различные полномочия. Кроме того, каждому пользовательскому паролю можно поставить в соответствие проксимити-карту или брелок, с помощью которых можно управлять выходами ПКП, вызывать нестандартные типы тревог в ОПС квартиры и разблокировать задержку тревоги.

Дополнительную надежность охранной сигнализации на базе Versa-5 обеспечивает антисаботажная защита, выполняющая активацию тревоги при нарушении любого элемента системы сигнализации квартиры, независимо от того, поставлена она под охрану или нет. Тревогу саботажа в ОПС могут вызвать такие события, как: отрыв охранных устройств от стены или другой монтажной поверхности, вскрытие корпусов любого оборудования, входящего в систему, повреждение кабеля сигнализации и т.п.

Технические характеристики

• Количество ШС 5 (30)

• Тамперный вход есть

• Максимальное число беспроводных устройств 30

• Количество программируемых выходов 4 (12)

• Работа с беспроводной системой ABAX есть

• Количество пользователей/установщиков 30/1

• Количество групп (разделов) 2

• Емкость журнала событий 2047

• Количество таймеров 4

• Число обслуживаемых клавиатур 6

• Считыватель проксимити карт 6

• Напряжение питания (±10%) 18 В AC; 50-60 Гц

• Тип блока питания А

• Напряжение питания главной платы (±10%) 13.7 В DC

• Максимальный ток блока питания 1 A

• Максимальный ток программируемых силовых выходов (±10%) 1.1 A

• Максимальный ток программируемых слаботочных выходов 50 мА

• Максимальная емкость аккумулятора 7 Ач

• Число выходов питания 2

• Шины связи 1

• Модуль автодозвона PSTN есть

• Телефонный мониторинг SIA; Contact ID и пр.

• Номера для телефонного оповещения 8

• Речевые сообщения 16

• Сообщения для передачи на пейджер/СМС 64

• Поддержка модулей GSM/GPRS есть

• GPRS-мониторинг через внешний модуль есть

• Поддержка модуля ETHM-1 есть

• Мониторинг через Ethernet-сеть есть

• Оповещение с помощью электронных писем через внешний модуль есть

• Диапазон рабочих температур, °С -30…+55

• Габаритные размеры, мм 120х68
