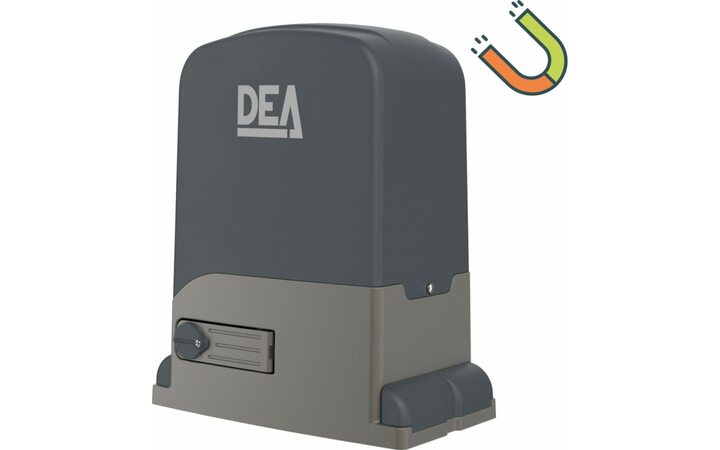

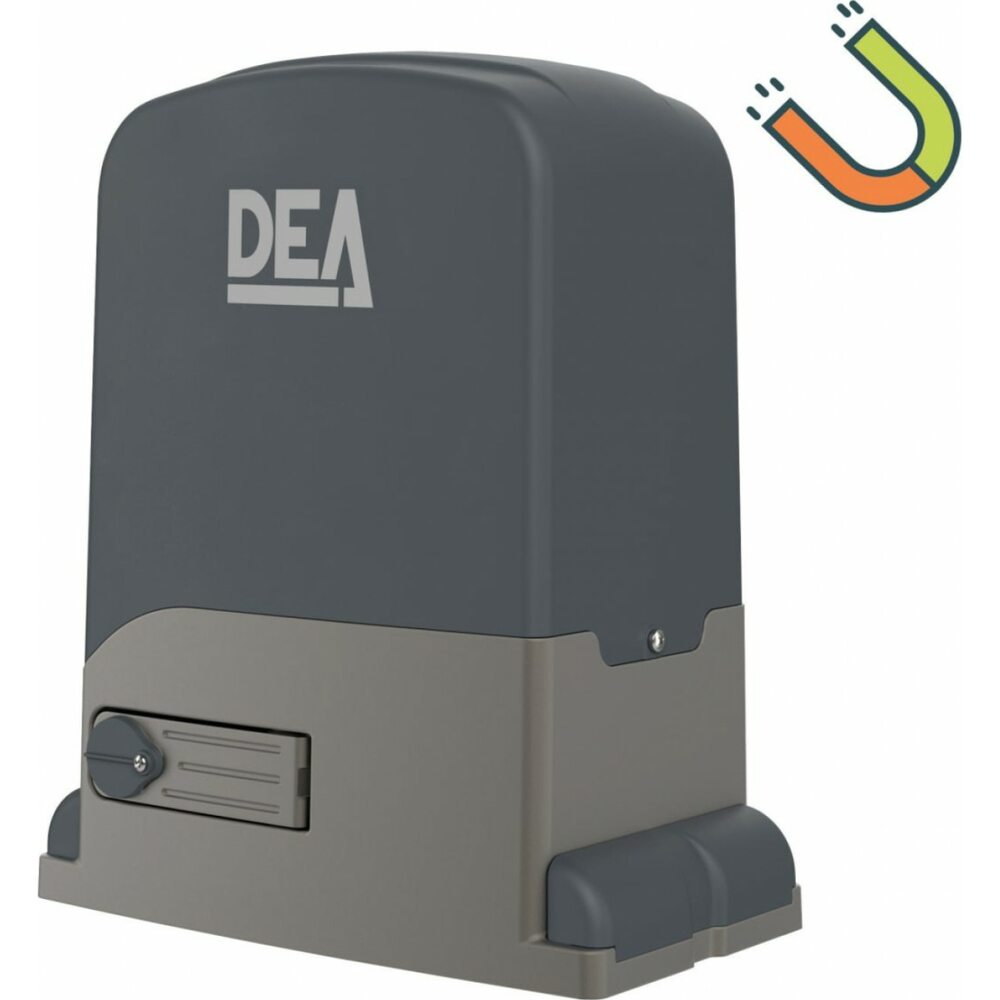

DEA REV 220/M

DEA REV 220/M Электропривод для промышленных  и тяжёлых бытовых откатных ворот ворот массой до 1400 кг.

Интенсивность использования: до 27 циклов в час. Блок управления NET 230N со встроенным энкодером (датчик, определяющий положение ворот). С магнитными концевиками! С точной регулировкой усилия, скорости,  замедления при открытии и закрытии. Режим 'калитка', система обнаружения препятствий. Более 90 настраиваемых параметров. В том числе автоматическое закрытие после пересечения фотоэлементов, управление открытием электрозащёлки калитки по отдельной кнопке пульта, управление освещением территории и многое другое. Данный продукт соответствует требованиям EN12453 и EN12445. Встроенная память на 100 пультов.

DEA REV 220/M Мощный, стильный, сверхнадёжный, так в трёх словах можно охарактеризовать электропривод откатных ворот REV 220/M. В современной автоматике для откатных ворот серии REV отлично сочетаются стильный дизайн, высокое тяговое усилие, безотказная работа и всё это с высоким уровнем безопасности и лёгкостью управления. Все приводы REV комплектуются блоками управления NET, что делает их функционал беспрецедентным. У вас есть система контроля доступа которая управляет многими процессами в доме? Вы хотите настроить работу, так как вам нравится? C REV 220/M в этом нет никаких сложностей.



Приводы данной серии являются промежуточным звеном между экстремально мощными приводами серии GULLIVER/N (для гигантских ворот) и LIVI/X (бытовые ворота для домашнего использования). REV применяют на стандартных промышленных воротах, проблемных воротах с конструктивными изъянами из-за которых ход ворот затруднён, а иногда и на больших бытовых воротах с шириной проезда более 6 метров, для хорошего запаса по мощности и рабочему ресурсу.



В комплект поставки входит непосредственно сам промышленный электропривод ворот REV 220/M.



Регулировочная пластина, позволяющая выставить с ювелирной точностью положение привода относительно земли. Позволяет добиться точного позиционирования привода даже при установке на неровной поверхности с перепадами по уровню (см. инструкцию).





Также в комплекте вы найдёте фундаментные болты для надёжного крепления электропривода к бетонной площадке, если бетон был залит до установки привода - вы можете использовать анкерные болты.





В комплект также входит два ключа для системы разблокировки (перевода ворот в режим ручного передвижения). Ключи находятся под внешней крышкой электропривода. Они закреплены непосредственно на электродвигателе при помощи пластиковой стяжки.



В каждой коробке с REV 220/M прилагается инструкция по монтажу и эксплуатации, на нескольких языках, включая русский. Весь процесс установки и настройки платы управления подробно расписан. Если у вас возникнут какие-либо технические вопросы - звоните, поможем.

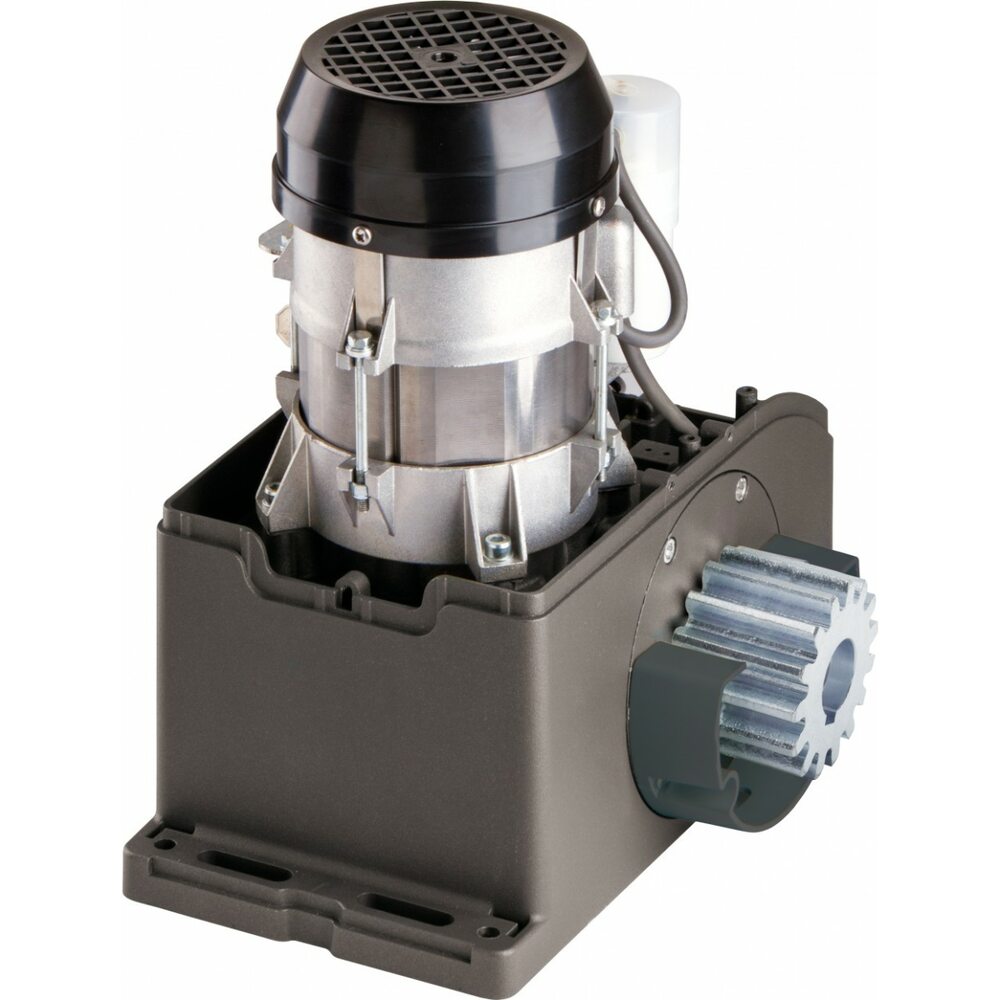

Мощный и безопасный электродвигатель

Высокий крутящий момент электродвигателя REV 220/M в каждый момент времени контролируется энкодером, в результате достигается высокий уровень безопасности в сочетании с мощным усилием. Кроме того двигатель оснащён крыльчаткой охлаждения для достижения увеличенной интенсивности и предупреждения срабатывания тепловой защиты, при экстремальных нагрузках.





Все детали электродвигателя выполнены с филигранной точностью на самом современном оборудовании. Это делает работу привода надёжной, долговечной и беспроблемной.

Усиленный сверхнадёжный стальной редуктор

Мощный электропривод, это ещё далеко не всё, что отвечает за надёжную работу привода. Очень важно каким образом крутящий момент с двигателя будет передаваться на ворота. Ведь любое слабое звено на этом пути может свести все старания двигателя к нулю. Нередко бывает, что двигатель выдаёт довольно большой крутящий момент, а редуктор передающий усилие на ворота сделан из пластмассы. Надёжность такого привода значительно снижается. Ни для одного продавца таких приводов не секрет, что шестерни из пластмассы это самый ходовой товар. После продаж таких приводов, продажи шестерён взлетают. И на них делают отдельный бизнес, ведь стоимость запчастей не такая уж низкая, плюс ко всему омрачается ситуация тем, что некоторое время ворота приходится открывать исключительно руками, да и за выезд ремонтников придётся рассчитаться. Виноватым в случившемся у таких недобросовестных продавцов принято выставлять ни в чём неповинного клиента. А клиенту ничего не остаётся как послушно платить. Причём замена пластмассовой начинки не даёт гарантии, что завтра не произойдёт тоже самое. Если вы не хотите постоянно слышать хруст перемалываемой в редукторе пластмассы, то REV 220/M это ваш правильный выбор, ведь ни для кого не секрет, что большинство крупных производителей автоматики ворот использует в качестве материала для шестерен пластмассу. Да-да такую же пластмассу, которую используют в шестернях на детских игрушечных машинках.  Догадаться о том какой будет срок службы у такого редуктора, стремительно превращаюшегося в пластмассовый салат - несложно. Что касается автоматики откатных ворот производства DEA System, то мы заботимся о качестве своей продукции больше, чем о набивании кошелька деньгами обманутых покупателей и поэтому все редуктора имеют надёжные металлические детали из высококачественных сплавов.

Все вращающиеся элементы закреплены на подшипниках, а не на пластмассовых втулках, подверженных быстрому износу.



Электродвигатель передаёт крутящий момент напрямую на стальной червячный вал, толщина которого в самом узком месте 30! мм, последний приводит в движение стальную шестерню. Вал вместе с электродвигателем вращается на трёх подшипниках и защищён резиновым сальником от попадания влаги, всё это делает работу всего узла практически безотказной. За всю нашу практику мы ни разу не видели, чтобы этот узел вышел из строя.





От червячного вала усилие передаётся на стальную ведомую шестерню. Эта шестерня имеет скос зубов, что значительно увеличивает устойчивость к нагрузкам и сокращает шум от работы редуктора. Шестерня через простой и надёжный механизм разблокировки передаёт усилие на мощный вал, вращающийся на двух полноценных подшипниках. Весь редуктор находится в водонепроницаемой области и полностью погружён в низкотемпературную смазку (-40С) Liqui Moly. Смазка не требует замены в течение всего срока службы электропривода. Результат такой простой и надёжной конструкции - 'неубиваемая' работа редуктора в самых сложных и суровых условиях. За всё время мы ни разу не видели механических поломок редуктора данного привода.





Полость редуктора надёжно защищена уплотнительными кольцами и сальниками от попадания внутрь влаги и воды из вне. В результате получаем сверхбольшой срок службы и отсутствие необходимости в периодической проверке и замене смазки редуктора.







Центральный вал электропривода DEA System передаёт усилие на зубчатое колесо, которое зацепляясь с зубчатой рейкой приводит в движение полотно ворот. Как и все остальные шестерни - зубчатое колесо электропривода DEA сделано из стали. Износостойкость такого зубчатого колеса просто колоссальная, даже после 5-7 лет на нём вы не увидите заметной выработки от зубчатой рейки. Этот узел практически вечный. Да в изготовлении такая шестерня в несколько раз дороже, чем отлитая из силумина, ведь чтобы её изготовить нужно выполнить минимум 10 операций, вместо одной при литье, но производитель DEA System на первое место всегда ставит экстремальную надёжность. Выбирая электропривод для ворот настоятельно рекомендуем обратить внимание на этот элемент, ведь силуминовая шестерня изнашивается крайне быстро и требует замены. Проверить материал зубчатого колеса крайне просто - поднесите к нему магнит. Сталь магнитится, а силумин - нет. Большинство же наших 'конкурентов' предлагает своим клиентам зубчатое колесо именно из сплава силумин, причём не самого высокого качества, по составу напоминающего стиральный порошок. Если такое зубчатое колесо протянет хотя бы два года, то это уже стоит считать большой жизненной удачей.

Новая система магнитных концевиков

Новые магнитные концевые выключатели с универсальной системой крепления на зубчатую рейку, которая облегчает установку и регулировку магнита на зубчатой рейке

Блок (плата) управления

Плата управления электропривода REV 220/M  защищена от воздействия внешней среды двумя надёжными кожухами. Снаружи весь привод защищает кожух из прочного ABS пластика, под которым расположен короб платы управления, который не имеет отверстий сверху и сбоку. Для чего применено такое решение? Во-первых двойная защита блока управления защищает плату от конденсата, который из-за перепада температур может возникнуть под внешней крышкой. Во-вторых даже при отсутствии внешней крышки - блок управления надёжно закрыт от попадания капель воды. Если поливать из чайника короб платы управления со снятым внешним кожухом - на плату управления не попадёт ни капли.





Все подключаемые провода в REV220/M заводятся в привод через резиновые уплотнительные кольца, это предотвращает попадание к блоку управления насекомых, которые при отсутствии такого простого, но очень важного элемента могут устроить большой фейерверк внутри блока управления.





Кроме максимальной надёжности и защищённности, блоки управления DEA максимально просто и удобно настраиваются. Монтажники, которые уже программировали плату управления на REV 220/M, повторно могут это делать практически с закрытыми глазами. Плата управления повёрнута во внешнюю сторону, для удобного программирования. Кроме того можно ослабить всего один винт и плату вместе с коробом можно взять в руки и удобно расположившись выполнить всего лишь два действия: прописать пульты и настроить ход ворот, чтобы плата управления запомнила требуемую ширину проезда. Эти процедуры настолько просты, что выполнить их без труда сможет даже второклассник. Нет необходимости стоять в неудобной позе просовывая голову между электроприводом и воротами. Не нужно устраивать возле ворот многочасовые 'танцы с бубном', вся процедура программирования привода у непрофессионала займёт не более 5 минут.





Плата управления NET230N, установленная на приводе REV 220/M проста в настройке и обладает самым широким функционалом среди известных производителей автоматики для ворот. Если при монтаже вы не хотите уделять своё внимание настройке множества параметров - вам достаточно выполнить лишь два обязательных действия: 'привязать' пульты управления к плате управления и настроить ход ворот (электропривод запоминает ширину проезда и прилагаемое усилие на каждом участке движения), все остальные параметры по умолчанию запрограммированы на заводе. Действия по настройке платы управления выполняются при помощи всего трёх кнопок: '+', '-', 'ОК' и LED дисплея. После программирования обязательных параметров - привод полностью готов к работе. Но если обратиться к инструкции и прочитать её более глубоко, можно настроить множество параметров, работа которых вызывает восторг даже у искушённых клиентов. Среди них есть как привычные: режим калитка, настройка усилия, замедления в крайних положениях ворот, так и множество параметров, которые не всегда встретишь даже у премиальных производителей. Среди таких параметров: автоматическое закрытие после освобождения проезда (фотоэлементов), управление освещением во дворе (по отдельной кнопке пульта или автоматически), открытие электрозамка калитки (с разнообразной логикой работы), светофорное регулирование, в том числе и со встречным разъездом, интеграция в любую систему управления доступом или 'умный дом'., режим 'тамбура', 'безопасное движение', 'облегчённая разблокировка' и множество других, все они описываются в инструкции по эксплуатации. Кроме того наши специалисты всегда готовы помочь консультацией по настройке автоматического привода ворот REV 220  даже под очень специфические задачи, с которыми автоматика других производителей не справляется.
