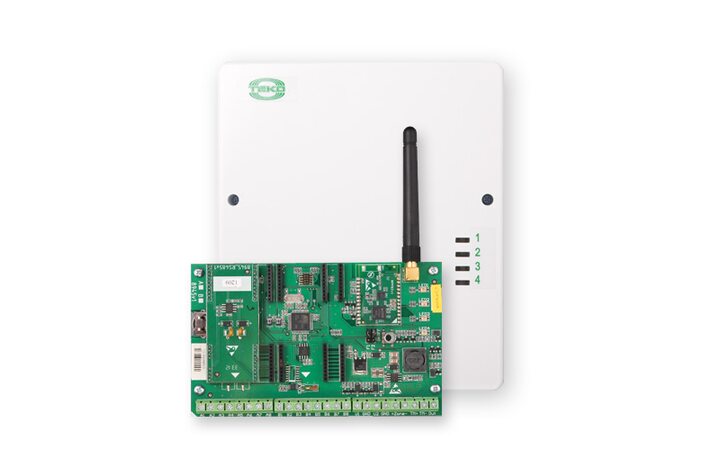

Теко Астра-Z-8945 исп.А

Теко Астра-Z-8945 исп.А приемно-контрольный прибор для работы в системе Астра-Zитадель. Содержит встроены модули: приемо-передающий РПП и Астра-RS-485. Диапазон работы 2,4-2,48 ГГц, поддержка до 2000 радиоустройств различных типов через радиорасширители, до 240 ШС через проводные расширители Астра-713. Программирование и мониторинг с ПК с помощью программного комплекса мониторинга (ПКМ) Астра-Z,также возможность установки дополнительных функциональных модулей: Астра-PSTN, Астра-МР. Антенна и лазерный пульт Астра-942 в комплекте.

Назначение

• организация комбинированной охранно-пожарной системы сигнализации путем совместной работы расширителей беспроводных и проводных зон на интерфейсе RS-485,


• контроль состояния радиоканальных извещателей системы Астра-Zитадель через ретрансляторы-маршрутизаторы и радиорасширители 'Астра-Z-8945 исп.Б',


• контроль состояния охранно-пожарных ШС через расширители проводных зон 'Астра-713',


• детализация контроля до индивидуального извещателя/ШС (адресность),


• управление радиоканальными речевыми оповещателями,


• управление проводными средствами оповещения,


• выдача извещений на ПЦН и другую аппаратуру через системные выходы типов Relay (реле) и OC (”открытый коллектор”) в различных устройствах системы,


• информационный обмен по интерфейсу RS-485 с коммуникатором GSM 'Астра-884', пультами управления 'Астра-814', модулями индикации 'Астра-863' и релейными модулями 'Астра-823',


• информационный обмен с программным комплексом мониторинга (ПКМ) системы 'Астра-Zитадель' через интерфейс USB,


• ведение архива событий.

Особенности

• двусторонний радиообмен в соответствии со стандартом для беспроводных сетей IEEE 802.15.4 и спецификацией ZigBee Pro,


• 2 универсальных слота (А и Б) для установки следующих сменных модулей:


• модуля интерфейса 'Астра-RS-485' (обеспечивает проводную связь между устройствами системы, входит в комплект поставки),


• модуля реле 'Астра-МР' ( обеспечивает 4 реле, коммутация нагрузки с током до 0,1 А, с напряжением до 100 В, в комплект поставки ППКОП не входит, поставляется отдельно),


• модуля 'Астра-PSTN' (обеспечивает дозвон по телефонным линиям, работает в форматах Contact ID, SIA, в комплект поставки ППКОП не входит, поставляется отдельно),


• суммарное количество устройств всех типов (МР, GSM, РР, РП), подключаемых по интерфейсу RS-485 - до 250,


• количество подключаемых радиорасширителей 'Астра-Z-8945 исп.Б' (РР) - до 7,


• количество подключаемых проводных расширителей 'Астра-713' (РП) - до 30,


• количество подключаемых модулей реле 'Астра-823' (МР) - до 250,


• количество подключаемых GSM-коммуникаторов 'Астра-884' - 1,


• общее количество радиоустройств в системе - до 2000,


• общее количество ШС в системе - до 240,


• количество логических разделов в системе - до 250,


• количество универсальных системных выходов - до 250,


• количество пользователей системы - до 250,


• количество пользователей с правами дистанционного управления по GSM - 8,


• количество получателей оповещения по GSM и PSTN - 8,


• количество идентификаторов управления системой (PIN-кодов, брелоков, ключей ТМ) - до 1000,


• количество считывателей идентификаторов в системе - до 50,


• вход для подключения считывателей идентификаторов ТМ (Touch memory по спецификации Dallas Semiconductor DS1990A(R)),


• выход типа 'открытый коллектор' (клемма OUT) для подключения индикатора считывателя ТМ,


• мпо 4 пары универсальных входов/выходов (клеммы А1-А8, В1-В8) для каждого слота встроенных модулей, для которых могут быть инициированы назначения в зависимости от типа установленного модуля,


• два входа питания (основной и резервный) по ГОСТ Р 53325,


• электропитание от внешних резервированных источников питания c номинальным напряжением 12 В или 24 В,


• вход контроля исправности внешнего источника питания по ГОСТ Р 53325 (клеммы ZONE*),


• четыре трехцветных светодиодных индикатора для отображения состояний системы по ГОСТ Р 53325,


• журнал событий объемом до 10000 событий (с указанием даты и времени события),


• интерфейс USB для связи с ПК.


• *Примечание - Вход ZONE не предназначен для подключения извещателей и их питания по шлейфу.

Основные данные

• работает в качестве центрального управляющего устройства многокомпонентного ППКОП системы с возможностью обработки дополнительных расширителей беспроводных и проводных зон, имеет часы реального времени и дополнительную память,


• работа многокомпонентного ППКОП основана на анализе информации в общих логических разделах, получаемой от различных источников извещений:


• радиоустройств системы через радиорасширители 'Астра-Z-8945 исп. Б',


• шлейфов расширителей проводных зон 'Астра-713',


• других устройств системы, работающих по интерфейсу RS-485,


• каждому пользователю системы можно назначить любое количество идентификаторов различного физического типа (брелоки, ТМ, PIN-коды).
• Каждому идентификатору могут быть присвоены различные полномочия на взятие/снятие отдельных разделов и групп разделов и тактики использования,


• возможность управления конкретным идентификатором с назначенными полномочиями дополнительно ограничивается привязкой к считывателям, что образует дополнительные условия доступа для управления системой или отдельными процедурами в ней,


• все события в системе распределяются в фиксированных категориях, что обуславливает однозначный способ реагирования и должно учитываться при настройках для передачи получателям удаленного оповещения,


• 'Астра-Z-8945 исп. А' обеспечивает передачу и прием информации в ТФОП через встроенный модуль 'Астра-PSTN', а также в сеть GSM через серийный коммуникатор 'Астра-884', подключаемый по интерфейсу RS-485,


• удаленное оповещение о состоянии системы (или отдельных ее частей) осуществляется 8-ми получателям в различных каналах с однократным резервированием в форматах:


• Contact ID в каналах ТФОП и GSM


• SIA FSK в канале ТФОП


• речь в канале GSM


• SMS в канале GSM,


• ППКОП системы обеспечивает дистанционное управление от 8-ми пользователей в канале GSM по паролям. Управление возможно либо с любого телефона, либо с привязкой к заданным номерам телефонов при условии обязательной работоспособности услуги АОН,


• речевое оповещение в обеспечивается в 96 зонах с возможностью построения сценариев аналогично серийному ППКОП 'Астра-Z-812М',


• управление системными выходами обеспечивается 9-ю типовыми режимами по логике, аналогичной серийному ППКОП 'Астра-Z-812М',


• распределенный ППКОП позволяет создавать СОУЭ до 4-го типа включительно по СП3.13130.2009,


• при работе распределенного ППКОП под контролем ПКМ 'Астра-Z' управление обеспечивается по заданным в настройках полномочиям операторов.
