Теко Security Hub с видеокамерой

Теко Security Hub с видеокамерой - комплект «Security Hub» является первым шагом пользователя к системе Умный дом, управляемой из любого места, где есть доступ в сеть Интернет. После установки приложения, подключения контроллера к серверу программно-аппаратного комплекса (ПАК) 'АСТРА', размещения радиодатчиков из комплекта и подключения видеокамеры пользователь получает простейшую систему охраны, которую впоследствии можно расширить беспроводными датчиками протечки воды, задымления, температуры и др.

Особенности

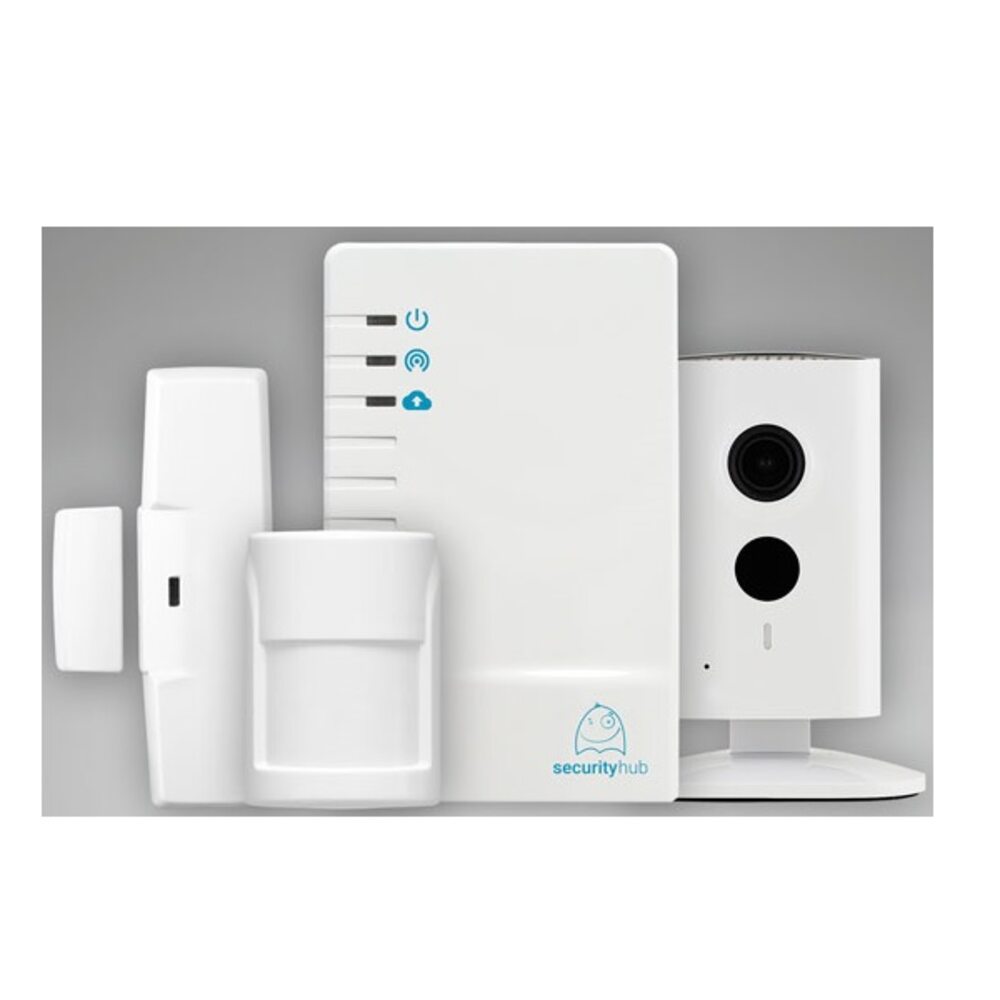

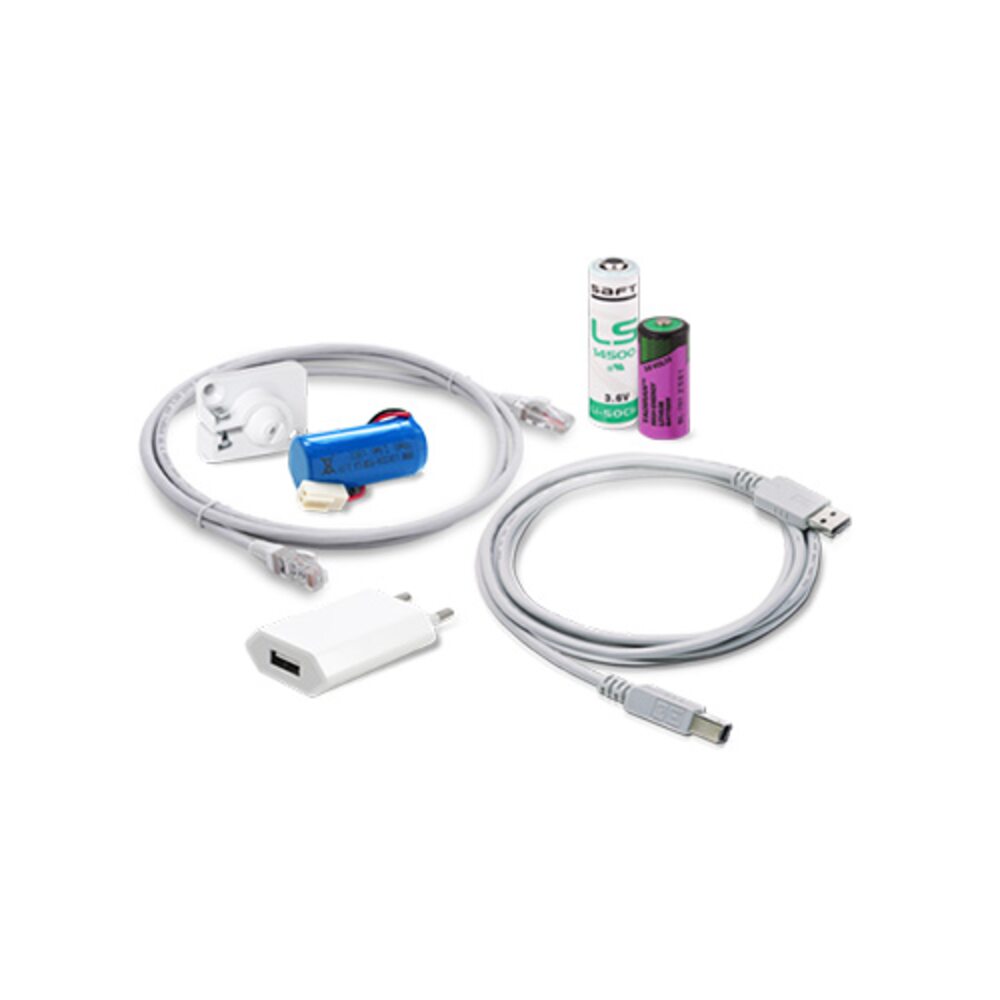

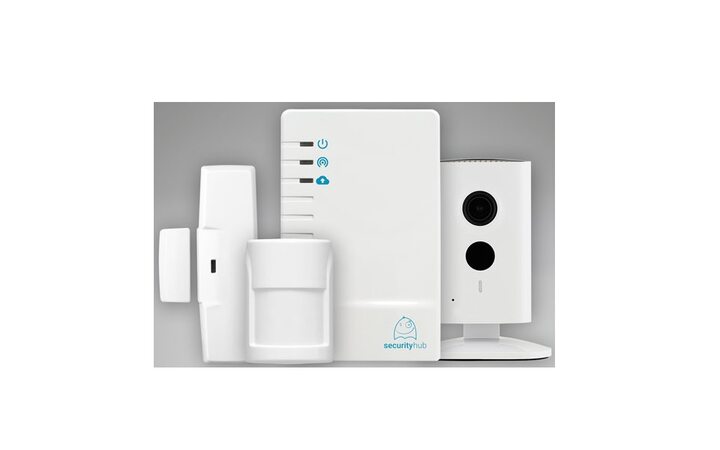

• комплект состоит из контроллера Security Hub с аккумуляторной батареей, сетевого адаптера с кабелем USB, радиодатчиков движения и открытия двери/окна с элементами питания и видеокамеры. Функционал комплекта расширяется беспроводными датчиками разбития стекла, протечки воды, задымления и др.,
• настройка и обслуживание контроллера производится с помощью мобильного или веб приложения и встроенной в него пошаговой инструкции пользователя. Мобильное приложение устанавливается из магазина приложений,
• контроллер обеспечивает обмен информацией с мобильным и веб приложениями через сервер ПАК 'АСТРА':
• по проводному каналу, через разъем типа RJ45 (Ethernet 10BASE-T) и сеть провайдера, по беспроводному каналу, через две SIM карты (GPRS/EDGE) оператора сотовой связи стандарта GSM,
• основным каналом обмена является проводной, далее по приоритету следуют SIM1, SIM2, SH обменивается данными с датчиками в диапазоне частот (434,42±0,2%) МГц по протоколу «Астра-РИ-М» и поддерживает максимум 32 радиодатчика.
• настроенный контроллер обеспечивает: работу с сервером по каналу TCP, регистрацию (добавление) радиодатчиков, обработку состояний радиодатчиков, выдачу состояний радиодатчиков на встроенный индикатор и интернет-приложение, управление объектом из интернет-приложения и с помощью ключей Touch Memory, управление выходами (релейными и «открытый коллектор»).

Основные данные

• электропитание контроллера осуществляется от бытовой сети 230 В 50 Гц через сетевой адаптер из комплекта поставки,
• контроллер имеет возможность электропитания от внешних источников (основного и резервного) c номинальным напряжением 12 В через клеммы +12V- и/или +12VR-,
• для обеспечения резервирования электропитания в контроллер установлена литий-ионная (Li-Ion) аккумуляторная батарея (АКБ) типоразмера 2/3 A с номинальным напряжением 3,7 В, емкостью 600 или 700 мА/ч (в зависимости от текущей комплектации), на плате установлен разъем для подключения АКБ*,
• контроллер имеет встроенный вход Touch Memory (ТМ) для подключения считывателя ключей стандарта «iButton» и/или клавиатуры «Астра-КТМ-С». Коды ТМ регистрируются из интернет-приложений,
• контроллер имеет 4 программируемых входа (+CON1-, +CON2-, +CON3-, +CON4-) для подключения проводных датчиков охранного, пожарного и технологического типов,
• контроллер имеет два встроенных сигнальных реле с программируемыми режимами работы,
• клеммы CONx- могут быть запрограммированы как выход 'открытый коллектор' для подключения сирены и сигнальной лампы (например, Астра-10 исп. М2),

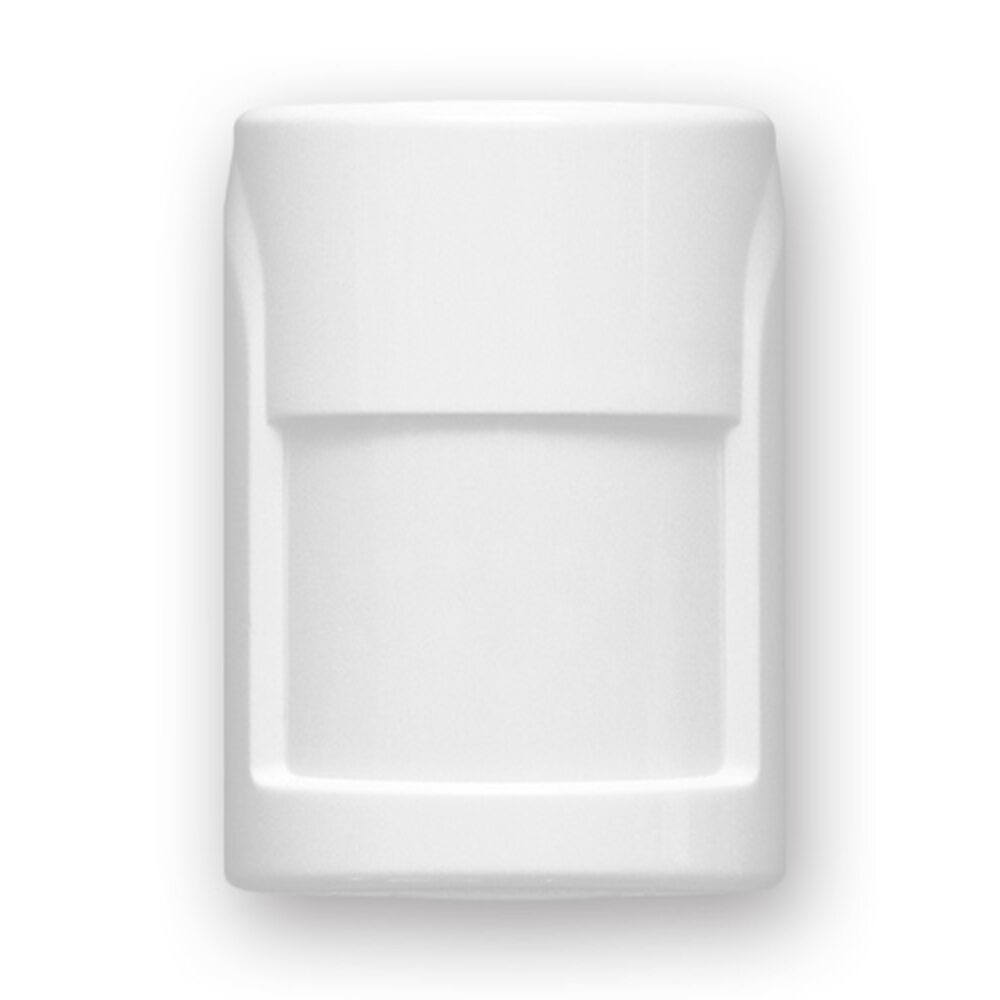

• датчик движения Астра-5121 предназначен для обнаружения проникновения в охраняемое пространство закрытого помещения, формирования извещения о тревоге и передачи извещения по радиоканалу на контроллер. Датчик устойчив к перемещению домашних животных весом до 20 кг,

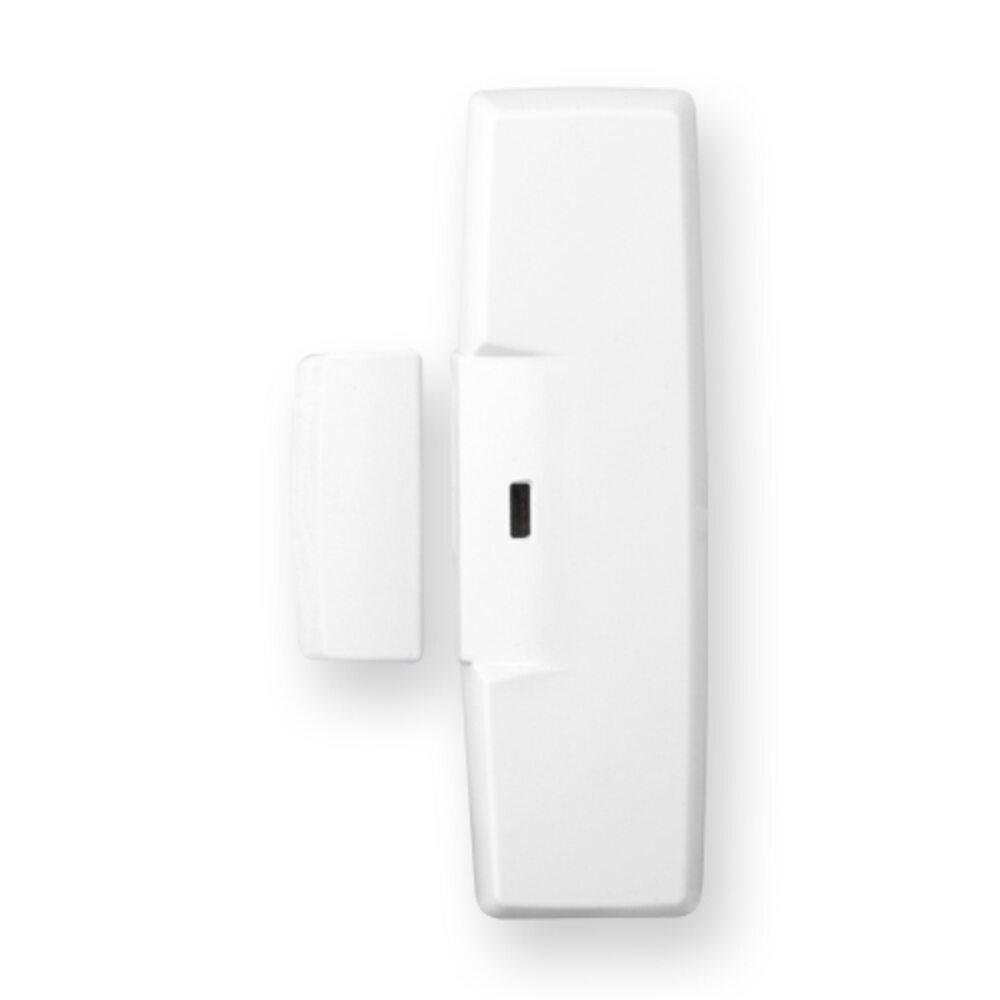

• датчик открытия двери/окна Астра-3321 предназначен для блокировки на открывание или перемещение конструкций, выполненных из магнитонепроводящих (алюминиевых, деревянных, пластиковых и т.д.) материалов, формирования извещения о тревоге и передачи извещения по радиоканалу на контроллер,

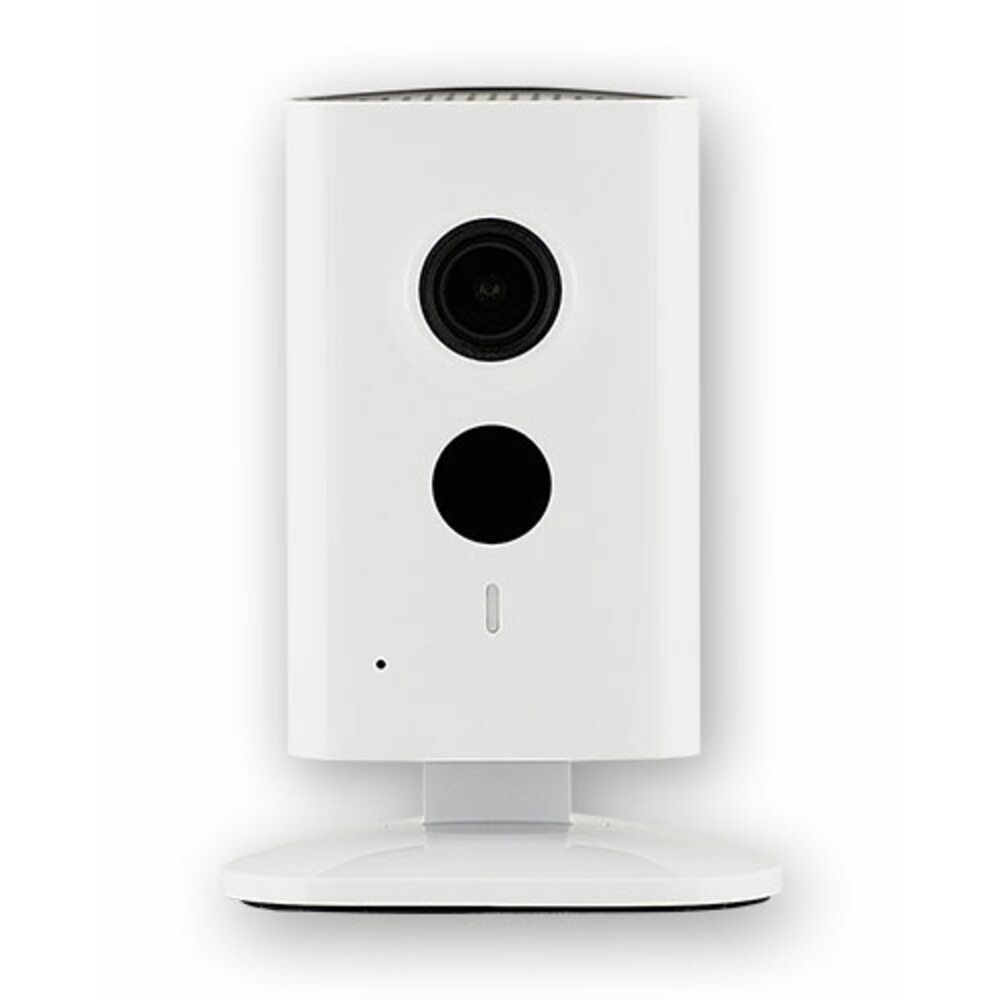

• видеокамера предназначена для удаленного наблюдения за домом или бизнесом через Интернет. Камера подключается по Wi-Fi к роутеру. Электропитание камеры осуществляется от бытовой сети 230 В 50 Гц через адаптер питания из комплекта поставки. Настройка выполняется с помощью приложений по инструкции из комплекта поставки.

* 1. Подключение АКБ производится непосредственно перед подачей на контроллер внешнего питания. От АКБ запуск контроллера невозможен.

2. При переходе на питание от АКБ: контроллер обеспечивает связь только по беспроводному каналу GSM, контроллер не поддерживает работу проводных датчиков пожарного типа.

Типовые схемы применения

• Беспроводная система «умного дома» для квартиры
• Дистанционное управление электромагнитным замком и контроль открытия двери.

Технические характеристики

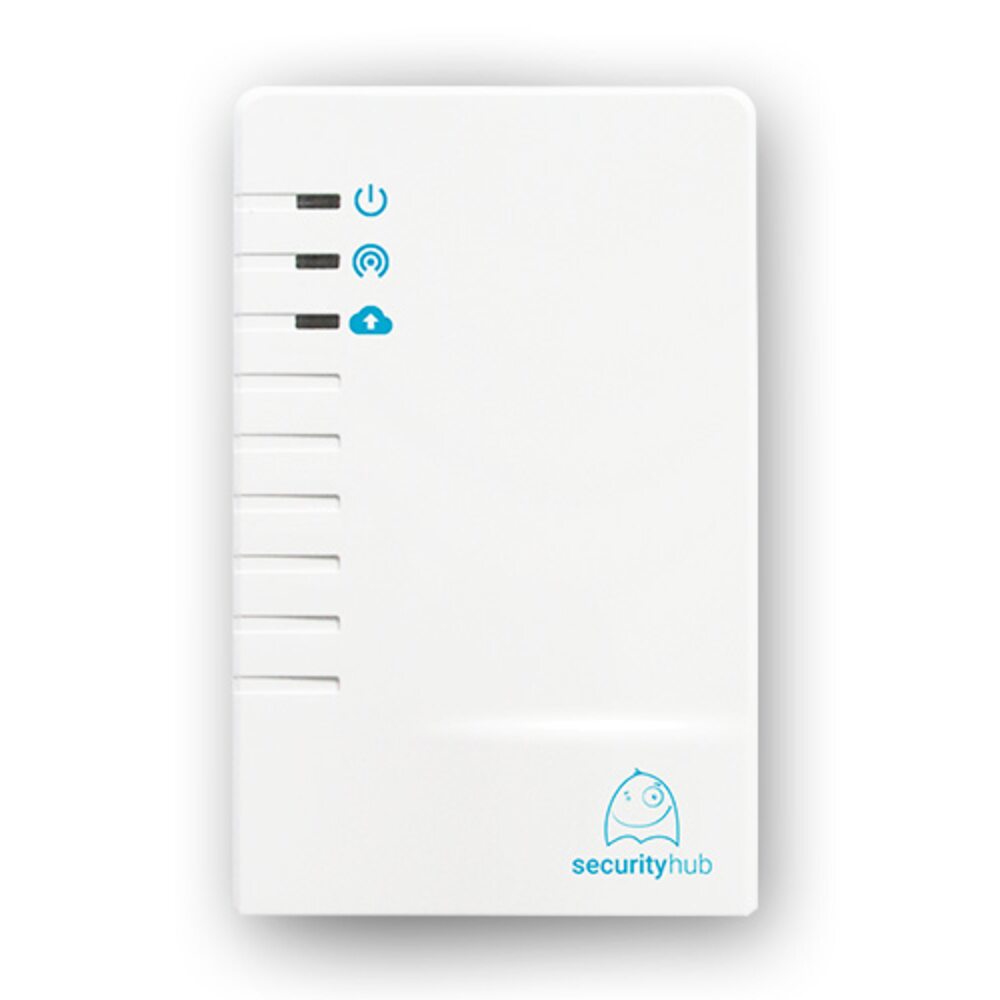

Контроллер «Security Hub»:

• напряжение основного питания 5 В ± 5%
• максимальный ток потребления, не более 500 мА
• номинальный ток потребления, не более 200 мА
• напряжение питания от АКБ от 3,3 до 4,2 В
• время работы от АКБ, не менее 4 ч
• порог передачи информации о разряде АКБ 3,5 В
• время заряда полностью разряженной батареи, не более 10 ч
• время технической готовности, не более 60 с
• габаритные размеры 136 x 86 x 38 мм
• масса без АКБ 0,14 кг

Датчик движения Астра-5121:

• диапазон обнаруживаемых скоростей перемещения от 0,3 до 3,0 м/с
• напряжение питания от 2,2 до 3,2 В
• габаритные размеры 70 x 51 x 42 мм

Датчик открытия двери/окна Астра-3321:

• расстояние срабатывания от 20 до 30 мм
• расстояние восстановления от 13 до 23 мм
• напряжение питания от 2,8 до 3,6 В
• габаритные размеры 109 x 34 x 27 мм

Видеокамера:

• видео 1280х960 30FPS
• матрица 1,3 Мпикс, 1/3” CMOS
• фокусное расстояние 2,3 мм
• угол обзора (горизонтальный) 125 °
• инфракрасная подсветка до 10 м
• Wi-Fi: EEE802.11b/g/n до 50 м
• интерфейс MicroUSB
• аудио встроенный динамик и микрофон
• габаритные размеры 76 x 65 x 107 мм

Условия эксплуатации:

• диапазон температур для контроллера от - 20 до + 55 °С -
• диапазон температур для Астра-3321 от - 20 до + 50 °С
• диапазон температур для камеры от - 10 до + 45 °С
• относительная влажность воздуха без конденсации влаги до 98 % при + 40 °С

Радиоканал:

• рабочая частота 433,42 МГц (литера «1»)
• радиус действия радиоканала на прямой видимости, не менее* 100 м
• * Радиус действия в значительной степени зависит от конструктивных особенностей помещения, помеховой обстановки. Максимальные параметры дальности обеспечиваются при выполнении наилучших условий установки SH и датчика.

Информативность

• три двухцветных индикатора: индикатор «ПИТАНИЕ» - состояние питания и охраны, индикатор «РАДИОСЕТЬ» - общее состояние датчиков, индикатор «СВЯЗЬ» - состояние связи с сервером ПАК 'Астра',
• сетевой интерфейс LAN (Ethernet 10/100 Base-T) для обмена информацией с мобильным и веб приложениями через сервер ПАК 'Астра',
• беспроводной канал через SIM карту (GPRS/EDGE) оператора сотовой связи стандарта GSM для обмена информацией с мобильным и веб приложениями через сервер ПАК 'Астра'.
