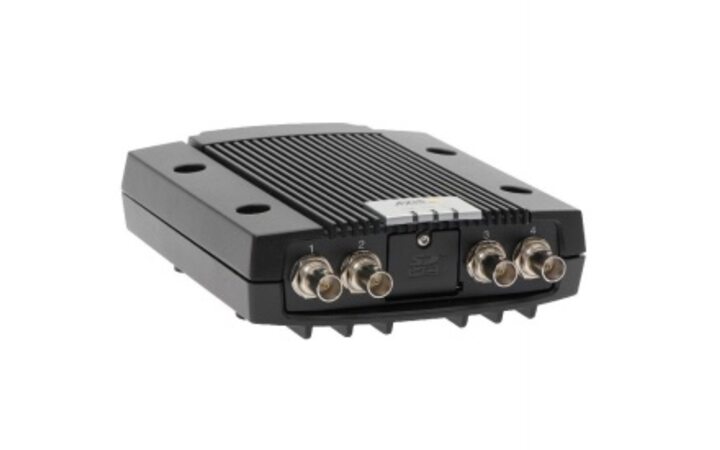

AXIS Q7424-R MKII (0742-001)

AXIS Q7424-R MKII - видеокодер представляет собой отдельное решение, реализованное в виде прочного устройства, которое имеет от одного до четырех каналов. Это устройство позволяет превратить аналоговые камеры в систему охранного видеонаблюдения на базе IP для применения в суровых условиях. Этот видеокодер идеально подходит для использования в таких непростых ситуациях, как мониторинг транспортных потоков, видеонаблюдение в городе и в аэропортах.

Модель Q7424-R MKII специально создана для работы в суровых условиях, включающих вибрацию, удары и экстремальные температуры. Диапазон рабочих температур видеокодера — от -40°C до 75°C. Устройство может одновременно передавать два видеопотока для каждого канала — один в формате H.264, второй в формате Motion JPEG — с полной частотой кадров для всех разрешений вплоть до D1 (720 x 480 для NTSC или 720 x 576 для PAL). Формат сжатия видео H.264 значительно снижает объем передаваемого трафика и объем памяти для хранения файлов без ущерба для качества изображения; а кодек сжатия Motion JPEG в свою очередь повышает гибкость в применении системы.

Видеокодер Q7424-R MKII отличается эффективным управлением событиями благодаря таким интеллектуальным видеотехнологиям, как оповещение при несанкционированных действиях, детектор движения и детектор звука. Отметим, что все это реализовано помимо приложений прикладной платформы камер AXIS. Устройство Q7424-R MKII оснащено SFP-слотом для подключения оптических модулей, что дает установщикам гибкие возможности для экономичного использования видеокодеров в сетях значительной протяженности.

Поддержка технологии Power over Ethernet в модели Q7424-R MKII дополнительно упрощает процесс установки, поскольку требуется проложить только один кабель. Управление панорамированием, наклоном и зумом доступно для всех четырех видеоканалов, что обеспечивает управление аналоговыми PTZ-камерами и купольными PTZ-камерами. Видеокодер также имеет встроенный слот для карты памяти, на которую выполняется локальная запись данных

Технические характеристики

• Сжатие видео Базовый и основной профили H.264 (MPEG-4, часть 10/AVC) Motion JPEG

• Разрешение От 176 x 120 до 720 x 576

• От 176 x 120 до 1536x1152 в режиме квадратора

• Частота кадров H.264: 25/30 (50/60 Гц) кадр/с 15 кадр/с в режиме квадратора с полным разрешением Motion JPEG: 25/30 (50/60 Гц) кадр/с 15 кадр/с в режиме квадратора с полным разрешением

• Передача видеопотока Многопоточная передача в форматах H.264 и Motion JPEG: один поток в формате H.264 и один поток в формате JPEG по каждому каналу (всего 8 потоков) с полной частотой кадров

• Индивидуально настраиваемые потоки с макс. разрешением при 25/30 кадр/с; кол-во потоков может быть увеличено при идентичности или ограничениях по частоте кадров/разрешению

• Контролируемая частота кадров и полоса пропускания; VBR/CBR H.264

• Настройки изображения Сжатие, цвет, яркость, контраст, коррекция соотношения сторон, зеркальное отражение изображений, зоны маскирования, улучшенный фильтр устранения чересстрочной развёртки, оконечная нагрузка для видеосигнала, фильтрация-сглаживание, подавление непостоянного шума

• Поворот: 90°, 180°, 270°
  Панорамирование, наклон и масштабирование

• Поддерживается широкий диапазон аналоговых PTZ-камер 100 предустановок на камеру, режим патрулирования, очередь доступа к PTZ управлению

• Поддержка джойстиков, совместимых с Windows
  Аудио

• Передача аудиопотока Двухсторонняя

• Сжатие аудио AAC-LC 8/16 кГц, G.711 PCM 8 кГц, G.726 ADPCM 8 кГц

• Настраиваемый битрейт
  Ввод/вывод аудио

• Один вход для внешнего микрофона или линейный вход и один линейный выход
  Сеть

• IP address Один IP-адрес для всех четырех каналов

• Безопасность Защита паролем, фильтрация IP-адресов, шифрование HTTPSa, контроль сетевого доступа IEEE 802.1Xa, дайджест-проверка подлинности, журнал доступа пользователей

• Поддерживаемые протоколы IPv4/v6, HTTP, HTTPSa, QoS Layer 3 DiffServ, FTP, CIFS/SMB, SMTP, Bonjour, UPnP™, SNMPv1/v2c/v3 (MIB-II), DNS, DynDNS, NTP, RTSP, RTP, TCP, UDP, IGMP, RTCP, ICMP, DHCP, ARP, SOCKS
  Системная интеграция

• Программный интерфейс Открытый API для интеграции ПО, включая VAPIX® и прикладную платформу для камер AXIS;

• Система размещения видео AXIS (AVHS) с подключением камеры одним щелчком

• Профиль ONVIF Profile S;

• Интеллектуальное видео Видеодетектор движения, активное оповещение при несанкционированных действиях, детектор звука, платформа приложений камер AXIS (для одного канала)

• Срабатывание сигнала тревоги

• Интеллектуальные видеотехнологии, внешние входы, потеря видеосигнала
  Действия по событиям

• Загрузка файлов: по FTP, HTTP и электронной почте

• Уведомления: по электронной почте, HTTP и TCP

• Видео- и аудиозапись в локальное хранилище

• Буферизация видео до и после тревоги

• Предустановленные параметры PTZ, выходной сигнал на внешнее оборудование

• Потоковая передача данных Данные событий
  Общие характеристики

• Материал корпуса Отдельный алюминиевый корпус

• Память ОЗУ: 512 Мб, флэш-память: 128 Мб

• Питание 8–28 В пост. тока, макс. 10 Вт, 20–24 В пер. тока, макс. 15,6 ВА

• Технология Power over Ethernet IEEE 802.3af/802.3at, тип 1, класс 3

• Разъемы 4 входа BNC для аналогового композитного видео

• Клеммная колодка для мономикрофона или входящего моносигнала линейного уровня, макс. амплитуда напряжения 6 В

• Клеммная колодка для моно-аудиовыхода, макс. амплитуда напряжения 2 В при 1 кОм

• 10BASE-T/100BASE-TX PoE

• Клеммная колодка для четырех настраиваемых внешних входов-выходов

• Клеммная колодка для RS485/RS422 (полнодуплексный режим)

• Клеммная колодка для подключения источника питания пер./пост. тока SFP-слот (100/1000 Мбит/с)

• Локальное хранение данных Слот SD/SDHC/SDXC с поддержкой карт памяти до 64 ГБ (карты памяти приобретаются отдельно); поддержка видеозаписи на выделенный сетевой накопитель

• Условия эксплуатации От -40°C до 75°C

• Относительная влажность 10–95% (без образования конденсата)

• Соответствие стандартам EN 55022, класс B, EN 50121-4, EN 61000-3-2, EN 61000-3-3, EN 55024, EN 61000-6-1, EN 61000-6-2, FCC, часть 15, раздел B, класс B, ICES-003, класс B, VCCI, класс B, C-tick AS/NZS CISPR 22, KCC KN22, класс B, KN24, IEC/EN/UL 60950-1, EN 50155 (вибрация и удар, категория 1, класс B, температура, класс TX), NEMA TS 2 (вибрация, удар, температура, влажность), IEC 60068-2-1, IEC 60068-2-2, IEC 60068-2-14, IEC 60068-2-27, IEC 60068-2-30, IEC 60068-2-64, IEC 60068-2-78, CEN/TS 45545-2

• Масса 0,8 кг
  Принадлежности в комплекте поставки

• Руководство по установке, компакт-диск с программным обеспечением для установки и управления камерой, лицензия на декодер H.264 для Windows
  Дополнительные аксессуары

• Панель управления охранным видеонаблюдением AXIS T8310

• ПО для управления видео

• Приложение AXIS Camera Station и ПО для управления видео, предоставленные партнерами по разработке программных приложений Axis (не входят в комплект поставки).

• Гарантия 3 года.
