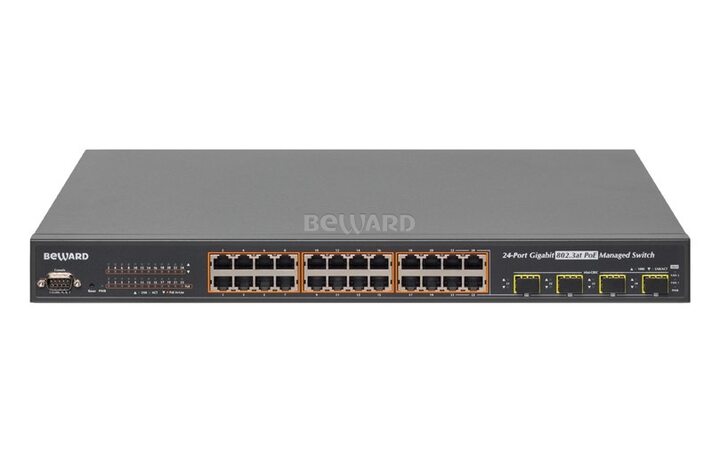

Beward STW-02404HPF

Управляемый гигабитный PoE-коммутатор BEWARD, предназначенный для подключения IP-камер и другого оборудования со встроенным или внешним PoE-сплиттером стандартов IEEE802.3af/at. Коммутатор поддерживает набор интеллектуальных функций управления питанием устройств с PoE. Бюджет для подключения PoE устройств составляет 440 Вт. Это позволяет подключить до 14 PoE IEEE802.3at устройств с мощностью потребления 30.5 Вт или до 24 таких устройств с потребляемой мощностью 15.4 Вт, что в 2 раза больше по сравнению с младшей моделью этой линейки коммутаторов - BEWARD STW-02404HP. Для организации восходящих каналов связи коммутатор имеет 4 комбинированных гигабитных порта с возможностью установки SFP-модулей. Благодаря невысокой стоимости модель STW-02404HPF является идеальным решением для задач видеонаблюдения и построения локальной сети.

Коммутатор  разработан специально для решения сложных задач видеонаблюдения в управляемой сетевой инфраструктуре с возможностью одновременного подключения большого количества IP-камер с поддержкой PoE, IP телефонов с PoE, точек доступа с PoE.

Коммутатор позволяет в реальном времени отслеживать состояние питаемых устройств путем периодического опроса. Если одно из устройств перестаёт отвечать, то коммутатор автоматически производит его перезагрузку путем снятия и подачи питания на соответствующий порт. Эта функция избавляет системного администратора от непрерывного контроля за состоянием устройств и позволяет значительно снизить время восстановления работоспособности PoE-оборудования. Перезагрузка питания устройств по настраиваемому расписанию снижает вероятность возникновения ошибки IP-камеры в результате переполнения буфера. Кроме этого, коммутатор поддерживает функцию энергосбережения по настраиваемому расписанию. Расписание позволяет отключать питание выбранных PoE устройств в определённые интервалы времени.

Большинство IP-видеорегистраторов и IP камер имеют встроенные возможности оповещения по электронной почте. Коммутатор STW-02404HPFP расширяет их благодаря функции оповещения по различным видам событий. Оная отслеживает исправность сетевых подключений, пропадание питания PoE на устройстве или его перезагрузку в результате отсутствия отклика на сигналы опроса. В случае обнаружения проблемы коммутатор отсылает оповещение с информацией о событии.

Модель поддерживает несколько типов интерфейсов управления: консоль, Web-интерфейс и SNMP. Web-интерфейс коммутаторов - наиболее простое и удобное платформонезависимое средство администрирования и управления. Для управления по протоколу SNMP подходит любое программное обеспечение, поддерживающее SNMP v.1 и v.2. Коммутатор позволяет осуществлять управление с помощью команд. Для их ввода можно использовать подключение Telnet или консольный порт. Также можно удалённо управлять коммутатором, используя зашифрованные соединения SSH, SSL и SNMPv3.

Коммутатор  поддерживает функции 2 уровня: динамическое агрегирование каналов (LACP 802.3ad); Q-in-Q VLAN (инкапсуляцию тегов IEEE 802.1Q VLAN в теги второго уровня IEEE 802.1ad tag на граничных коммутаторах, объединяющих несколько сегментов сети); защищённый VLAN; RSTP; качество обслуживания QoS (уровни от 2 до 4); контроль пропускной способности и IGMP/MLD snooping. Коммутатор поддерживает тегированные IEEE 802.1Q VLAN и до 255 групп VLAN. STW-02404HPF не только поддерживает работу высокоскоростных агрегированных каналов, но и способен поддерживать подключение при сбоях в сети, повышая отказоустойчивость решения, что крайне важно для систем видеонаблюдения.

Поддержка списков контроля доступом (ACL) от 2 до 4 уровня для обеспечения безопасности подключений позволяет настроить права доступа, фильтрацию пакетов по IP адресу, TCP/UDP портам и типовым сетевым приложениям. Механизмы защиты поддерживают аутентификацию пользователей по портам и на основе MAC адресов с проверкой подлинности пользователей и устройств на основе IEEE 802.1х. Поддержка функции защищенного VLAN позволяет изолировать пользователей друг от друга. Защита от атак с использованием протокола DHCP (DHCP Snooping), функции IP Source Guard и Dynamic ARP Inspection для предотвращения отслеживания IP-адресов для атак и отбрасывание ARP-пакетов с неправильными MAC адресами надежно защищают Вашу сеть.

Коммутатор  поддерживает как 100-мегабитные, так и гигабитные восходящие соединения. Мини-GBIC порты коммутатора позволяет использовать оптические модули практически с любым типом оптоволокна, на любых расстояниях и скорости. Доступны подключение по оптике или меди через модули100Base-FX и 1000Base-SX/LX, 2-волоконные и 1-волоконные с технологией спектрального уплотнения каналов (WDM). Передача данных по оптоволокну на расстояниях от 550 м до 2 км (многогодовое волокно) и на расстояниях до 120 км (одномодовое волокно). При необходимости модернизации 100-мегабитных каналов на большую скорость, замена коммутатора не потребуется: достаточно просто установить гигабитные SFP-модули с двух сторон.

Технические характеристики

• Интерфейсы, 24 RJ-45 10/100/1000Base-T (все с PoE), , 4 комбо-порта 10/100/1000 Мбит/с TP и SFP (21-24), , автоопределение MDI/MDIX
• DDM, 100/1000Мбит/с, 2-режимный
• Консольный порт, 1 x RS-232 DB9 последовательный порт (115200, 8, N, 1)
• Стандарты PoE, IEEE 802.3af PoE / PSE, IEEE 802.3at PoE / PSE
• Тип питания PoE, End-Span
• Архитектура, Store and Forward (с промежуточной буферизацией)
• Таблица MAC-адресов, 8K MAC с функцией автоматического обновления
• Буфер данных, 4 Мб
• Коммутационная матрица, 48 Гбит/с с неблокируемой архитектурой
• Пропускная способность, 35.7 Mpps 64 Б
• Максимальный размер пакета, 9 KБ
• Управление потоком, Все порты поддерживают управление потоком 802.3x , в дуплексном и полудуплексном режимах
• Основные интерфейсы управления, Консоль, Telnet, браузер, SNMP v.1, v.2c
• Безопасные интерфейсы управления, SSH, SSL, SNMP v.3
• Зеркалирование портов, Входящий, исходящий, оба типа трафика, , множество портов в один порт
• VLAN, 802.1Q Tagged based VLAN, до 255 VLAN групп, , двойное тегирование VLAN, , функция PVLAN Edge MAC-based VLAN, , VLAN на основе портов, MVR (Multicast VLAN Registration), , до 255 групп VLAN, 4094 идентификаторов VLAN
• Агрегирование, IEEE 802.3ad LACP/Static канал, , поддержка 10 групп до 16-ти портов на канал
• QoS, Классификация трафика по условию, строго по приоритету и WRR , 8 уровней приоритета для переключения , (номер порта, приоритет 802.1p, , 802.1Q VLAN тег, DSCP / TOS поле в IP-пакете)
• IGMP Snooping, IGMP (v1/v2/v3) Snooping, до 255 групп multicast,, поддержка режима IGMP Querier
• MLD Snooping, MLD (v1/v2) Snooping, до 255 групп multicast, , поддержка режима MLD Querier
• Списки контроля доступа, На основе IP или MAC до 256 записей
• Управление пропускной способностью, Контроль пропускной способности на каждом потру входящий: , 500 Кбит/с ~ 80 Мбит/с, исходящий: 64 Кбит/с ~ 80 Мбит/с
• SNMP MIBs, RFC-1213 MIB-II , IF-MIB , RFC-1493 Bridge MIB , RFC-1643 Ethernet MIB , RFC-2863 Interface MIB , RFC-2665 Ether-Like MIB , RFC-2819 RMON MIB (Group 1, 2, 3 and 9) , RFC-2737 Entity MIB , RFC-2618 RADIUS Client MIB , RFC-3411 SNMP-Frameworks-MIB , IEEE 802.1X PAE , LLDP , MAU-MIB , PoE-Ethernet MIB
• Питание, 100~240 В 4 A (АС)
• Потребляемая мощность, До 262 Вт
• Выходная мощность PoE, До 30.8 Вт на порт (56 В 590 мА (DC))
• Бюджет PoE, 440 Вт
• Макс. число питаемых устройств, 24 (PD с мощностью до 7 Вт), , 24 (PD с мощностью до 15.4 Вт), , 14 (PD с мощностью до 30.8 Вт)
• Защита от электростатики, 1a, контактный разряд 3 уровень (до 6 кВ)
• Размеры (шxвxг), 440x44.5х300 мм (форм фактор 1U)
• Вес, 4750 г
• Стандарты, IEEE 802.3 10Base-T , IEEE 802.3u 100Base-TX/100Base-FX , IEEE 802.3z 1000Base-SX/LX , IEEE 802.3ab 1000Base-T , IEEE 802.3x Flow Control and Back pressure , IEEE 802.3ad Port trunk with LACP , IEEE 802.1D Spanning tree protocol , IEEE 802.1w Rapid spanning tree protocol , IEEE 802.1s Multiple spanning tree protocol , IEEE 802.1p Class of service , IEEE 802.1Q VLAN Tagging , IEEE 802.1x Port Authentication Network Control , IEEE 802.1ab LLDP IEEE 802.3af Power over Ethernet , IEEE 802.3at Power over Ethernet PLUS , RFC 768 UDP , RFC 793 TFTP , RFC 791 IP , RFC 792 ICMP , RFC 2068 HTTP , RFC 1112 IGMP version 1 , RFC 2236 IGMP version 2 , RFC 3376 IGMP version 3 , RFC 2710 MLD version 1 , FRC 3810 MLD version 2
