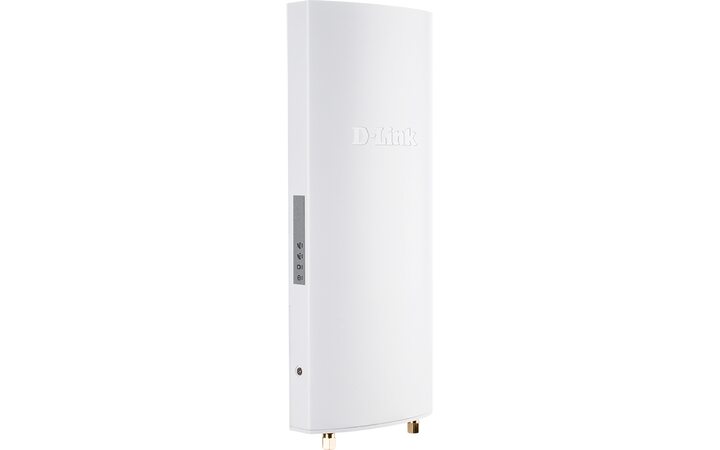

D-Link DL-DWL-6720AP/UN/A1A

DWL-6720AP ^{Поставляется в проекты} - внешняя беспроводная двухдиапазонная унифицированная точка доступа AC1300 с поддержкой PoE.

	Современный стандарт беспроводной связи 802.11ac Общая скорость беспроводного соединения до 1267 Мбит/с1
	Технология Bandsteering Оптимизация подключения клиентов
	2 диапазона частот Одновременная работа в двух диапазонах частот 2,4 ГГц и 5 ГГц
	Централизованное управление Работа в режиме управляемой точки доступа с использованием беспроводных контроллеров D-Link
	Технология MU-MIMO Одновременная передача данных сразу нескольким устройствам
	Поддержка PoE Поддержка Power over Ethernet (PoE) позволяет передавать данные и питание по одному Ethernet-кабелю

Современный стандарт беспроводной связи 802.11ac

Общая скорость беспроводного соединения до 1267 Мбит/с¹

Технология Bandsteering

Оптимизация подключения клиентов

2 диапазона частот

Одновременная работа в двух диапазонах частот 2,4 ГГц и 5 ГГц

Централизованное управление

Работа в режиме управляемой точки доступа с использованием беспроводных контроллеров D-Link

Технология MU-MIMO

Одновременная передача данных сразу нескольким устройствам

Поддержка PoE

Поддержка Power over Ethernet (PoE) позволяет передавать данные и питание по одному Ethernet-кабелю

Внешняя унифицированная беспроводная точка доступа D-Link DWL-6720AP предназначена для организации масштабируемых беспроводных сетей на предприятиях малого и среднего бизнеса. DWL-6720AP поддерживает стандарт беспроводной связи 802.11ac Wave 2 и одновременную работу в двух диапазонах частот 2,4 ГГц и 5 ГГц, что позволяет применять точку доступа для решения широкого ряда сетевых задач, в том числе требовательных к пропускной способности. Точка доступа DWL-6720AP может работать как в автономном режиме, так и под управлением унифицированных беспроводных контроллеров D-Link. Благодаря удобному управлению и высокой скорости соединения устройство легко интегрируется в любую существующую сетевую инфраструктуру, которая в дальнейшем может быть масштабирована в соответствии с требованиями пользователя.

Технология MU-MIMO

Беспроводная точка доступа DWL-6720AP поддерживает технологию MU-MIMO (Multi-User Multiple Input Multiple Output), благодаря которой устройство может одновременно передавать данные нескольким клиентам через разные антенны. Это позволяет более эффективно использовать радиоканал для передачи данных и значительно увеличивает общую пропускную способность сети.

Сравнение технологий SU-MIMO и MU-MIMO при одновременной передаче данных нескольким беспроводным клиентам

Централизованное управление

Точка доступа DWL-6720AP поддерживает централизованное управление при совместной работе с унифицированными контроллерами D-Link, что позволяет легко и эффективно осуществлять настройку и управление большим количеством ТД. При обнаружении контроллером точек доступа администратор может задать конфигурацию сразу для всех устройств вместо того, чтобы настраивать каждое по отдельности.

Легкая установка

Беспроводную точку доступа можно разместить на стене или мачте. DWL-6720AP поддерживает технологию Power over Ethernet (PoE), позволяющую установить устройство в местах, где недоступны электрические розетки.

Расширенные функции беспроводной сети

Стандарт 802.1p Quality of Service (QoS) и технология WMM (Wi-Fi Multimedia) позволяют увеличить производительность сети при одновременной передаче разных типов данных, а также обеспечивают приоритизацию чувствительного к задержкам трафика, например, VoIP или потокового видео. Соответственно, такой трафик будет обрабатываться в первую очередь даже в случае высокой загруженности сети. Точка доступа поддерживает функционал, используемый для балансировки нагрузки: возможность ограничивать подключение клиентов к точке доступа, если загрузка этой точки превысила заданное пороговое значение. Технология Band Steering позволяет устройству оптимизировать передачу данных между диапазонами, предотвращая перегрузку сети. В свою очередь благодаря технологии Airtime Fairness DWL-6720AP способна выделить равное количество времени для передачи данных каждому из подключенных клиентов, обеспечивая высокую пропускную способность даже при подключении медленных устройств. При работе под управлением беспроводных контроллеров серии DWC, точки доступа поддерживают функционал для улучшения качества роуминга² - 802.11k (Radio Resource Measurement), а также 802.11v³ и 802.11r³ (Fast BSS Transition).

Использование внешней антенны

Для подключения внешней антенны (кроме ANT70-1400N) необходим кабель-переходник ANT24-CB01N. Для увеличения расстояния между беспроводным устройством и внешней антенной рекомендуется дополнительно использовать кабельные удлинители ANT24-CB03N / ANT24-CB06N / ANT24-CB09N.

При установке антенны вне помещения рекомендуется использовать модуль грозозащиты ANT-SP.

Построение сетей средних и крупных предприятий с использованием коммутаторов L2/L3

¹Максимальная скорость беспроводной передачи данных определена спецификациями стандарта IEEE 802.11n и IEEE 802.11ac. Скорость передачи данных может значительно отличаться от скорости беспроводного соединения. Условия, в которых работает сеть, а также факторы окружающей среды, включая объем сетевого трафика, строительные материалы и конструкции, и служебные данные сети могут снизить реальную пропускную способность. На радиус действия беспроводной сети могут влиять факторы окружающей среды.

²Функция доступна только при совместном использовании с беспроводными контроллерами D-Link серии DWC.

³Функции доступны при использовании прошивки версии 4.7.3.0 B002C или выше для точек доступа и прошивки версии 4.7.5.1 или выше для контроллеров DWC.

Аппаратное обеспечение
Интерфейсы	IEEE 802.11b/g/n 2,4 ГГц IEEE 802.11a/n/ac Wave 2 5 ГГц 1 порт LAN 10/100/1000Base-T (порт LAN с поддержкой PoE 802.3af) Консольный порт с разъемом RJ-45
Антенна	Две внутренние всенаправленные антенны - 2.4 GHz: 3.5 dBi - 5 GHz: 5 dBi Два антенных разъема RP-SMA jack для подключения внешних двухдиапазонных антенн (антенны не входят в комплект поставки)
Схема MIMO	MU-MIMO 2x2
Индикаторы	Power LAN (PoE) 2.4 GHz 5 GHz
Кнопки	Кнопка сброса к заводским настройкам по умолчанию Переключатель INT/EXT для выбора антенн
Корпус	Класс защиты IP55 Пластиковая нижняя панель Пластиковый корпус
Функциональные возможности
Расширенные функции	Auto Channel Selection 802.1p Quality of Service (QoS) Wireless Multimedia (WMM) Wireless Distribution System (WDS) Band Steering Airtime Fairness Fast Roaming1 802.11k RRM1 802.11v, 802.11r FT2
Сетевое управление	Web-интерфейс (Web UI) Telnet/SSH Интерфейс командной строки (CLI) SNMP v1/v2c/v3
Параметры беспроводного модуля
Стандарты	IEEE 802.11b/g/n/a/ac
Диапазон частот	802.11a/n/ac: от 5,15 ГГц до 5,35 ГГц, от 5,725 ГГц до 5,825 ГГц
Рабочие каналы	Каналы от 1 до 13 для диапазона 2,4 ГГц (зависит от радиочастотного регулирования страны) Каналы от 36 до 165 для диапазона 5 ГГц (зависит от радиочастотного регулирования страны)
Безопасность беспроводного соединения	До 32 SSID, 16 SSID на радиодиапазон802.1Q VLANИзоляция клиентовWPA/WPA2-Personal/EnterpriseWPA3-Personal (SAE)AES и TKIPEAP-MD5, EAP-TLS, EAP-TTLS, EAP-FAST, EAP-SIM, PEAP-GTC, PEAP-TLS, PEAP-MS-CHAPv2, EAP-Fast и EAP-AKAОбнаружение несанкционированных точек доступаФильтрация по MAC-адресам
Скорость беспроводного соединения3	2,4 ГГц: до 400 Мбит/с (при HT40 QAM256) 5 Ггц: до 867 Мбит/с 802.11a: 6, 9, 12, 18, 24, 36, 48, 54 Мбит/с 802.11b: 1, 2, 5,5, 11 Мбит/с 802.11g: 6, 9, 12, 18, 24, 36, 48, 54 Мбит/с 802.11n: - 2,4 ГГц: MCS-0 ~ MCS-15, extra 256QAM для MCS8~MCS-9, - 5 Ггц: MCS-0 ~ MCS-15 802.11ac: MCS-0 ~ MCS-9
Выходная мощность передатчика Максимальное значение мощности передатчика будет изменяться в соответствии с правилами радиочастотного регулирования в вашей стране	802.11a: 20 dBm (макс.) при 6~48 Мбит/с, 20 dBm (мин.) при 54 Мбит/с 802.11b: 10 dBm при 1~11 Мбит/с 802.11g: 11,5 dBm при 6~54 Мбит/с 802.11n:2,4 ГГц/HT-20-11,5 dBm при MCS0~15-11,5 dBm при MCS0~8 (extra 256QAM)5 ГГц/HT-20-20 dBm при MCS 0~152,4 ГГц/HT-40-11,5 dBm при MCS0~15-11,5 dBm при MCS0~9 (extra 256QAM)5 ГГц/HT-40-20 dBm при MCS 0~15 802.11ac:VHT-20-20 dBm при MCS 0~8VHT-40-20 dBm (макс.) при MCS 0~8-19 dBm (мин.) при MCS 9VHT-80-20,5 dBm (макс.) при MCS 0~6-19 dBm (мин.) при MCS 9
Чувствительность приемника	IEEE 802.11a:-82 dBm при 6 Мбит/с-81 dBm при 9 Мбит/с-79 dBm при 12 Мбит/с-77 dBm при 18 Мбит/с-74 dBm при 24 Мбит/с-70 dBm при 36 Мбит/с-66 dBm при 48 Мбит/с-65 dBm при 54 Мбит/с IEEE 802.11b:-80 dBm при 1~2 Мбит/с-76 dBm при 5,5~11 Мбит/с IEEE 802.11g:-82 dBm при 6 Мбит/с-81 dBm при 9 Мбит/с-79 dBm при 12 Мбит/с-77 dBm при 18 Мбит/с-74 dBm при 24 Мбит/с-70 dBm при 36 Мбит/с-66 dBm при 48 Мбит/с-65 dBm при 54 Мбит/с IEEE 802.11n:2,4 ГГц/HT-20-82 dBm при MCS0/8/16-79 dBm при MCS1/9/17-77 dBm при MCS2/10/18-74 dBm при MCS3/11/19-70 dBm при MCS4/12/20-66 dBm при MCS5/13/21-65 dBm при MCS6/14/22-64 dBm при MCS7/15/23-59 dBm при MCS85 ГГц/HT-20-82 dBm при MCS0-79 dBm при MCS1-77 dBm при MCS2-74 dBm при MCS3-70 dBm при MCS4-66 dBm при MCS5-65 dBm при MCS6-64 dBm при MCS72,4 ГГц/HT-40-79 dBm при MCS0/8/16-76 dBm при MCS1/9/17-74 dBm при MCS2/10/18-71 dBm при MCS3/11/19-67 dBm при MCS4/12/20-63 dBm при MCS5/13/21-62 dBm при MCS6/14/22-61 dBm при MCS7/15/23-56 dBm при MCS8-54 dBm при MCS95 ГГц/HT-40-79 dBm при MCS0-76 dBm при MCS1-74 dBm при MCS2-71 dBm при MCS3-67 dBm при MCS4-63 dBm при MCS5-62 dBm при MCS6-61 dBm при MCS7 IEEE 802.11ac:VHT 20-82 dBm при MCS0-79 dBm при MCS1-77 dBm при MCS2-74 dBm при MCS3-70 dBm при MCS4-66 dBm при MCS5-65 dBm при MCS6-64 dBm при MCS7-59 dBm при MCS8VHT 40-79 dBm при MCS0-76 dBm при MCS1-74 dBm при MCS2-71 dBm при MCS3-67 dBm при MCS4-63 dBm при MCS5-62 dBm при MCS6-61 dBm при MCS7-56 dBm при MCS8-54 dBm при MCS9VHT 80-76 dBm при MCS0-73 dBm при MCS1-71 dBm при MCS2-68 dBm при MCS3-64 dBm при MCS4-60 dBm при MCS5-59 dBm при MCS6-58 dBm при MCS7-53 dBm при MCS8-51 dBm при MCS9
Режим работы	Точка доступа WDS
Физические параметры
Размеры	Д х Ш х В: 115 x 65,5 х 291,9 мм
Вес	0,822 кг (без кронштейна) 0,853 кг (с кронштейном)
Условия эксплуатации
Питание	Питание по кабелю Ethernet (PoE) 802.3af
Максимальная потребляемая мощность	До 13 Вт
Температура	Рабочая: от -40 до 50 С Хранения: от -40 до 65 С
Влажность	При эксплуатации: от 10% до 90% без конденсата При хранении: от 5% до 95% без конденсата
MBTF (часы)	1 142 136
Комплект поставки
Беспроводная точка доступа DWL-6720AP Ethernet-кабель Cat. 5E Комплект для монтажа Консольный кабель Заземляющий провод
Сертификаты
CE FCC IC C-Tick CISPR22 BSMI NCC CE LVD UL/cUL CSA CB
Антенны 2,4 ГГц при установке на стене/мачте
Положение	Плоскость Н	Плоскость Е
Антенны 5 ГГц при установке на стене/мачте
Положение	Плоскость Н	Плоскость Е
