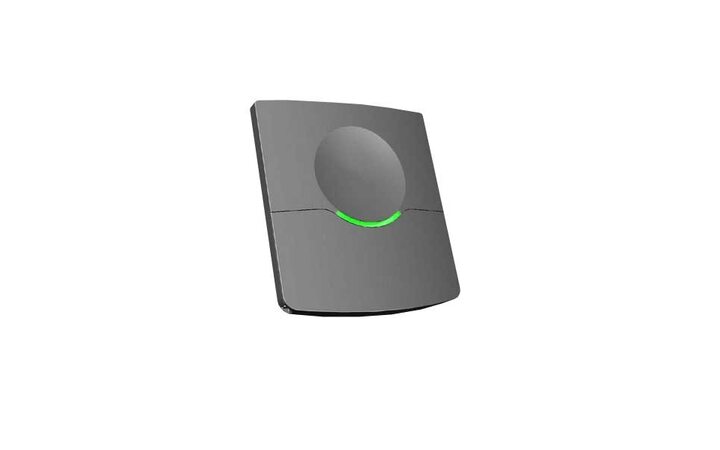

Nedap Transit Entry

Cчитыватель Nedap Transit Entry оптимален для применения в местах, где могут возникнуть ситуации, когда у человека нет возможности использовать руки для поднесения карты к считывателю. Он также, может использоваться в различных системах учета автотранспорта, особенно автоматизированных парковках. Другая его особенность – универсальность. Transit Entry предназначен для чтения меток 2.4 ГГц производства Nedap Identification Systems, proximity меток 125 КГц EmMarin, HID, а также smart карт 13,56 МГц Mifare и iClass.

Считыватель Transit Entry голландской компании Nedap Identification Systems является RFID считывателем дальнего радиуса действия с частотным диапазоном 2,4-2,482 ГГц и позволяет решать сразу несколько задач. Одна из основных задач – дистанционная регистрация автотранспорта, при этом особенно эффективным он будет на автоматизированных парковках. Transit Entry может применяться также в местах, где могут возникнуть ситуации, когда у человека нет возможности использовать руки для поднесения карты к считывателю – точки прохода с режимом "hands-free". Это могут быть складские помещения, грузовые терминалы, внутренние технические помещения предприятия, куда персонал часто заходит с грузом. Считыватель Transit Entry обеспечивает устойчивое чтение активных идентификаторов компании Nedap Identification Systems на расстоянии до 4-х* метров.

Другая отличительная особенность Transit Entry – его универсальность, обеспечивающая широкие возможности по интеграции его c существующими СКУД на основе Proximity или Smart считывателей.

Transit Entry предназначен для чтения разных типов идентификаторов:


• RFID меток 2.4 ГГц производства Nedap Identification Systems
• Proximity карт 125 КГц (EmMarin и HID)
• Smart карт 13.56 МГц (Mifare и iClass)

При работе со Smart картами считывается только CSN (Card Serial Number) – 32-битный CSN Mifare и 64-битный CSN iClass. В отличие от считывателя Transit Standard, где интеграция с классическими СКУД на основе Proximity или Smart идентификаторами возможна только в случае применения специализированных меток – Booster-ов, считыватель Transit Entry может читать указанные идентификаторы без их использования. Для этого в считыватель Transit Entry должен быть установлен модуль Multi-Technology Reader Module (MTR). При этом остается возможность использования тех же Booster-ов, если это требуется заказчику.

Если объяснить интеграцию проще, то у заказчика есть возможность, установив на точке прохода считыватель Transit Entry, ходить по обычным Proximity или Smart картам, а в случае необходимости прохода с грузом - использовать дальнобойные карты Nedap Identification Systems.

Инсталляторам также важно, что считыватель прост в монтаже и удобен в обслуживании. Для разводки проводов и настроек в нижней части корпуса предусмотрена откидывающаяся вбок крышка, внутри установлены самозажимные клеммные колодки – вставил проводок, отпустил отвертку – проводок зафиксирован. Частотные каналы переключаются теперь двумя кнопочками UP и DOWN, причем выбор канала отображается на семисегментном индикаторе. Для обслуживания и диагностики считыватель оснащен разъемом USB (type B), что также упрощает монтажнику работу данным устройством.

Отдельно следует упомянуть уникальный дизайн и дружественный интерфейс устройства, который не может не вызвать хорошего настроения у пользователя – при считывании метки появляется широкая зеленая улыбка (срабатывает светодиод оригинальной формы).

Если все это коротко обобщить, то компактный размер, приятный дизайн, высокая степень защиты (у считывателя IP65, у кабельных вводов IP67), удобная диагностика и обслуживание считывателя по USB, все это делает его универсальным средством для построения как автомобильных, так и классических СКУД для управления доступом персонала.

Особенности:


• Расстояние чтения активных карт Nedap Identification Systems – до 4м*.
• Работа с метками 2.4 ГГц производства Nedap Identification Systems, Proximity картами 120-125 КГц (Nedap, EmMarin, HID), а также Smart картами 13,56 МГц (Mifare и iClass).
• Может быть укомплектован одной из интерфейсных плат:
      Последовательный интерфейс реализуется при помощи HID Interface Board (HIB). Выбор последовательного интерфейса (RS232 или RS-422) осуществляется при помощи DIP-переключателей.
      Ethernet интерфейс связи с ПК реализуется при установке интерфейсной платы "Ethernet (TCP/IP) interface board"
      В считыватель может быть установлен модуль Multi-Technology Reader Module (MTR), позволяющий считывать Prox-карты (125 кГц) - HID, EM и Smart-карты (13.56 МГц) - HID iClass CSN, Mifare CSN
• В считывателе есть разъем USB (type B) для обслуживания и диагностики. Может использоваться вместо подключения по RS-232/422.
• Вход отключения считывания (Read disable Input). При коротком замыкании входа функция считывания карты не работает, что удобно при использовании с индукционной петлей или фотоэлементом.
• Регулировка дистанции считывания доступна в обычной комплектации – нет нужды заказывать отдельно плату.
• Самозажимные (невинтовые) клеммные колодки.
• Выбор выходного протокола осуществляется при помощи DIP-переключателей. Доступны: Barcode Code39; Magstripe (ISO 7811/2); Wiegand 26 bit (H10301); Wiegand 32 bit; Wiegand 37 bit (H10302 / H10304); FF 56 bit; HID Corporate 1000

Идентификаторы, работающие со считывателем Transit Ultimate


• RFID-метка Booster – активная метка с присоской для крепления на внутренней стороне лобового стекла автомобиля с нишей для proximity или smart карты. В режиме совместной идентификации водителя и автомобиля на считыватель передается код карты и код самой метки. Расстояние считывания до 10 м. Срок службы 5 лет. Модификация Smartcard Booster Ultimate позволяет передавать данные в защищённом режиме (шифрование данных по алгоритму AES) и записывать информацию на карту водителя
• Window Tag Ultimate – компактная полупассивная метка с присоской для внутреннего крепления на лобовом стекле автомобиля, с возможностью защищенной передачи данных (шифрование AES). Расстояние считывания до 10 м.
• Window Button – Активная метка с присоской для крепления на внутренней стороне ветрового стекла автомобиля с расстоянием считывания до 10 м. Срок службы до 5 лет.
• Window Button Switch – Активная метка, активизируемая кнопкой, с присоской для крепления на внутренней стороне ветрового стекла автомобиля и расстоянием считывания до 10 м. Срок службы до 5 лет.
• Compact Tag – Компактная (размером с кредитную карту) активная метка для крепления к одежде или на внутренней стороне ветрового стекла автомобиля, расстояние считывания до 7 м. Срок службы до 5 лет.
• HD Tag ISO – Мощная, ударопрочная, виброзащищенная, герметичная индустриальная метка активного типа с повышенной стойкостью к ультрафиолетовому излучению. Обладает повышенной стойкостью к воздействию агрессивных сред: топлива, масел, солей, растворителей, что позволяет использовать ее на различных промышленных объектах (в том числе химических), степень защиты IP66. Может устанавливаться на металлические поверхности с помощью винтов или заклепок. Обеспечивает надежное чтение на расстоянии до 10 м. Срок службы – до 8 лет.

Технические характеристики

• Размеры: 20 х 22 х 4,5 см
• Материал: Аллюминевый бокс с пластиковой передней крышкой
• Масса: 1 кг
• Температурный диапазон: от -30° до +60° С
• Питание: 12-24 VDC+10%, до 1.6А
• Встроенное реле: 24 VDC 2А, 120 VАС 1А
• Выходы: Wiegand 26-bit, Wiegand 32-bit, Wiegand 37-bit, Barcode 39, FF56 и Omron ISO7811/2
• Интерфейсы: RS-232, RS-422, 20mA токовая петля, TCP/IP, настройка через USB
• Степень защиты: IP65
• Передающая (запитывающая частота): 2.400-2.482 GHz
