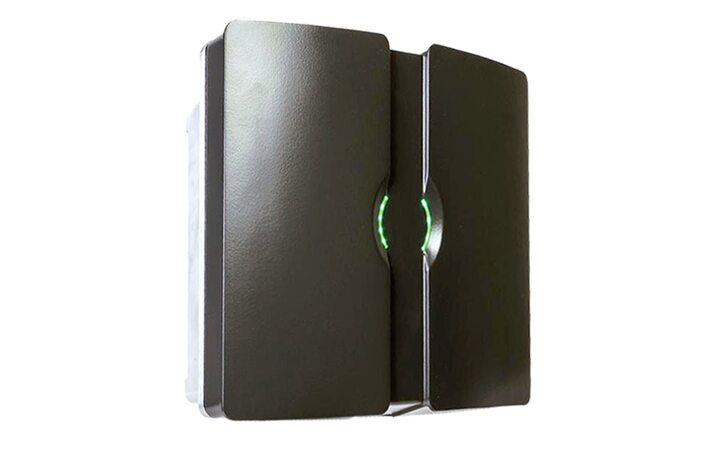

Nedap TRANSIT Ultimate

Nedap TRANSIT Ultimate - дальнобойный RFID считыватель, работающий на частоте 2.438-2.457 ГГц и обеспечивающий идентификацию транспортных средств на расстоянии до 10м и скорости до 200км/ч.

Идентификация автомобилей и водителей

Считыватель Transit Ultimate может использоваться для идентификации транспорта, а также для совместной идентификации водителя и автомобиля на большом расстоянии.

Быстро: нет необходимости останавливать транспортное средство
Удобно: не нужно опускать стекло для предъявления пропуска или карты
Надежно: при совместном режиме идентификации водителя и автомобиля злоумышленник не сможет пересечь охраняемый периметр на чужом автомобиле с соответствующим уровнем доступа

Защищённая передача данных

Transit Ultimate позволяет осуществлять защищенную передачу данных по второму частотному каналу 433 МГц (при использовании с метками Nedap Ultimate). Данные зашифровываются в соответствии с алгоритмом AES (Rijndael). Это помогает предотвратить угрозы:

• Копирования идентификатора
• Атак повторного ввода

Двусторонний обмен информацией

Transit Ultimate может не только считывать информацию с карты водителя, но и записывать на нее данные (при использовании с Booster Ultimate). Например, при пересечении контролируемого периметра на карту могут быть записаны:

• время въезда/выезда с парковки
• информация о факте оплаты (для платных парковок и магистралей)
• изменение уровня доступа
• и т.д.

Простая интеграция в СКУД

Transit Ultimate может считывать идентификаторы smart-карт различных форматов (при использовании с Smartcard Booster Ultimate): HID iClass, MIFARE/DESFire, LEGIC. Это позволяет легко интегрировать считыватель в уже существующие системы безопасности, контроля доступа, управления парковкой и трафиком посредством доступных интерфейсов, как традиционных, так и наиболее современных: Wiegand, USB, TCP/IP, RS-232, RS-485, Profibus DP.

Регулируемая дальность считывания

Считыватель Transit Ultimate оснащен встроенным механизмом регулирования дальности идентификации. Эта функция необходима при организации многополосного проезда (области считывания устройств не должны пересекаться).

Использование в неблагоприятных условиях внешней среды

Прочный погодозащищённый корпус считывателя Transit Ultimate имеет класс защиты от пыли и влаги IP66 и выдерживает воздействие дождя, снега и наледи. Широкий диапазон рабочих температур (от -30°С до +60°С) позволяет использовать считыватель практически во всех регионах России. В стандартный комплект поставки входит оборудование для настенного монтажа.

Контроль считывания метки

Светодиодный индикатор считывателя Transit Ultimate позволяет контролировать считывание метки: если идентификация прошла успешно, красная подсветка сменяется зеленой.

Особенности


• возможность зашифрованной передачи данных, алгоритм AES (режим Ultimate, совместно с метками Ultimate)
• запись информации на карту (с Smartcard Booster Ultimate)
• второй частотный канал для защищенного обмена данными (433 МГц)
• у считывателя есть встроенный блок питания, поэтому достаточно подключить его к сети ~220 VAC
• наличие стандартного интерфейса Wiegand, 26 бит (фасилити-код является принадлежностью считывателя, он может быть переопределён командой с компьютера из терминальной программы iTerminal, передаётся в считыватель по интерфейсу RS-232);
• максимальная дальность чтения составляет ~10 м (при поднесении метки плоскостью параллельно плоскости антенны считывателя по перпендикуляру к центру считывателя);
• интегрированный механизм регулирования диапазона считывания
• если считыватель и метка находятся на разных высотах, расположены под углом друг к другу, дальность считывания заметно уменьшается;
• у считывателя и у метки есть секретный “Customer Code”. Только при совпадении “Customer Code” карты с Сustomer Code, зашитым в firmware считывателя, последний отсылает номер карты в контроллер
• настраиваемый трехцветный светодиодный индикатор
• USB разъем
• датчик вскрытия

Идентификаторы, работающие со считывателем Transit Ultimate


• RFID-метка Booster – активная метка с присоской для крепления на внутренней стороне лобового стекла автомобиля с нишей для proximity или smart карты. В режиме совместной идентификации водителя и автомобиля на считыватель передается код карты и код самой метки. Расстояние считывания до 10 м. Срок службы 5 лет. Модификация Smartcard Booster Ultimate позволяет передавать данные в защищённом режиме (шифрование данных по алгоритму AES) и записывать информацию на карту водителя
• Window Tag Ultimate – компактная полупассивная метка с присоской для внутреннего крепления на лобовом стекле автомобиля, с возможностью защищенной передачи данных (шифрование AES). Расстояние считывания до 10 м.
• Window Button – Активная метка с присоской для крепления на внутренней стороне ветрового стекла автомобиля с расстоянием считывания до 10 м. Срок службы до 5 лет.
• Window Button Switch – Активная метка, активизируемая кнопкой, с присоской для крепления на внутренней стороне ветрового стекла автомобиля и расстоянием считывания до 10 м. Срок службы до 5 лет.
• Compact Tag – Компактная (размером с кредитную карту) активная метка для крепления к одежде или на внутренней стороне ветрового стекла автомобиля, расстояние считывания до 7 м. Срок службы до 5 лет.
• HD Tag ISO – Мощная, ударопрочная, виброзащищенная, герметичная индустриальная метка активного типа с повышенной стойкостью к ультрафиолетовому излучению. Обладает повышенной стойкостью к воздействию агрессивных сред: топлива, масел, солей, растворителей, что позволяет использовать ее на различных промышленных объектах (в том числе химических), степень защиты IP66. Может устанавливаться на металлические поверхности с помощью винтов или заклепок. Обеспечивает надежное чтение на расстоянии до 10 м. Срок службы – до 8 лет.

Технические характеристики

• Напряжение питания: 100-240 В (переменный ток), 24 В (постоянный ток)
• Потребляемая мощность: <25 ВА (переменный ток), <20 Вт (постоянный ток)
• Сдвиг частот: 32 канала с интервалом 600 кГц
• Поляризация: Круговая
• Расстояние считывания: до 10 м
• Максимальная скорость движения транспорта при считывании: 200 км/ч (в пределах указанного диапазона считывания)
• Проверка диапазона считывания: звуковая (встроенный бипер)
• Передающая частота: 2.438 – 2.457 GHz
• Температурный диапазон: от –30 ° до +60 °С
• Размеры: 330х274х140 мм
• Класс защиты корпуса: IP66
• Масса: 5 кг
• Входы: 1 TTL или сухой контакт
• Релейные выходы: 1 релейный выход, 24 VDC 2A
• Выходы: Wiegand 26-bit, Wiegand 32-bit, Wiegand 37-bit, Barcode 39, FF56 и Omron ISO7811/2, USB
• Интерфейсы: RS-232, RS-422, RS-485, Profibus DP, TCP/IP
• Подключение антенны: Опционально – 1 внешняя индукционная антенна
• Выход антенны: 120 кГц
• Протоколы: CR/LF, DC2/DC4, различные OEM-протоколы
• Защищенный радиоинтерфейс: Запатентованный стандарт шифрования Nedap
• Монтаж:
      Стандартно – комплект для монтажа на стену
      Опционально – комплект для монтажа на столб
• Дополнительные опции: Ключ безопасности – для зашифрованного обмена данными между считывателем и меткой
