ППКП 01149-4-1 "Рубеж-4А"
Код товара: s11248
Снято с производства
0
Цену
уточняйте
Снято с производства
- Производитель: Рубеж
- Пришлите полную спецификацию на почту zakaz@deviceden.ru и получите оптовую скидку.
- Срок доставки:1-2 дня
- Минимальный заказ:3000 руб.
- Мы принимаем:Безналичная оплата для юр. лиц
сертифицирован
дилер
доставка

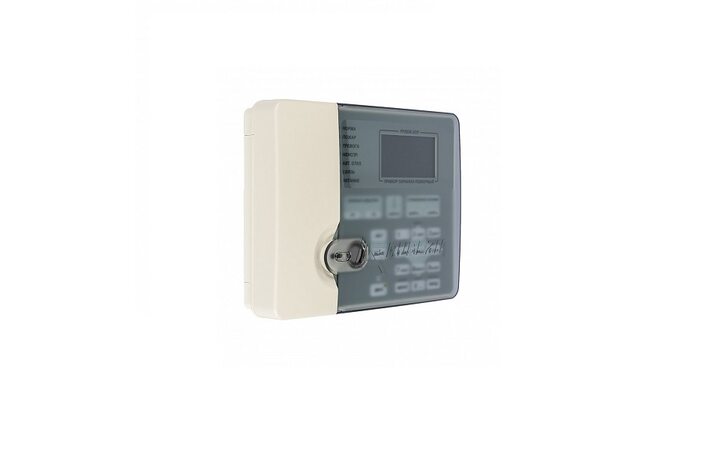

Прибор приемно-контрольный и управления пожарный адресный ППКП 01149-4-1 "Рубеж-4А" предназначен для применения в адресных системах пожарной сигнализации, пожаротушения, дымоудаления и оповещения. На пожарных адресных приборах РУБЕЖ-4А можно построить распределенную адресную систему ПС с объединением в сеть до 60 панелей. К каждому из приборов можно подключить до 500 адресных устройств тм Рубеж.
Адресный пожарный прибор конструктивно выполнен в пластмассовом корпусе. На лицевой стороне прибора расположены двадцатикнопочная клавиатура и четырехстрочный ЖКИ для просмотра и ввода параметров. Имеется встроенный зуммер, обеспечивающий звуковое сопровождение событий для привлечения внимания оператора.
Прибор Рубеж-4А работает со следующими адресными устройствами:
адресными извещателями пожарными ИП212/101-64-А2R, ИП212-64, ИП 101-29-PR; адресными извещателями пожарными ручными ИПР 513-11; адресными модулями управления клапанами дымоудаления МДУ-1 исп 01, 02, 03; адресными модулями речевого оповещения МРО-2М; адресными модулями управления пожаротушением МПТ-1; адресными пожарными метками АМП-4; адресными метками АМ-1 и АМ-4; изоляторами адресных шлейфов ИЗ-1; адресными релейными модулями РМ-1, РМ-2, РМ-К; адресными радиоканальными модулями МРК-30; адресными радиоканальными извещателями пожарными ИП 212-64Р; адресными радиоканальными извещателями пожарными ручными ИП 513-11Р; адресными шкафами управления ШУ и ШУВ; адресными шкафами управления электроприводными задвижками ШУЗ. адресным резервированным источником питания ИВЭПР 12/5 RSR.
Основные функции прибора РУБЕЖ-4А:
прием сигналов от адресных устройств по адресной линии связи; включение выносных приборов сигнализации при возникновении пожара; управление системами пожаротушения и дымоудаления, речевого оповещения на охраняемом объекте; автоматический контроль целостности АЛС и исправности адресных устройств; защита органов управления от несанкционированного доступа посторонних лиц; символьная индикация принимаемых сигналов; звуковая сигнализация режимов работы; обмен данными по интерфейсу RS-485 с другими приборами и компьютером; обмен данными по интерфейсу USB с компьютером. Прибор приемно-контрольный пожарный контролирует адресные устройства по 4-м адресным линиям связи (АЛС). Возможно подключение до 250 адресных устройств на каждую АЛС, но не более 500 устройств на весь прибор. Прибор позволяет работать с радиальными, кольцевыми, древовидными АЛС. Общая длина каждой АЛС – не более 1000 м. Имеется контроль АЛС на КЗ, перегрузку. Имеется контроль исправности устройств в АЛС. Светодиодная индикация и звуковая сигнализация режимов работы.
Прибор осуществляет обмен информацией с адресными пожарными устройствами по двухпроводной адресной линии связи.
Питание адресных пожарных извещателей, адресных меток, адресных релейных модулей, МДУ-1 исп. 01 осуществляется по адресной линии связи, для питания адресных устройств МПТ-1, МРО-2М, РМ-К, МРК-30 необходимо внешнее питание DC 12В или 24В, АМП-4 – 12В DC, ИП 212-64Р и ИП 513-11Р – питаются автономно от батареи, питание МДУ исп.02 – 24В DC или АС, питание МДУ исп. 03 – 220В AC.
В приборе имеется энергонезависимая память для хранения базы данных адресных устройств и ведения журнала событий. Для привязки событий ко времени имеются часы реального времени с независимым питанием от литиевой батарейки.
Для ввода и отображения информации в приборе РУБЕЖ-4А имеются двадцатикнопочная клавиатура и четырехстрочный ЖКИ на двадцать знакомест в строке.
Защитная крышка исключает случайное нажатие на клавиши.
Прибор ведет журнал на 1000 событий, в котором записывается информация о типе события, его дате, времени, адресе шлейфа и устройства. Все события фиксируются в энергонезависимой памяти и могут быть прочитаны с помощью клавиатуры и дисплея, расположенных на лицевой стороне прибора. Запись осуществляется в кольцевой буфер.
Конфигурация приборов в процессе инсталляции и конфигурация работы системы пожарной сигнализации выполняется с персонального компьютера с помощью ПО «FireSec Администратор».
Программное обеспечение для конфигурации системы «FireSec Администратор» поставляется бесплатно и входит в комплект поставки прибора.
После конфигурирования системы, адресный пожарный прибор РУБЕЖ-4А может управлять адресной системой пожарной сигнализации автономно.
Для более наглядного представления информации об охраняемом объекте и осуществления мониторинга всей системы может применяться компьютер с установленным ПО «FireSec Оперативная задача». Приобретается отдельно.
Прибор работает в соответствии с базой адресных устройств, записанных в него с помощью ПО «FireSec Администратор».
Подключение одного прибора к компьютеру можно производить при помощи преобразователя интерфейсов RS485/USB либо USB-кабеля. Прибор РУБЕЖ-4А может комплектоваться USB-кабелем (по отдельному заказу).
Подключение к компьютеру системы, состоящей из нескольких приборов, осуществляется через модуль сопряжения МС-1 или МС-2.
Для организации распределенной системы пожарной сигнализации и системы пожаротушения применяются схемы с объединением в одну сеть (RS-485) до 60 адресных приемно-контрольных приборов и выводом информации на центральный компьютер.
Прибор «РУБЕЖ-4А» имеет на панели управления 4 функциональных клавиши F1, F2, F3, F4.
Каждая клавиша имеет возможность назначения на нее функции просмотра журнала событий с фильтрацией по следующим типам событий:
пожар/внимание/сброс; неисправности/устранение неисправностей; добавление/удаление из списка обхода; тест/тест-кнопка; запуск/остановка пожаротушения.
Панель имеет 7 светодиодных индикаторов:
НОРМА – зеленый индикатор. Постоянно светится при отсутствии неисправностей в системе. При появлении события «Неисправность» переходит в режим мерцания с частотой 2 Гц. ПОЖАР – красный индикатор. В нормальном состоянии не светится. Зажигается при получении события «Пожар». ПУСК АСПТ – красный индикатор. В нормальном состоянии не светится. При включении системы пожаротушения постоянно светится. НЕИСПР. – желтый индикатор. Зажигается при возникновении неисправности. АВТ.ОТКЛ. – желтый индикатор. Постоянно светится при отключенной системе автоматического пожаротушения. СВЯЗЬ – зеленый индикатор. Светится при наличии обмена по интерфейсу RS-485 между прибором и ПК. В случае наличии связи только между приборами внутри сети RS-485 мигает с частотой, которая зависит от интенсивности обмена. В остальных случаях не светится. ПИТАНИЕ – зеленый индикатор. Светится постоянно при питании прибора заданным номинальным напряжением по обоим вводам питания, переходит в режим мерцания с частотой 1 Гц при отсутствии питания на одном из вводов или снижении напряжения ниже заданного уровня.
Имеется встроенный зуммер, обеспечивающий звуковое сопровождение событий для привлечения внимания оператора.
Технологически в адресном пожарном приборе «РУБЕЖ-4А» предусмотрено 2 перекидных реле типа «сухой контакт» и 2 выхода с контролем цепи на КЗ и обрыв, выдающих напряжение, равное напряжению питания. Все реле и выходы имеют следующие программируемые параметры:
«Задержка на включение» – время (в секундах), через которое, после подачи команды, произойдет переключение контактов реле. Диапазон возможных значений: от 0 до 255 с. «Удержание» – время (в секундах), по прошествии которого реле перейдет в исходное состояние. Диапазон возможных значений: от 0 до 255 с. Значение «0» – бесконечное удержание (до получения команды выключить). Режим переключения – задается режим работы реле/выхода во включенном состоянии: непрерывный либо меандр (постоянное переключение).
Реле и выходы настраивается на включение по одному или нескольким событиям:
Неисправность прибора (только для реле «сухой контакт») – выключается или перекидывается в «нормальное» состояние при неисправности или потери связи с адресным устройством, подключенным к прибору, коротком замыкании или обрыве выхода с контролем целостности цепи, отсутствии питания на одном из вводов питания или в целом на приборе. Включение без задержки по пожару в 2-х зонах (только для реле «сухой контакт») – включается, если две или более зон одновременно находятся в пожаре. Пожар-1 – сработка в зоне одного адресного пожарного извещателя – реле включено, в отсутствии события «пожар-1» – реле выключено. Пожар-2 – сработка в зоне двух и более адресных пожарных извещателей или одного и более шлейфа адресной метки – реле включено, в отсутствии события «пожар-2» – реле выключено.
Внимание – внимание в зоне или группе зон – реле включено, в отсутствии внимания – реле выключено.
Включение модуля пожаротушения – включение модуля автоматического пожаротушения (МПТ) в зоне или группе зон – реле включено, в отсутствии включенных МПТ – реле выключено.
Включение автоматики МПТ – автоматика включена у МПТ в зоне или группе зон – реле включено, автоматика включена у МПТ в зоне или группе зон – реле выключено.
Адресный пожарный прибор конструктивно выполнен в пластмассовом корпусе. На лицевой стороне прибора расположены двадцатикнопочная клавиатура и четырехстрочный ЖКИ для просмотра и ввода параметров. Имеется встроенный зуммер, обеспечивающий звуковое сопровождение событий для привлечения внимания оператора.
Прибор Рубеж-4А работает со следующими адресными устройствами:
Основные функции прибора РУБЕЖ-4А:
Прибор осуществляет обмен информацией с адресными пожарными устройствами по двухпроводной адресной линии связи.
Питание адресных пожарных извещателей, адресных меток, адресных релейных модулей, МДУ-1 исп. 01 осуществляется по адресной линии связи, для питания адресных устройств МПТ-1, МРО-2М, РМ-К, МРК-30 необходимо внешнее питание DC 12В или 24В, АМП-4 – 12В DC, ИП 212-64Р и ИП 513-11Р – питаются автономно от батареи, питание МДУ исп.02 – 24В DC или АС, питание МДУ исп. 03 – 220В AC.
В приборе имеется энергонезависимая память для хранения базы данных адресных устройств и ведения журнала событий. Для привязки событий ко времени имеются часы реального времени с независимым питанием от литиевой батарейки.
Для ввода и отображения информации в приборе РУБЕЖ-4А имеются двадцатикнопочная клавиатура и четырехстрочный ЖКИ на двадцать знакомест в строке.
Защитная крышка исключает случайное нажатие на клавиши.
Прибор ведет журнал на 1000 событий, в котором записывается информация о типе события, его дате, времени, адресе шлейфа и устройства. Все события фиксируются в энергонезависимой памяти и могут быть прочитаны с помощью клавиатуры и дисплея, расположенных на лицевой стороне прибора. Запись осуществляется в кольцевой буфер.
Конфигурация приборов в процессе инсталляции и конфигурация работы системы пожарной сигнализации выполняется с персонального компьютера с помощью ПО «FireSec Администратор».
Программное обеспечение для конфигурации системы «FireSec Администратор» поставляется бесплатно и входит в комплект поставки прибора.
После конфигурирования системы, адресный пожарный прибор РУБЕЖ-4А может управлять адресной системой пожарной сигнализации автономно.
Для более наглядного представления информации об охраняемом объекте и осуществления мониторинга всей системы может применяться компьютер с установленным ПО «FireSec Оперативная задача». Приобретается отдельно.
Прибор работает в соответствии с базой адресных устройств, записанных в него с помощью ПО «FireSec Администратор».
Подключение одного прибора к компьютеру можно производить при помощи преобразователя интерфейсов RS485/USB либо USB-кабеля. Прибор РУБЕЖ-4А может комплектоваться USB-кабелем (по отдельному заказу).
Подключение к компьютеру системы, состоящей из нескольких приборов, осуществляется через модуль сопряжения МС-1 или МС-2.
Для организации распределенной системы пожарной сигнализации и системы пожаротушения применяются схемы с объединением в одну сеть (RS-485) до 60 адресных приемно-контрольных приборов и выводом информации на центральный компьютер.
Прибор «РУБЕЖ-4А» имеет на панели управления 4 функциональных клавиши F1, F2, F3, F4.
Каждая клавиша имеет возможность назначения на нее функции просмотра журнала событий с фильтрацией по следующим типам событий:
Панель имеет 7 светодиодных индикаторов:
Имеется встроенный зуммер, обеспечивающий звуковое сопровождение событий для привлечения внимания оператора.
Технологически в адресном пожарном приборе «РУБЕЖ-4А» предусмотрено 2 перекидных реле типа «сухой контакт» и 2 выхода с контролем цепи на КЗ и обрыв, выдающих напряжение, равное напряжению питания. Все реле и выходы имеют следующие программируемые параметры:
Реле и выходы настраивается на включение по одному или нескольким событиям:
Внимание – внимание в зоне или группе зон – реле включено, в отсутствии внимания – реле выключено.
Включение модуля пожаротушения – включение модуля автоматического пожаротушения (МПТ) в зоне или группе зон – реле включено, в отсутствии включенных МПТ – реле выключено.
Включение автоматики МПТ – автоматика включена у МПТ в зоне или группе зон – реле включено, автоматика включена у МПТ в зоне или группе зон – реле выключено.
Технические характеристики
- Питание: 12±2 В или 24±4 В
- Ток потребления прибора (без учета выходов 3 и 4):
при напряжении питания 12В: 1А
не более при напряжении питания 24В, не более: 0,44 А - Выходные характеристики встроенных выходов 3 и 4:
выходное напряжение постоянного тока: напряж. питания
максимальный ток, потребляемый с двух выходов: 2 х 0,3А = 0,6 АВыходные характеристики встроенных реле 1 и 2:
коммутация напряжения постоянного/переменного тока: 28/240 В
максимальный коммутируемый ток: 5А - Количество АЛС, подключаемых к прибору: 4 радиальные или 4 кольцевые
- Количество адресных устройств при:
радиальной АЛС, не более: 250 на одну АЛС (500 на прибор)
кольцевой АЛС, не более: 250 на одну АЛС (500 на прибор) - Внешние интерфейсы для обмена и программирования:
типа RS485, гальванически развязанный: 1
типа USB: 1 - Длина: АЛС, не более 1000 м
кабеля интерфейса RS-485: не более 1000 м
кабеля интерфейса USB: до 3 м - Ток в АЛС, не более: 125 мА
- Напряжение на выходных клеммах АЛС: 24±4 В
- Максимальное сопротивление проводов АЛС, не более: 140 Ом
- Удельная электрическая емкость АЛС, не более: 0,5 нФ/Ом
- Масса прибора, не более: 1 кг
- Габаритные размеры прибора, не более: 200х160х50 мм
- Диапазон рабочих температур прибора: от 0 до +55°C
