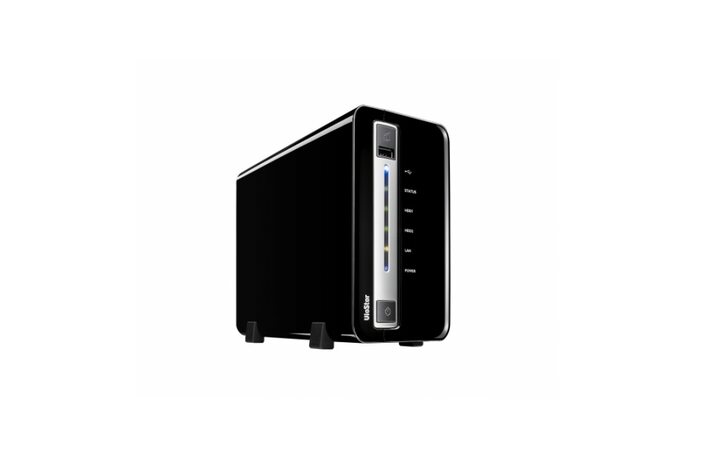

QNAP VS-2004L

Система видеонаблюдения QNAP VS2004L VioStor NVR с двумя отсеками для жестких дисков предназначена для использования дома, а также в малых и домашних офисах (SOHO). Построенная на базе ОС Linux, система обеспечивает быстрое конфигурирования без использования ПК, мониторинг IP-видеокамер и получение с них изображений, подключение USB-клавиатуры, мыши и монитора (через разъем VGA) для локального просмотра видео. Она поддерживает запись 4-каналов видео в форматах H.264, MPEG-4, M-JPEG и MxPEG. Система работает с IP-видеокамерами большинства известных марок, включая изделия AXIS, ACTi, A-MTK, Arecont Vision, AVTECH, Brickcom, Canon, Cisco, CNB, DIGITUS, D-Link, EDIMAX, ELMO, EtroVision, GANZ, Hikvision, iPUX, IPX, IQeye, LevelOne, Linksys, Messoa, MOBOTIX, NAKAYO, Panasonic BB/ BL/ i-Pro, SANYO, SHANY, SONY, TOA, TOSHIBA, TRENDnet, Videosec, VIOSECURE, VIVOTEK и Y-CAM.

VioStor NVR поддерживает различные схемы записи: по заданному расписанию, по сигналу тревоги (его могут инициировать события различного типа), до и после события. Средства управления дают оператору возможность определять самые разные опции, которые учитываются при определении события и/или момента выдачи сигнала тревоги. Кроме того, изделие оснащено мощными средствами интеллектуального анализа видео (Intelligent Video Analytics, IVA), позволяющими фиксировать движение в области наблюдения, появление там постороннего объекта, пропадание объекта, расфокусировку или блокировку камеры. Система поддерживает массивы RAID 1, изменение уровня и увеличение емкости массива RAID без остановки работы устройства, а наличие двух портов Gigabit Ethernet обеспечивает отказоустойчивое подключение к сети, балансировку нагрузки, а также подключение к разным сегментам сети. Настаивать NVR очень просто из графического интерфейса через веб-браузер Internet Explorer.

Запись видео в форматах H.264, MPEG-4, M-JPEG и MxPEG (определяется возможностями используемой камеры);Постоянная запись/запись вручную/по расписанию;Запись по событию (различные события), в том числе с учетом заданного расписания; Запись до и после получения сигнала тревоги; Запись аудио ; VioStor NVR обеспечивает высокопроизводительную запись мегапиксельных (до 8 пикселей) изображений, получаемых с различных IP-видеокамер. VioStor NVR предоставляет обобщенный интерфейс CGI для подключения IP-видеокамер.

При подключении к VioStor NVR по локальной (LAN) или территориально-распределенной (WAN) сети других серверов VioStor NVR через веб-браузер можно просматривать до 128 каналов. Просмотр 1/4/6/8/9/10/12/16/20/25/36/42 каналов, в том числе в режиме их последовательной смены; Режим «картинка в картинке»; Многооконный режим; Вы можете управлять поворотом, наклоном и увеличением (PTZ) камер непосредственно из веб-интерфейса. Вы можете задать несколько позиций PTZ и переключаться между ними, нажимая соответствующие кнопки на интерфейсе. Можно задать временные интервалы, через которые камеры будут переключаться из одной позиции в другую. Когда задана функция записи по событию, и оно происходит, на страничке мониторинга появляется уведомляющая пиктограмма. Для получения подробной информации о событии достаточно кликнуть по пиктограмме клавишей мыши. Оператор может увеличивать или уменьшать изображение как в режиме наблюдения, так и в режиме воспроизведения. Поддержка устройствами VioStor NVR функции электронной карты (E-map) позволяет подгружать изображения тех мест, где осуществляется видеонаблюдение.

В разных окнах интерфейса вы можете просматривать видео, получаемое с разных IP-камер. По разным окнам можно распределять и один видеопоток. Средства IVA VioStor NVR обеспечивают быстрый поиск видеофрагмента по дате, времени, временному промежутку и событию, а средства интеллектуального анализа IVA позволяют определять движение в области наблюдения, появление там постороннего объекта, пропадание объекта, расфокусировку или блокировку камеры.Функция добавления водяных знаков позволяет защитить видео от несанкционированного изменения или подмены.

VioStor NVR позволяет определять различные типы действий для различных типов событий.События: фиксация движения, сигнал тревоги, нарушение связи, ошибка записи, определяемое пользователем событие.Действия: запись видео, уведомление по SMS, уведомление по электронной почте, включение звукового сигнализатора, действие по управлению PTZ-камерой, подача сигнала тревоги или определяемое пользователем событие.Вы можете через NVR сконфигурировать сервер SMTP и сервер SMSC для мгновенной отправки предупреждения или сообщения об ошибке.

Система VioStor NVR способна автоматически (по расписанию) осуществлять резервное копирование данных на удаленный сервер QNAP VS-2004L NAS, находящийся в той же локальной сети.Резервирование данных на внешний носитель может осуществляться по нажатию соответствующей кнопки на передней панели NVR.Вы можете создать множество профилей пользователей в системе VioStor NVR и распределить их по различным группам (администраторы/менеджеры системы/рядовые пользователи), которые будут наделены разными правами по мониторингу, просмотру, управлению PTZ-камерами, прослушиванию аудио.При бездействии пользователя через установленный администратором тайм-аут VioStor NVR может закрыть его сессию.Вы можете указать имена или IP-адреса хостов, которым разрешен (или, наоборот, запрещен) доступ к системе NVR.Вы можете просматривать списки пользователей, которые в данный момент подключены (или ранее были подключены) к системе NVR.VioStor NVR предоставляет детальные журналы событий, в которых фиксируются системные предупреждения, ошибки записи на жесткий диск, отключения от сети, состояния ИБП, используемые сетевые сервисы, факты доступа к информации и пр.

VioStor NVR поддерживает различные конфигурации дискового массива: RAID 0/1, однодисковые тома и JBOD. Жесткие диски могут быть заменены в горячем режиме без выключения сервера.Емкость массива RAID системы видеонаблюдения может быть увеличена заменой одного диска другим большего объема. При этом выключать сервер не требуется, а все данные будут скопированы на новый диск.Также без остановки сервера можно повысить уровень RAID.Технология S.M.A.R.T. (Self-Monitoring Analysis and Reporting Technology) дает возможность отслеживать состояние жестких дисков. Кроме того, система VioStor NVR поддерживает технологию HHS (HDD Health Scan) для проверки дисков и поиска испорченных блоков.Система VioStor NVR снабжена средствами автоматического запуске при восстановлении питания после его аварийного отключения.VioStor NVR обеспечивает специальную поддержку ИБП APC, CyberPower и MGE для защиты от аварийных отключений электропитания и гарантии непрерывной работы.Операционная система и все приложения VioStor NVR размещены в энергонезависимой памяти DOM (Disk-On-Module), что повышает надежность работы устройства. Запуск системы осуществляется без обращения к жестким дискам, что предотвращает отказы из-за ошибок на дисках и сбойных секторах. Более того, в памяти DOM находятся две копии ОС: при отказе одной из них, будет запущена другая, а неработающая восстановлена.

Два гигабитных порта ЛВС.При нахождении в режиме отказоустойчивости и отказе одного из портов VioStor NVR продолжит работать по другому каналу (через второй порт).В режиме Балансировка нагрузки происходит агрегирование пропускной способности портов и повышение скорости передачи информации (использовании этого режима требует наличия управляемого коммутатора Ethernet с включенной функцией 802.3ad).Задав два IP-адреса, можно обеспечить сетевой доступ кNVR из двух разных сегментов.Поддержка сервиса Dynamic DNS (DDNS) позволяет зарегистрировать уникальное доменное имя (у соответствующего сервис-провайдера) и присвоить его устройству NVR.Наличие указанного сервера дает возможность синхронизировать дату и время, установленные на IP-видеокамерах, с соответствующими настройками NVR.При наличии необходимых прав доступ к хранящимся на VioStor NVR видеоданным можно получить по следующим протоколам:SMB/CIFS, HTTP, FTPКонфигурирование NVR легко выполняется через локальный дисплей или графический интерфейс веб-браузера.Все настройки системы, непосредственное наблюдение и просмотр записанного видео могут осуществляться через удобный интерфейс веб-браузера.Специальная программная утилита обеспечивает быстрый поиск и настройку IP-видеокамер.Двухъядерный процессор Intel Atom и память 1 Гбайт обеспечивают устройству VioStor NVR высокую производительность, необходимую для работы различных приложений видеонаблюдения.Построение VioStor NVR на базе встроенной системы Linux обеспечивает низкое энергопотребление и лучшую защиту от вирусов по сравнению с продуктами, построенными на базе ПК.Поддержка двух высокоскоростных дисков SATA обеспечивает запись и хранение больших объемов видеоинформации.

Технические характеристики

• Процессор: Marvell 6281 1.2 ГГц

• Оперативная память: 256 Мбайт (DDR2)

• Flash-память: 16 Мбайт

• Дисковое пространство: 2 x 2.5" или 3.5" HDD с интерфейсом SATA I или SATA II

• Сетевые интерфейсы: 1 разъем RJ-45 Гигабитный Ethernet

• Индикаторы состояния: USB, Статус, HDD1, HDD1, eSATA, LAN, Питание

• USB: 3 порта USB 2.0 (Спереди: 1; Сзади: 2)
  Поддерживаются USB-накопители, USB-ИБП и т.д.

• Кнопки: Питание, Резервное копирование, Сброс

• Зуммер: Системные предупреждения

• Форм-фактор: Портативный

• Габариты: 165.5 x 60 x 218.4 мм

• Масса:
  - Без адаптера питания и жестких дисков: 0.91 кг
  - В коробке: 1.9 кг

• Энергопотребление: В работе: 13 Вт (с 1 установленным диском объемом 500 Гбайт)

• Условия эксплуатации:
  - Рабочий диапазон температур: 0~40?C
  - Относительная влажность: 0~95% без конденсации

• Электропитание:
  - Внешний блок питания, 60 Вт
  - Входное напряжение: 100-240 В

• Охлаждение: 1 тихий вентилятор (6 см, 12 В)

• Безопасность: Разъем K-lock

• Видеозапись:
  - Количество поддерживаемыех каналов (Запись): до 4
  - Сжатие видео: H.264/ MPEG-4/ M-JPEG/ MxPEG (в зависимости от модели камеры)
  - Режимы записи:
  - Непрерывный / ручной / по расписанию
  - По тревоге / несколько расписаний записи по тревоге
  - Буфер хранения изображений по тревоге
  (до и после события):
  - До события: до 300 сек
  - После события: до 300 сек
  - Пропускная способность: 28 Мб/с
  - Параметры записи: Сжатие видео, разрешение, частота кадров, качество, аудио-запись
  - Формат файлов: AVI (требуется кодек QNAP для воспроизведения)

• Удаленный мониторинг:
  - Режим отображения: 1/4/6/8/9/10/12/16/20/25/36/42-канальный режим, картинка-в-картинке, функция последовательного отображения, режим multi-display
  - Multi-серверный мониторинг: Мониторинг до 128-каналов с нескольких серверов VioStor NVR
  - Возможности удаленного мониторинга: Полноэкранный режим, видео-снимок, ручная запись, оповещение о событии, PTZ-управление, цифровой зум
  - E-map: Загрузка E-map (JPEG)

• Удаленное воспроизведение:
  - Режим удаленного вопроизведения: 4-канальное воспроизведение с нескольких серверов NVR одновременно
  - Режим поиска для удаленного воспроизведения: По дате и времени, срокам, событиям и интеллектуальноиу анализу видео (IVA)
  - Интеллектуальный анализ видео (IVA): Функция обнаружения движения, отсутствующий объект, посторонний предмет, объект не в фокусе, и закрытие камеры
  - Управление воспроизведением: Воспроизведение, пауза, стоп, обратное воспроизведение, следующий / предыдущий видео файл, различные настройки скорости
  - Возможности воспроизведения: Полный экран, видео-снимок, цифровой зум, цифровых водяные знаки
  - Экспорт: Преобразование записи файлов в один AVI файл
  - Загрузка: Загрузка видозаписей через веб-интерфейс

• Расширенное управление событиями:
  - События: Функция обнаружения движения, порт сигнала тревоги, обрыва связи, сбои при записи и события определяемые пользователем
  - Действия: Запись видео, оповещение по электронной почте, SMS-оповещения, звуковой сигнал, PTZ управления камерой, выход сигнала тревоги и действия определяемые пользователем

• Резервирование:
  - Расписание удаленной репликации: Планирование резервного копирования видео данных на NAS через локальную сеть
  - Резервное копирования с помощью кнопки One-Touch-Auto-Video-Backup: Нажмите и удерживайте кнопку One-Touch-Auto-Video-Backup в течение 3 секунд. Записи данных на VioStor будут скопированы на внешнее устройство USB

• Контроль безопасности:
  - Управление пользователями: Различные группы пользователей и прав могут быть отнесены к различным пользователям
  - Управление доступом к хосту: Укажите соединения, которым разрешен и запрещен доступ к VioStor NVR
  - Автоматический выход из системы: Автоматический выход из системы пользователя при бездействии на странице конфигурации
  - Журналы событий: Подробное ведение логов всех событий
  - Список on-line пользователей: Запись пользователей в настоящее время вошедших, а также входивших ранее на VioStor NVR
  - Цифровые водяные знаки: Использование цифровых водяных знаков на записи

• Надежность:
  - Операционная система: Linux для встраиваемых систем
  - Однодискисковый том, RAID 0, RAID 1 и JBOD / Линейные том
  - Увеличение объема и изменение уровня RAID-массива без оставновки устройства
  - HDD S.M.A.R.T. и сканирование сбойных блоков
  - UPS: APC / CyberPower / MGE (USB UPS)

• Сетевые службы:
  - Поддерживаются: HTTP, TCP/IP, SMTP, DHCP, Static IP, DNS, DDNS, FTP, NTP, UPnP, режим отказаустойчивости, балансировка нагрузки, режим multi-IP
  - Службы: Веб-менеджер файловый, FTP, SMB/CIFS

• Многоязыковая поддержка:
  - Локализации: Чешский / Датский / Голландский / Английский / Французский / Финский, Немецкий, Венгерский, Итальянский, Японский / Корейский / Норвежский / Польский / Португальский / Русский / Испанский / Шведский / Упрощенный китайский / Традиционный китайский / Турецкий

• Требования к персональному компьютеру (Предлагаемые требования к системе для наилучшей производительности видео)
  - CPU:
  - M-JPEG (до 4 каналов):
  Pentium 4 CPU 2.4 ГГц и выше
  - MPEG-4/ H.264/ MxPEG (до 20 каналов):
  Dual core CPU 2.0 ГГц и выше
  - Память: 2 Гб и более
  - Операционная система: Microsoft Windows XP / Vista / 7
  - Веб-браузер: Internet Explorer 6.0 и выше
  - Сетевой интерфейс: 10/100/1000 Mbps
  - Разрешение дисплея: 1024 x 768 и более

• Дополнительное программное обеспечение:
  - QNAP Finder: Обнаружение и быстрая настройка VioStor NVR
  - VioStor Player: Воспроизведение записанных файлов на компьютере по уравлением Windows
  - Watermark Proof: Позволяет проверить является ли экспортированное видео и снимки оригинальными
  - VMobile: Монитормнг сетевых камер с VioStor NVR на мобильных устройствах Apple и коммуникаторах под управлением Windows Mobile или Android
