Рубеж ИП 212-187 W1.14 (УС-01)

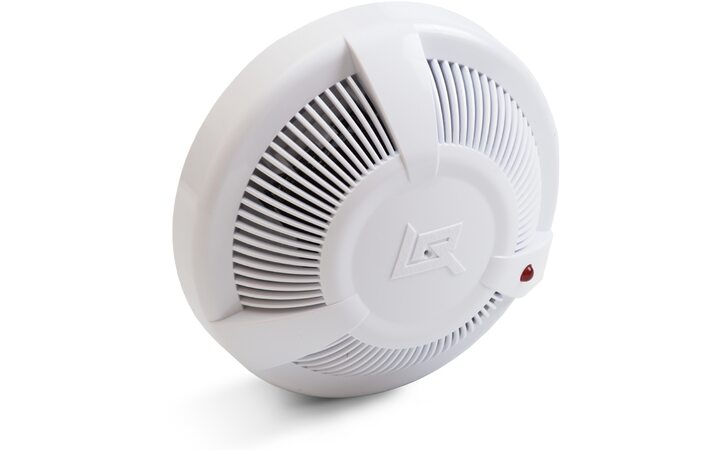

ИП 212-187 W1.04 с устройством согласования УС-01.

Арт.: RBZ-343150

Извещатель ИП 212-187 предназначен для круглосуточной и непрерывной работы с приемно-контрольными приборами, обеспечивающими напряжение питания в шлейфе сигнализации в диапазоне от 9 до 27 В и воспринимающими сигнал Пожар в виде скачкообразного уменьшения внутреннего сопротивления извещателя в прямой полярности до величины не более 1000 Ом, таких как Гранит, Гранд Магистр, ВЭРС ПК, Сигнал-20, Сигнал-20П и др. Извещатель не реагирует на изменение температуры, влажности, на наличие пламени, естественного или искусственного света.

Извещатель дымовой оптико-электронный ИП 212-187 исполнения серии Шатер с улучшенными характеристиками и эстетичным внешним видом имеет следующие особенности:

• уникальная разработка компании RUBEZH - микросхема ASIC R2. В данной микросхеме используется схематическое решение, позволяющее исключить наводки, возникающие вследствие близкого расположения незаземленных электроприборов, источников освещения, электропроводки. В результате полностью исключена вероятность ложного срабатывания извещателя на электромагнитные возмущения (данное решение разрабатывалось специально для исключения ложных срабатываний от ламп дневного света),
• двухцветная светодиодная индикация состояния извещателя, расположенная на внешней стороне корпуса, позволяющая однозначно определить состояние извещателя,
• защитная сетка на дымовой камере, входящая в комплектацию извещателя по умолчанию,
• убраны зазоры между дымовой камерой и основанием, что исключает ложные срабатывания из-за попадания внутрь мелких насекомых,
• увеличенная площадь дымозахода, обеспечивающая оперативность срабатывания извещателя при появлении первых признаков дыма,
• тестирование извещателя через технологическое отверстие специальным тестирующим устройством, что обеспечивает полную проверку функционирования извещателя, включая работу оптического канала,
• корпус извещателя изготовлен из ударопрочного и износостойкого материала высокого качества АБС, выпускается в любой цветовой гамме по требованию заказчика,
• винтовой способ крепления проводов к базе извещателя

Двухцветная светодиодная индикация позволяет однозначно воспринимать состояние извещателя:

• режим Пожар непрерывное свечение индикатора красного цвета,
• дежурный режим однократная вспышка зеленого цвета с периодом повторения 5 с.

Сигнал Пожар сохраняется после окончания воздействия на извещатель дыма. Сброс производится с приемно-контрольного прибора отключением питания извещателя на время не менее 2 сек.

Соединение датчика с базовым основанием является разъемным. Круговые контакты позволяют устанавливать извещатель, не ориентируя его относительно базового основания. Базовое основание является унифицированным, что позволяет устанавливать любой безадресный извещатель тм Рубеж без перемонтажа системы. Подключение минусового провода ШС к контактам 3 и 4, короткозамкнутым через извещатель, позволяет получить сигнал неисправность ШС на ППКП при изъятии извещателя с базового основания.

При подключении извещателя к ШС приемно-контрольного прибора, имеющего функцию определения количества сработавших извещателей (функция двойной сработки), необходимо использовать добавочный резистор Rд. Номинал добавочного резистора зависит от того, к какому приемно-контрольному прибору подключен извещатель и рассчитывается исходя из сопротивления шлейфа прибора в режимах Пожар и Внимание. Вместо добавочного резистора возможно использовать устройство согласования УС-01, устанавливаемое в базовое основание извещателя и содержащее резистор (номинал определяется при заказе) и контактную колодку. Если не требуется функция двойной сработки, то добавочный резистор Rд не устанавливается. При этом приемно-контрольный прибор должен иметь функцию ограничения тока в режиме Пожар до 20 мА во избежание выхода из строя извещателя.

Извещатель может работать с приборами, имеющими четырехпроводную схему включения. Для этого используется устройство согласования УС-02. Оно устанавливается в корпусе штатного базового основания извещателя.

Извещатель обеспечивает возможность подключения выносного устройства оптической сигнализации (ВУОС). Дежурный режим извещателя индикацией ВУОС не дублируется.

Извещатель ИП 212-187 может иметь следующие варианты исполнения:

• с винтовыми контактами для крепления проводов,
• с 5-м контактом для подключения экрана кабеля,
• влагозащищенное исполнение,
• с металлической сеткой на дымовой камере,
• с устройством согласования УС-01 (с возможностью выбора номинала резистора) или УС-02.

Извещатель, в зависимости от исполнения, может иметь следующие обозначения:

1 Обозначение типа извещателя: ИП 212-187.

2 Тип контактов для крепления проводов АЛС: V зажимные, W винтовые.

3 Тип монтажа: 1 - на несущие конструкции, 2 подвесной потолок.

4 Устройство согласования (УС): 0 без УС, 1 с УС-01 (с возможностью выбора номинала резистора), 2- с УС-02.

5 Количество контактов: 4 4 контакта, 5 5 контактов.

6 Дополнительные обозначения: с металлической сеткой, влагозащищенный, номинал резистора в УС-01.*

*Возможны комбинации из нескольких дополнительный опций.
