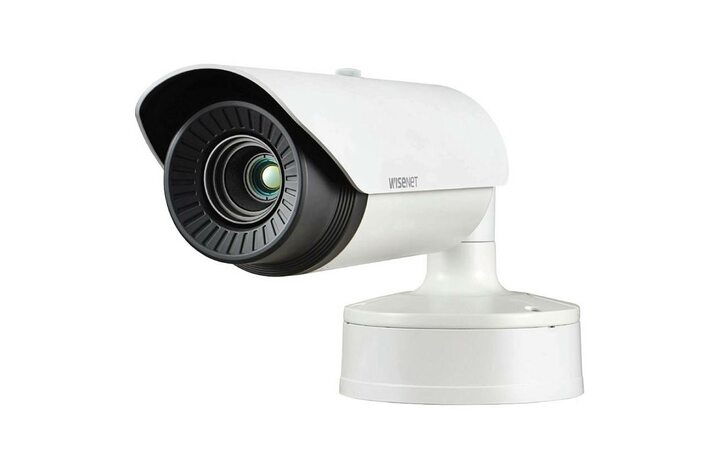

Samsung TNO-4030T

Тепловизионная камера обнаруживает объекты по выделяемому теплу даже в экстремальных погодных условиях при полном отсутствии видимости. Уловив движение, устройство передает сигнал на поворотную камеру. Это уровень безопасности, характерный для стратегически важных объектов, включая военно-оборонный сектор. Контроллер (Attribute Controller) видеоадаптера VGA (Video Graphics Array) преобразует полученные данные в цветовые значения. Модель поставляется в вандалостойком (IK10) металлическом корпусе, защищенном от влаги и пыли согласно требованиям стандарта IP66, от коррозии — по NEMA 4X, что вкупе с диапазоном рабочих температур -40 °C… +60 °C обеспечивает стабильную работу прибора на улице в любое время года.

TNO-4030T построена на неохлаждаемой микроболометрической матрице (в астрономии болометры применяют как особо чувствительные датчики, улавливающие даже тепло далеких звезд, многократно рассеянное по спектру и крайне малое) с разрешением 640x480, NETD (температурная чувствительность) < 50 мК. Укомплектована специализированным объективом (обычное оптическое стекло не прозрачно в среднем ИК-диапазоне) с фокусным расстоянием 13 мм, апертурой F1.0, углом обзора по горизонтали — 48.6°, вертикали — 36.4°, диагонали — 61.6°.

Интеллектуальные возможности модели:

• детекция движения, звука;
• классификация звука (взрыв, крик, разбиваемое стекло и т. д.);
• обнаружение блуждания, пересечения виртуальной линии, появления в области и исчезновения из нее;
• антисаботаж: обнаружение смены сцены, изменения температуры обнаружения, удара.

Предусмотрено 8 многоугольных зон детекции движения и 32 многоугольных зоны маскирования. DIS с встроенным гиросенсором корректирует искажения, неизбежные при вибрации.

Для сжатия использует кодеки H.265, H.264, MJPEG. Поддерживает фирменную функцию дополнительной компрессии WiseStream I. Для снижения нагрузки на сеть/сервер, упрощения доступа через интернет предусмотрена одновременная трансляция до 10 потоков. Скорость передачи — 30 Fps.

Интерфейсы: сетевой порт RJ-45 с PoE, аудиовход/выход, тревожный вход/выход (1/2), инженерные CVBS и USB. Предусмотрен слот для microSD/SDHC/SDXC объемом до 256 ГБ — можно вести локальную запись, предохраняющую информацию от потери при обрыве соединения и позволяющую использовать камеру в бессерверных системах видеонаблюдения. Поворотный кронштейн с распаечной коробкой в основании упрощает инсталляцию за счет легкой регулировки направления обзора и практически моментального подсоединения кабелей. При пиковых нагрузках прибор потребляет максимум: 9.0 Вт — DC 12 В, 10.5 Вт — 24 V AC, 10.0 Вт — PoE. Габариты: Ø147.51x401.80 мм. Вес — 3.173 кг.

Технические характеристики

• Матрица неохлаждаемая микроболометрическая, размер пикселя — 17 мкм
• Эффективных пикселей 640x480
• Температурная чувствительность < 50 мк
• Объектив 13 мм
• Апертура F1.0
• Крепление объектива на плату
• Минимальное расстояние до объекта 5 м
• Угол обзора объектива горизонталь — 48.6˚, вертикаль — 36.4˚, диагональ — 61.6°

Сжатие

• Видеосжатие H.265/H.264 (MPEG-4 part 10/AVC): Main/Baseline/High MJPEG
• Битрейт видео Управляемый H.264/H.265 : CBR или VBR MJPEG : VBR
• Аудиосжатие G.711 u-law/G.726 selectable, G.726 (ADPCM) 8 КГц, G.711 8 КГц
• Битрейт аудио G.726 : 16 Кбит/с, 24 Кбит/с, 32 Кбит/с, 40 Кбит/с AAC-LC : 48 Кбит/с при 8, 16, 32, 48 КГц


• Максимальное разрешение 640x480
• Основной поток 640x480, 640x360, 320x240
• Количество потоков до 10
• Streaming Method Unicast/Multicast, до 20 пользователей в юникасте
• Скорость трансляции H.265/H.264 — 30 fps, MJPEG — 30 fps
• Улучшение изображения DIS (встроенный гиросенсор)
• Режим коридора 90°/270°

Видеоаналитика

• Аналитика детекция движения и звука, классификация звука, обнаружение пересечения виртуальной линии, входа в область и исчезновения из нее, блуждания, движения по метаданным
• антисаботаж: обнаружение смены сцены, изменения температуры обнаружения, удара
• Детекция движения выкл./вкл. (8 многоугольных зон)
• Передача сигнала на поворотную камеру (Handover) поддерживается
• Зоны маскирования выкл./вкл. (32 многоугольных)

Сеть

• Сетевое хранение NAS (сетевое хранилище данных) локальный ПК для мгновенной записи
• IP IPv4, IPv6
• Протоколы TCP/IP, UDP/IP, RTP (UDP), RTP (TCP), RTCP, RTSP, NTP, HTTP, HTTPS, SSL/TLS, DHCP, PPPoE, FTP, SMTP, ICMP, IGMP, SNMPv1/v2c/v3 (MIB-2), ARP, DNS, DDNS, QoS, UPnP, Bonjour
• Совместимость ONVIF Profile S/G, SUNAPI (HTTP API), Open Platform
• Безопасность проверка подлинности при входе HTTPS (SSL) дайджест-проверка подлинности при входе фильтрация IP-адресов регистрация доступа пользователей способ проверки подлинности 802.1X (EAP-TLS, EAP-LEAP)
• Срабатывание тревоги входной сигнал тревоги, обнаружение движения, видео-аналитика, отключение сети, дисконнект
• Действия по тревоге загрузка файлов через FTP, на электронную почту
• уведомление по электронной почте
• местное хранилище данных (SD/SDHC/SDXC) или NAS с записью при отключенной сети и наступлении события (срабатывание сигнала тревоги) внешний вывод

Интерфейсы

• Инженерный видеовыход CVBS : 1.0 Vp-p/75Ω Composite, 720x480 (N), 720x576 (P), для инсталляции
• USB : Micro USB type B, 1280x720, для инсталляции
• Сетевой интерфейс RJ-45 (10/100 BASE-T)
• Аудиовход Mic IN/Line IN
• Аудиовыход линейный 3.5 мм (mono jack)
• Тревожные интерфейсы 1 вход, 2 выхода
• Локальное хранилище слот для microSD/SDHC/SDXC объемом до 256 ГБ каждая

Основное

• Питание DC 12 В/AC 24 В/PoE (IEEE802.3af)
• Потребляемая мощность Максимум: 9.0 Вт — DC 12 В 10.5 Вт — AC 24 В 10.0 Вт — PoE
• Рабочие условия температуры: -40 °C… +60 °C, влажность 90% или меньше (без конденсата)
• Защита IP66, NEMA 4X, IK10
• Материал корпуса алюминий
