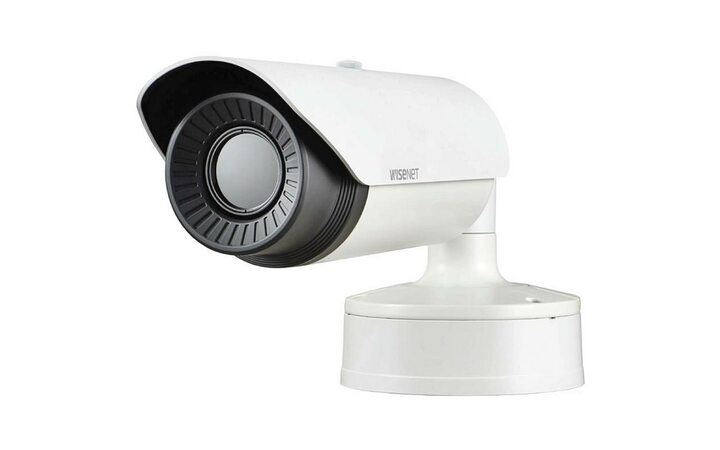

Samsung TNO-4040T

Предназначена для систем видеонаблюдения, отвечающих повышенным требованиям, обеспечивающих безопасность уровня военно-оборонных, стратегической важности и других особо охраняемых объектов. Работает в инфракрасном спектре, обнаруживает людей и транспорт по тепловому излучению при любой погоде (туман, смог, ливень, снегопад) и вне зависимости от маскировки. Не требует даже минимального освещения: фиксирует объекты по выделяемому ими теплу. Видеоадаптер VGA (Video Graphics Array) обеспечивает цветность: контроллер (Attribute Controller) преобразует полученные данные в цветовые значения. Устройство заключено в вандалостойкий металлический корпус, защищенный от влаги и пыли по стандарту IP66, от коррозии — по NEMA 4X, что в совокупности с диапазоном рабочих температур -40 °C… +60 °C позволяет использовать камеру на улице зимой и летом.

TNO-4040T построена на неохлаждаемой микроболометрической матрице (болометры применяют в астрономии — как самые чувствительные датчики, способные уловить терагерцевое излучение, субмиллиметровые волны) с разрешением 640x480, температурной чувствительностью (NETD) < 50 мК. Укомплектована специальным объективом (в среднем ИК-диапазоне обычное оптическое стекло не прозрачно) с фокусным расстоянием 19 мм, углом обзора по горизонтали — 32.0°, вертикали — 24.3°, диагонали — 39.2°.

В камеру заложены интеллектуальные функции:

• обнаружение движения, звука;
• классификация звука (взрыв, крик, разбиваемое стекло и т. д.);
• обнаружение блуждания, пересечения виртуальной линии, появления в области и исчезновения из нее;
• антисаботаж: детекция смены сцены, изменения температуры обнаружения, удара.

Предусмотрено 8 многоугольных зон детекции движения и 32 многоугольных зоны маскирования. Поддерживается передача сигнала на поворотную камеру (Handover). На борту — DIS с встроенным гиросенсором, корректирующая искажения, вызванные вибрацией корпуса.

Для сжатия использует кодеки H.265, H.264, MJPEG. Поддерживает фирменную функцию дополнительной компрессии WiseStream II. Для снижения нагрузки на сеть/сервер и упрощения доступа через интернет предусмотрена 10-потоковая передача. Скорость трансляции — 30 Fps.

Интерфейсы: сетевой порт RJ-45 с PoE, аудиовход/выход, тревожный вход/выход (1/2), инженерные CVBS и USB. Предусмотрен слот для microSD/SDHC/SDXC объемом до 256 ГБ — локальная запись на карту памяти предохраняет от потери данных при обрыве соединения и позволяет использовать камеру как автономную. Поворотный кронштейн с распаечной коробкой в основании значительно облегчает инсталляцию за счет простой регулировки направления мониторинга. Защитный козырек регулируется болтом. При пиковых нагрузках модель потребляет максимум: 9.0 Вт — DC 12 В, 10.5 Вт — 24 V AC, 10.0 Вт — PoE. Габариты: Ø147.51x401.80 мм. Вес — 3.175 кг.

Технические характеристики

• Матрица неохлаждаемая микроболометрическая, размер пикселя — 17 мкм
• Эффективных пикселей 640x480
• Температурная чувствительность < 50 мк
• Объектив 19 мм
• Апертура F1.0
• Крепление объектива на плату
• Минимальное расстояние до объекта 11 м
• Угол обзора объектива горизонталь — 32.0˚, вертикаль — 24.3˚, диагональ — 39.2°

Сжатие

• Видеосжатие H.265/H.264 (MPEG-4 part 10/AVC): Main/Baseline/High MJPEG
• Битрейт видео Управляемый H.264/H.265 : CBR или VBR MJPEG : VBR
• Аудиосжатие G.711 u-law/G.726 selectable, G.726 (ADPCM) 8 КГц, G.711 8 КГц
• Битрейт аудио G.726 : 16 Кбит/с, 24 Кбит/с, 32 Кбит/с, 40 Кбит/с AAC-LC : 48 Кбит/с при 8, 16, 32, 48 КГц


• Максимальное разрешение 640x480
• Основной поток 640x480, 640x360, 320x240
• Количество потоков до 10
• Streaming Method Unicast/Multicast, до 20 пользователей в юникасте
• Скорость трансляции H.265/H.264 — 30 fps, MJPEG — 30 fps
• Улучшение изображения DIS (встроенный гиросенсор)
• Режим коридора 90°/270°

Видеоаналитика

• Аналитика детекция движения и звука, классификация звука, обнаружение пересечения виртуальной линии, входа в область и исчезновения из нее, блуждания, движения по метаданным
• антисаботаж: обнаружение смены сцены, изменения температуры обнаружения, удара
• Детекция движения выкл./вкл. (8 многоугольных зон)
• Передача сигнала на поворотную камеру (Handover) поддерживается
• Зоны маскирования выкл./вкл. (32 многоугольных)

Сеть

• Сетевое хранение NAS (сетевое хранилище данных) локальный ПК для мгновенной записи
• IP IPv4, IPv6
• Протоколы TCP/IP, UDP/IP, RTP (UDP), RTP (TCP), RTCP, RTSP, NTP, HTTP, HTTPS, SSL/TLS, DHCP, PPPoE, FTP, SMTP, ICMP, IGMP, SNMPv1/v2c/v3 (MIB-2), ARP, DNS, DDNS, QoS, UPnP, Bonjour
• Совместимость ONVIF Profile S/G, SUNAPI (HTTP API), Open Platform
• Безопасность проверка подлинности при входе HTTPS (SSL) дайджест-проверка подлинности при входе фильтрация IP-адресов регистрация доступа пользователей способ проверки подлинности 802.1X (EAP-TLS, EAP-LEAP)
• Срабатывание тревоги входной сигнал тревоги, обнаружение движения, видео-аналитика, отключение сети, дисконнект
• Действия по тревоге загрузка файлов через FTP, на электронную почту
• уведомление по электронной почте
• местное хранилище данных (SD/SDHC/SDXC) или NAS с записью при отключенной сети и наступлении события (срабатывание сигнала тревоги) внешний вывод

Интерфейсы

• Инженерный видеовыход CVBS : 1.0 Vp-p/75Ω Composite, 720x480 (N), 720x576 (P), для инсталляции
• Сетевой интерфейс RJ-45 (10/100 BASE-T)
• Аудиовход Mic IN/Line IN
• Аудиовыход линейный 3.5 мм (mono jack)
• Тревожные интерфейсы 1 вход, 2 выхода
• Локальное хранилище слот для microSD/SDHC/SDXC объемом до 256 ГБ каждая

Основное

• Питание DC 12 В/AC 24 В/PoE (IEEE802.3af)
• Потребляемая мощность Максимум: 9.0 Вт — DC 12 В 10.5 Вт — AC 24 В 10.0 Вт — PoE
• Рабочие условия температуры: -40 °C… +60 °C, влажность 90% или меньше (без конденсата)
• Защита IP66, NEMA 4X, IK10
• Материал корпуса алюминий
