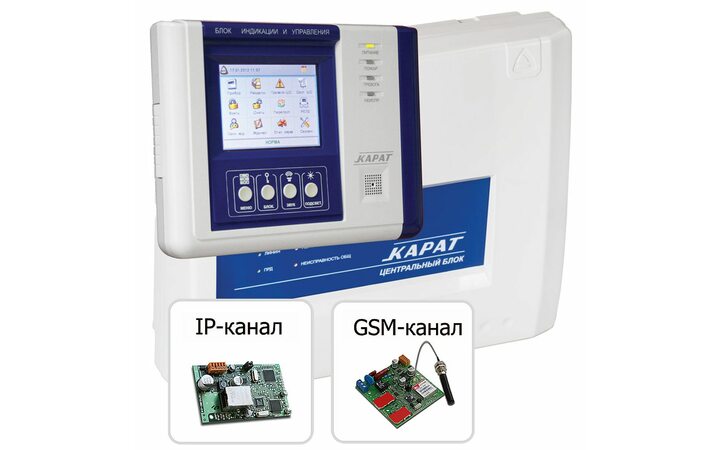

Сибирский арсенал Карат с БИУ TFT с универс. и IP-коммуникатором

Сибирский арсенал Карат с БИУ TFT с универс. и IP-коммуникатором - предназначен для работы в составе интегрированной системы безопасности "ЛАВИНА" в качестве объектового прибора. "Карат" обеспечивает централизованную и локальную охрану объектов, оборудованных охранными и пожарными извещателями. Обеспечивает оперативный мониторинг состояния средних и больших объектов, сохранение информации в виде журнала событий и отображение текущего состояния объектов.

Состав:

• Центральный блок (ЦБ).

• Блок индикации и управления с цветным сенсорным экраном (БИУ TFT).

• Адресный модем (используется для обеспечения связи между ЦБ, БИУ TFT, БШС-4, БШС-4П, БР-4 и приборами управления по адресной двухпроводной линии).

• Универсальный коммуникатор (GSM с 2 SIM + ГТС).

• IP-коммуникатор (интернет, локальные сети, GPRS).

Особенности:

• Модульный принцип построения. Прибор представляет собой набор внутренних модулей и внешних блоков. Комплектация прибора варьируется в зависимости от выполняемых задач.

• Информация о состоянии прибора и внешних блоков отображается на цветном ЖК-экране БИУ TFT. Управление системой осуществляется через сенсорное меню БИУ TFT.

• Прибор автоматически определяет нужный режим работы: если при сканировании были найдены подключенные коммуникаторы (универсальный или IP), то прибор будет работать как объектовый прибор системы «Лавина»; если коммуникаторы не подключены, то прибор работает в автономном режиме.
  ЦБ позволяет подключить до 24 шлейфов сигнализации (ШС), каждый с функциями охранного или пожарного. При подключении блоков расширения БШС4 или БШС4П (со встроенным резервированным источником питания) количество ШС может быть увеличено до 250.

• Возможность подключения блоков реле БР-4. БР-4 управляет четырьмя реле с перекидными контактами с возможностью автоматического отключения реле по срабатыванию линии контроля.

• Возможность подключения приборов оповещения «Рокот-2» вариант К, приборов управления пожаротушением «Пирит ПУ» вариант К, контрольно-пусковых шкафов ШКП-04…75, турникетов SA-303.

• Для автоматического управления приборами и устройствами предусмотрены сценарии, т.е. последовательность действий, выполняемых прибором «КАРАТ» при возникновении событий «тревога» и «пожар».

• Выносной блок индикации и управления БИУ TFT устанавливается на расстоянии до 200 м от центрального блока, а при питании блока от отдельного источника до 1000 м.

• Раздельная или групповая постановка ШС на охрану (снятие с охраны).

• Управление с клавиатуры БИУ TFT и электронными ключами Touch Memory (считыватель ключей в комплекте с прибором). При использовании универсального считывателя «Портал» возможно управление ключами TM, бесконтактными Proximity-картами, радиобрелоками, цифровым кодом (вводится с кодонаборной клавиатуры).

• При работе в системе «Лавина» в память прибора можно занести охранный ключ с признаком «работа под принуждением».

• Возможность использования ключа «Контроль наряда» с передачей извещения «Контроль наряда» на БИУ TFT и/или пульт централизованного наблюдения «Лавина».

• Энергонезависимые часы реального времени и журнал событий. Регистрация до 30 000 событий. Возможность выгрузки событий в USB-флешку.

• Гибкая настройка конфигурации прибора с помощью программного обеспечения «Лавина».

• Гибкое программирование параметров прибора с помощью USB-flash памяти.

• Голосовые извещения при появлении событий Тревога, Внимание, Пожар, Неисправность.

• Возможность назначать текстовые метки (пояснения) для блока, раздела, ключа, ШС, реле.

• Виртуальные ключи (пароль-код). С помощью виртуального ключа пользователь может лично ставить под охрану и снимать с охраны только свой раздел(-ы), введя свой код в подменю Личн. код.

• Три уровня доступа к органам управления прибора обеспечивают защиту от несанкционированного управления прибором.

• Функции «Тихая тревога» и «Автовозврат» для охранных шлейфов сигнализации. Автовозврат в режим охраны происходит, если через 4 минуты после нарушения ШС восстановился. При этом линия ПЦН восстанавливается, а остальные встроенные и внешние оповещатели остаются в режиме тревоги. При повторных нарушениях ШС формируется звуковой сигнал и линия ПЦН размыкается.

• Для передачи сигнала тревоги по проводным линиям ЦБ имеет 4 выхода ПЦН типа «сухой контакт». Передача сигналов тревоги осуществляется разрывом либо замыканием линий ПЦН с помощью контактов реле.

• Четыре выхода оповещения: «Лампа», «Сирена», «Оповещение о пожаре» (далее «Оповещение») и «Неисправность» с автоматическим контролем соединительных линий на обрыв и короткое замыкание.

• Автономная охрана, при питании от сети переменного тока или аккумулятора, с выдачей сигналов тревоги на выносные звуковой и световой оповещатели.

• При отключении питания прибор запоминает состояние ШС.

• Автоматический переход на питание от резервного источника постоянного тока при отсутствии напряжения сети. Сигнал «Тревога» при этом не выдается.

• Работает с токопотребляющими извещателями, с напряжением питания 10-25 В.

• Для защиты от перенапряжения на входе каждого ШС применяются супрессоры.

• Выход «+12 В» для питания и сброса извещателей.

• Выход «Вых» с выходным напряжением 12 В для питания БИУ, извещателей или оповещателей.

Технические характеристики

• Кол-во шлейфов, при подключении блоков расширения БШС4 или БШС4П 250

• Кол-во шлейфов на плате ЦБ 24

• Емкость памяти кодов идентификаторов (Ключи ТМ, брелоки, Proximity-карты, цифровые коды) 250

• Емкость журнала событий 30 000

• Общее сопротивление линии питания БИУ, не более 20 Ом

• Длина адресной линии, не более 1000 м

• Сопротивление адресной линии, не более 250 Ом

• Информативность (кол-во видов извещений) 12

• Напряжение на входе ШС при номинальном сопротивлении шлейфа 17±2 В

• Суммарная токовая нагрузка в шлейфе в дежурном режиме, не более 1,5 мА

• Ток потребления по выходу «12В» для питания извещателей, не более 250 мА

• Ток потребления по выходу «Лампа» для питания световых оповещателей, не более 200 мА

• Ток потребления по выходу «Сирена» для питания звуковых оповещателей, не более 500 мА

• Ток потребления по выходу «Оповещение», не более 200 мА

• Регистрируются нарушения пож./охр. шлейфа длительностью, более 350 мс

• Не регистрируются нарушения пож./охр. шлейфа длительностью, менее 250 мс

• Диапазон рабочих температур ЦБ -30...+50 °С

• Диапазон рабочих температур БИУ TFT +5...+55 °С

• Относительная влажность воздуха при температуре +35 °С, без конденсации влаги, не более 90%

• Напряжение питания (ток переменный) 187…242 В

• Напряжение питания (ток постоянный) 11,8…14,0 В

• Напряжение питания БИУ TFT от ЦБ 10-14 В

• Мощность, потребляемая от сети, не более 15 ВА

• Номинальная емкость резервной аккумуляторной батареи 7 Ач

• Ток потребления от аккумуляторной батареи в дежурном режиме (при отсутствии внешних потребителей), не более 220 мА

• Ток потребления прибора с подключенными коммуникаторами, не более 240 мА

• Ток потребления БИУ TFT 200 мА

• Масса ЦБ без аккумулятора, не более 2,5 кг

• Масса БИУ, не более 0,3 кг

• Габаритные размеры ЦБ 325x260x90 мм

• Габаритные размеры БИУ 190x146x44 мм

• Средняя наработка на отказ прибора в режиме охраны или режиме снятия с охраны, не менее 40 000 ч

• Срок службы, не менее 10 лет
