Прибор предназначен для охраны различных объектов, оборудованных электроконтактными и токопотребляющими охранными и пожарными извещателями. Прибор обеспечивает оперативный мониторинг состояния средних и больших объектов, сохранение информации в виде журнала событий и отображение текущего состояния объектов. В состав прибора «КАРАТ» входят центральный блок (далее ЦБ), выносной блок индикации и управления (далее БИУ) и адресные модемы для обеспечения связи между ЦБ и БИУ по адресной двухпроводной линии. Для увеличения количества шлейфов охранно-пожарной сигнализации к прибору могут подключаться блоки расширения БШС4 и БШС4П.

Состав системы:

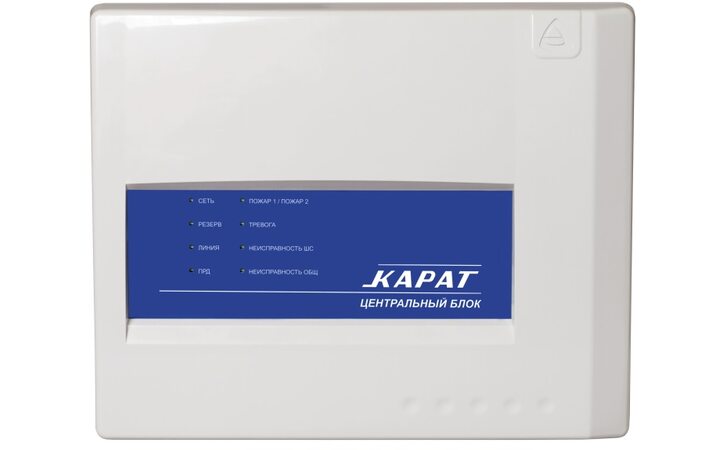

• Центральный блок (ЦБ)

• Выносной блок индикации и управления БИУ

Особенности:

• Модульный принцип построения. Прибор представляет собой набор внутренних модулей и внешних блоков. Комплектация прибора варьируется в зависимости от выполняемых задач.

• Информация о состоянии прибора и внешних блоков отображается на двухстрочном монохромном ЖК-экране БИУ.

• Прибор может работать автономно и в составе пультовой системы безопасности «ЛАВИНА» (версия с коммуникаторами).

• Прибор автоматически определяет нужный режим работы: если при сканировании были найдены подключенные коммуникаторы (универсальный или IP), то прибор будет работать как объектовый прибор системы «Лавина»; если коммуникаторы не подключены, то прибор работает в автономном режиме.

• ЦБ позволяет подключить до 24 шлейфов сигнализации (ШС), каждый с функциями охранного или пожарного. При подключении блоков расширения БШС4 или БШС4П (со встроенным резервированным источником питания) количество ШС может быть увеличено до 250.

• Два варианта исполнения ЦБ: в пластиковом и в металлическом корпусе (Карат-М).
  Увеличенные габариты металлического корпуса «Карат-М» позволяют использовать аккумуляторную батарею увеличенной емкости (12 Ач по сравнению с 7 Ач).

• Выносной блок индикации и управления (устанавливается на расстоянии до 200 м от центрального блока, а при питании блока от отдельного источника до 1000 м).

• Раздельная или групповая постановка ШС на охрану (снятие с охраны).

• Управление с клавиатуры БИУ и электронными ключами Touch Memory (считыватель ключей в комплекте с прибором). При использовании универсального считывателя «Портал» возможно управление ключами TM, бесконтактными Proximity-картами, радиобрелоками, цифровым кодом (вводится с кодонаборной клавиатуры).

• При работе в системе «Лавина» в память прибора можно занести охранный ключ с признаком «работа под принуждением».

• Возможность использования ключа «Контроль наряда» с передачей извещения «Контроль наряда» на БИУ и/или пульт централизованного наблюдения (ПЦН) «Лавина».

• Энергонезависимые часы реального времени и журнал событий. Регистрация до 30 000 событий.

• Гибкая настройка конфигурации прибора с помощью программного обеспечения (KeyProg для автономного прибора, «Лавина» для объектового).

• При работе с программой KeyProg запись параметров в прибор осуществляется с помощью электронного ключа iButton DS1996 или USB-программатора. Данные записываются в переносное запоминающее устройство из базы данных, расположенной на ПК. Кроме того, USB-программатор также может считывать настройки из прибора для дальнейшего переноса в базу данных или другой прибор.

• Три уровня доступа к органам управления прибора обеспечивают защиту от несанкционированного управления прибором.

• Функции «Тихая тревога» и «Автовозврат» для охранных шлейфов сигнализации. Автовозврат в режим охраны происходит, если через 4 минуты после нарушения ШС причины тревоги отсутствуют. При этом линия ПЦН восстанавливается, а встроенные и внешние оповещатели остаются в режиме тревоги. При повторных нарушениях ШС формируется звуковой сигнал и линия ПЦН размыкается.

• Для передачи сигнала тревоги по проводным линиям ЦБ имеет 4 выхода ПЦН типа «сухой контакт». Передача сигналов тревоги осуществляется разрывом либо замыканием линий ПЦН с помощью контактов реле.

• Четыре выхода оповещения: «Лампа», «Сирена», «Оповещение о пожаре» (далее «Оповещение») и «Неисправность» с автоматическим контролем соединительных линий на обрыв и короткое замыкание.

• При отключении питания прибор запоминает состояние ШС.

• Автоматический переход на питание от резервного источника постоянного тока при отсутствии напряжения сети. Сигнал «Тревога» при этом не выдается.

• Работает с токопотребляющими извещателями, с напряжением питания 10-25 В.

• Для защиты от перенапряжения на входе каждого ШС применяются супрессоры.

• Выход «+12 В» для питания и сброса извещателей.

• Выход «Вых» с выходным напряжением 12 В для питания БИУ, извещателей или оповещателей.

Технические характеристики

• Кол-во шлейфов, при подключении блоков расширения БШС4 или БШС4П 250

• Кол-во шлейфов на плате ЦБ 24

• Емкость памяти кодов идентификаторов (Ключи ТМ, брелоки, Proximity-карты, цифровые коды) 250

• Емкость журнала событий 30 000

• Общее сопротивление линии питания БИУ TFT, не более 20 Ом

• Длина адресной линии, не более 1000 м

• Сопротивление адресной линии, не более 250 Ом

• Информативность (кол-во видов извещений) 12

• Напряжение на входе ШС при номинальном сопротивлении шлейфа 17±2 В

• Суммарная токовая нагрузка в шлейфе в дежурном режиме, не более 1,5 мА

• Напряжение/ток выходов ПЦН1 и ПЦН2, не более 72 В/50 мА

• Ток потребления по выходу «12В» для питания извещателей, не более 250 мА

• Вес 200 мА

• Ток потребления по выходу «Сирена» для питания звуковых оповещателей, не более 500 мА

• Ток потребления по выходу «Оповещение», не более 200 мА

• Регистрируются нарушения пож./охр. шлейфа длительностью, более 350 мс

• Не регистрируются нарушения пож./охр. шлейфа длительностью, менее 250 мс

• Диапазон рабочих температур ЦБ -30...+50 °С

• Диапазон рабочих температур БИУ TFT -10...+50 °С

• Относительная влажность воздуха при температуре +35 °С, без конденсации влаги, не более 90%

• Напряжение питания (ток переменный) 187...242 В

• Напряжение питания (ток постоянный) 11,8...14,0 В

• Напряжение питания БИУ TFT от ЦБ 10-14 В

• Мощность, потребляемая от сети, не более 15 ВА

• Номинальная емкость резервной аккумуляторной батареи 7 Ач

• Ток потребления от аккумуляторной батареи в дежурном режиме (при отсутствии внешних потребителей), не более 285 мА

• Ток потребления прибора с подключенными коммуникаторами, не более 400 мА

• Ток потребления БИУ TFT 100 мА

• Масса ЦБ без аккумулятора, не более 2,5 кг

• Масса БИУ, не более 0,3 кг

• Габаритные размеры ЦБ 285х210х87 мм

• Габаритные размеры БИУ 190х146х44 мм

• Средняя наработка на отказ прибора в режиме охраны или режиме снятия с охраны, не менее 40 000 ч

• Срок службы, не менее 10 лет
