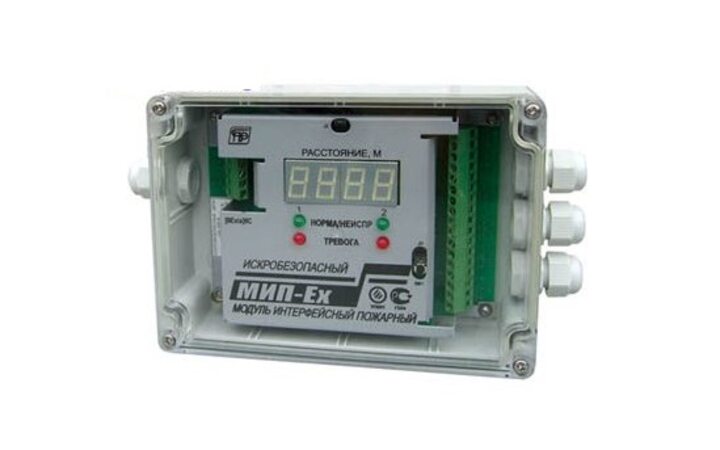

Спецприбор МИП 1 ЕХ

Спецприбор МИП 1 ЕХ имеет 1 искробезопасный шлейф сигнализации. Выполняет функции прибора приемно-контрольного пожарного и предназначен для контроля состояния извещателя пожарного линейного (термокабель) типа ИП104 «Гранат - термокабель» или его аналогов по всей его длине и выдачи дискретных сигналов о его состоянии во внешние цепи.

Область применения модулей МИП - системы пожарной сигнализации и автоматического пожаротушения объектов (в том числе взрывоопасных) с применением в качестве извещателя термокабеля ИП104 «Гранат - термокабель» или его аналогов.

Устройство Спецприбор МИП 1 ЕХ имеет настенное исполнение корпуса IP65. При этом, модули МИП могут применяться как самостоятельные приемно-контрольные приборы, обладающие всеми необходимыми функциями, так и в качестве промежуточного звена (барьера), обеспечивающего контроль термокабеля и работающего на некий приемно-контрольный прибор.

Взрывозащищенные модули исполнения МИП-2-Ex, МИП-1-Ex, МИП-2И-Ex, МИП-1И-Ex, МИП-1-Ex-Din обеспечивают искробезопасность шлейфов сигнализации (линий термокабеля). Эти модули с входными искробезопасными электрическими цепями уровня iа подгруппы IIС относятся к связанному электрооборудованию (по ГОСТ Р 51330.10), имеют маркировку взрывозащиты [Exiа]IIС, соответствуют требованиям ГОСТ Р 51330.0, ГОСТ Р 51330.10 и предназначены для установки вне взрывоопасных зон помещений и наружных установок.

Модули МИП-2И-Ex, МИП-1И-Ex, МИП-2И, МИП-1И в режиме ТРЕВОГА ШС отображают на индикаторе расстояние в метрах от начала термокабеля до точки срабатывания. Данные модули также оснащены интерфейсом RS-485, по которому осуществляется как передача извещений и расстояния, так и программирование модуля (в частности установка величины погонного сопротивления термокабеля).

Максимальная точность определения расстояния места срабатывания (± 1метр) достигается при использовании модулей МИП совместно с термокабелем ИП104 «Гранат - термокабель».

Двухшлейфовые модули МИП-2, МИП-2И, МИП-2-Ex, МИП-2И-Ex удобны при использовании в системах автоматического пожаротушения, когда запуск средств пожаротушения должен осуществляться лишь при срабатывании извещателей одновременно в двух шлейфах сигнализации.

Модули исполнения МИП-1-Din, МИП-1-Ex-Din выполнены в корпусе с уменьшенными габаритами, монтируемом на DIN-рейку, и предназначены для установки в герметичный шкаф.

Особенностью всех модулей МИП является возможность контроля удаленного термокабеля, подключенного к модулю обычным медным кабелем. При этом МИП осуществляет контроль замыкания в подводящих медных проводах и различает его от образующегося при пожаре замыкания в термокабеле. Для обеспечения данной функции осуществляется калибровка модуля после монтажа цепей шлейфов сигнализации.

Модули имеют адресные (по каждому ШС) гальванически разделенные выходы НОРМА и ТРЕВОГА для передачи во внешние цепи соответствующих извещений. Выходы являются переключающими (имеются нормально-замкнутая и нормально-разомкнутая группа) типа «сухой контакт». Передача извещений осуществляется путем переключения соответствующих групп выходных контактов.

Особенности
- информационная емкость – 1 искробезопасный шлейф
- высокая информативность – 3 типа принимаемых извещений
- наличие режима калибровки
- режим запоминания тревоги
- наличие световой и звуковой сигнализации
- вариант с «искробезопасными цепями»
- высокая точность определения точки срабатывания
- наличие интерфейса RS-485, протокол MODBUS

Технические характеристики

• Исполнение корпуса: настенное

• Маркировка взрывозащиты [Exia]IIС

• Степень защиты оболочки IP 65

• Температура окружающей среды (°С) -40...+55

• Диапазон питающих напряжений (В) 9...30

• Макcимальный потребляемый ток (мА), не более, в дежурном режиме /в режиме пожар
  - для модулей без индикации 30 /40
  - для модулей с индикацией 70 /120

• Максимальное напряжение, коммутируемое выходными контактами, (В): 48

• Максимальный ток, коммутируемый выходными контактами, (А): 0,2

• Габаритные размеры прибора (мм) 220х125х55

• Масса прибора (кг), не более 0,7
