Sphinx ЭЛВИН ПРО

Электро люминесцентный визуализатор идентификационных номеров, предназначен для проверки маркировочных обозначений на узлах и деталях автомототранспортных средств. Может быть использован в подразделениях дорожной инспекции для контроля изменений идентификационных номеров (VIN). Важной особенностью является то, что прибор позволяет проводить быстрый визуальный экспресс-анализ состояния VIN, непосредственно на контролируемом объекте, без применения дополнительного оборудования и проведения промежуточных операций.

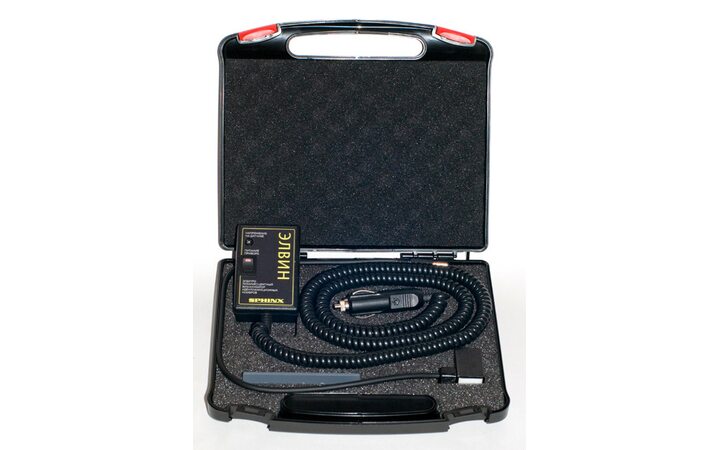

Комплектация №2 (расширенная):

• Прибор с датчиком;

• Кабель для питания от прикуривателя (12В.);

• Кабель для питания от 220 В (50Гц);

• Аккумуляторный блок;

• Блок питания для подзарядки;

• Чемодан для хранения и транспортировки;

• Паспорт;

• Светодиодный фонарь.

Принцип действия прибора основан на создании между прозрачным электродом и обследуемой поверхностью изделия из электропроводящего материала переменного электрического поля. Среднее значение напряженности поля определяется толщиной диэлектрического покрытия на изделии и обеспечивает фоновый уровень яркости свечения слоя электролюминофора, размещенного между прозрачным электродом и обследуемой поверхностью. В точках поверхности, где происходит поднятие рельефа, напряженность электрического поля возрастает, что вызывает увеличение яркости свечения электролюминофора, и наоборот: понижение рельефа приводит к уменьшению яркости свечения, вплоть до полного его исчезновения. Таким образом, изображение учетного номера на кузове автомобиля будет выглядеть в виде темных цифр на фоне светящегося экрана.

Методика работы с прибором определяется принципом его действия и позволяет выявлять зашпаклеванные места маркировочной площадки и элементы символов первичной (подлинной) заводской маркировки. Кроме того, прибором могут быть обнаружены следы механической обработки металла (уничтожения первичной маркировки) такие как: следы абразива, зачеканивание и.т.д., а так же следы сварных швов при вваривании поддельной части детали с маркировочной площадкой. Для обследования участков маркировочной площадки электролюминесцентный преобразователь следует разместить на плоскости панели с нанесенной маркировкой. Далее следует сравнить маркировку, видимую непосредственно, с изображением на электролюминесцентном экране. Наличие дополнительных темных линий на светящемся экране свидетельствует о наличии скрытых элементов маркировки.

Изменения толщины лакокрасочного покрытия на обследуемом изделии приводит к изменению яркости свечения электролюминесцентного экрана. Уменьшение толщины вызывает увеличение яркости, а увеличение толщины уменьшение яркости свечения. Граница между участками поверхности с различной толщиной покрытия будет выглядеть на экране как граница между участками с разной яркостью свечения. В комплект прибора входит контрольный образец для проверки работоспособности индикатора. Он выполнен по технологии производства печатных плат и имитирует возможные варианты подделки учетных номеров. При установке преобразователя на отдельные элементы маркировки на экране можно увидеть скрытые элементы маркировки. В верхней части рисунка приведена видимая маркировка, а в нижней - скрытая.

Достоинства

• Наглядность и оперативность проверки, непосредственное наблюдение результата в процессе проверки;

• Выявление признаков подделки не только стальных кузовов, но и кузовов из сплавов алюминия; (модельный ряд автомобилей AUDI и др.);

• Проверка в труднодоступных местах, неограниченная площадь проверки;

• Непрерывная работа в течении неограниченного времени;

• Ударопрочный датчик;

• Простота использования -отсутствует необходимость настройки, калибровки;

• Мгновенная готовность к работе после включения;

• Мобильность, малые размеры (комплект умещается в одной руке);

• Отсутствие необходимости в расходных материалах;

• Широкий диапазон рабочих температур;

• Надежность, эргономичность.

Технические характеристики

• Максимальный фиксированный зазор за счёт не проводящего покрытия - 0,3 мм;

• Разрещающая способность равна толщине покрытия;

• Питание индикатора осуществляется от бортовой батареи аккумуляторов 12 В, сетевого адаптера или аккумуляторного блока (в зависимости от комплектации);

• Средний ток, потребляемый прибором от источника питания - 150 мА;

• Время установления рабочего режима после включения прибора не превышает 10с;

• Время непрерывной работы - не ограничено;
  Прибор устойчиво работает при следующих условиях:

• температура воздуха от -20 С до +40 С;

• относительная влажность 80% при + 25 С;

• атмосферное давление от 84 до 106,5 кПа.
