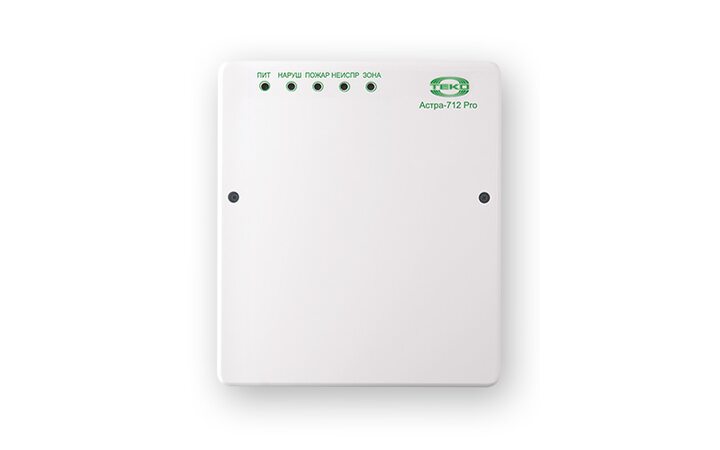

Теко Астра-712 Pro

Назначение

• организация комбинированной охранно-пожарной и других видов сигнализации (аварийной, технологической и т.п.) путем совместной работы расширителей беспроводных и проводных зон на интерфейсе RS-485;

• контроль состояния радиоканального оборудования системы Астра-Zитадель через радиорасширители РР Астра-Z;

• контроль состояния радиоканальных извещателей системы Астра-РИ-М через радиорасширители РР Астра-РИ-М;

• контроль состояния встроенных 4 шлейфов сигнализации (ШС) с включенными охранными или пожарными извещателями;

• контроль состояния охранно-пожарных ШС через расширители проводных зон Астра-713

• детализация контроля до индивидуального извещателя/ШС (адресность);

• организация системы оповещения и управления эвакуацией людей (СОУЭ) до 4 типа включительно с помощью радиоканальных речевых, световых и светозвуковых оповещателей;

• выдача извещений на ПЦН и другую аппаратуру через системные выходы типов Relay (реле) и ОС («открытый коллектор») в различных устройствах;

• информационный обмен по интерфейсу RS-485 с пультами контроля и управления Астра-814 Pro, блоками индикации Астра-863 и релейными блоками Астра-823/Астра-824;

• информационный обмен с программным комплексом мониторинга (ПКМ) системы Астра Pro через интерфейс USB.

Особенности

• выполнен в виде моноблока со встроенным резервированным электропитанием;

• отсек под АКБ 7 А/ч для резервирования питания при отсутствии основного питания;

• выход 12 В для обеспечения питающим напряжением активных извещателей и других устройств;

• 4 встроенных программируемых шлейфа сигнализации (ШС);

• 7 встроенных программируемых выходов:

• 3 сигнальных слаботочных реле типа «сухой контакт»,

• 1 силовое реле с переключениями контактов,

• 3 выхода типа «открытый коллектор»;
  один универсальный слот для установки следующих сменных модулей коммуникации (модули в комплект поставки ППКОП не входят, поставляются отдельно):

• модуля Астра-PSTN (обеспечивает дозвон по телефонным линиям общего пользования с целью передачи речевых сообщений, цифровых сообщений (в форматах Contact ID, SIA FSK),

• модуля Астра-GSM (обеспечивает обмен информацией по каналам мобильной сотовой связи стандарта GSM 900/1800 МГц с целью передачи речевых сообщений, цифровых сообщений (в форматах Contact ID, SIA FSK, Аргус-СТ, Pro-Net и SIA-IP), SMS-сообщений (в формате Ademco SMS и текста), а также для дистанционного управления ППКОП с телефонов пользователей),

• модуля Астра-LAN (обеспечивает обмен информацией через сетевой интерфейс LAN (Ethernet 10/100 Base-T) с целью передачи цифровых сообщений в форматах Pro-Net, SIA-IP);

• модуля Астра-RS-485 (обеспечивает информационный обмен с Программным Комплексом Мониторинга системы ПКМ Астра Pro через интерфейс RS-485);

• информационный интерфейс RS-485 для подключения дополнительного оборудования в виде расширителей РР Астра-РИ-М, РР Астра-Z, ППКОП Астра-713, ПКУ Астра-814 Pro, БИ Астра-863 исп. А/АР, БИУ Астра-863 исп.Б/БР, МР Астра-823/824;

• интерфейс USB 2.0 для подключения и обмена информацией с ПК;
  постановка на охрану/снятие с охраны осуществляется:

• с использованием ключей Touch Memory (ТМ) или устройств, формирующих код формата ТМ (РПУ Астра-Р исп. ТМ, РПУ Астра-РИ-М, клавиатуры Астра-КТМ, Астра-КТМ-С),

• идентификационными картами EM-Marin, MIFARE, работающими со считывателями в формате Wiegand с использованием PIN кодов, вводимых через ПКУ Астра-814 Pro, либо через модуль мониторинга ПКМ Астра-Pro,
  с использованием радиоканальных брелоков РПДК Астра-РИ-М и Астра-Z-3245,

• дистанционно через SMS/DTMF команды, либо через специализированное мобильное приложение AstraMobile (для ОС Android/iOS);

• программирование через ПК с установленным Программным Комплексом Мониторинга ПКМ Астра Pro;

• запуск прибора от АКБ без первичной цепи питания 220 В;

• наличие предохранителя-выключателя сети 220 В;

• защита цепей ШС, питания, АКБ;

• встроенный звуковой сигнализатор;

• контроль вскрытия корпуса.

Основные

• суммарное количество подключаемых радиорасширителей РР Астра-РИ-М и/или РР Астра-Z – до 4 шт.

• количество поддерживаемых извещателей системы Астра-РИ-М одним РР Астра-РИ-М – до 48 шт.

• количество поддерживаемых извещателей системы Астра-Zитадель одним РР Астра-Z – до 250 шт.

• общее количество поддерживаемых радиоизвещателей и радиоустройств – до 250 шт.

• количество подключаемых проводных расширителей (РП) Астра-713 – до 10 шт.

• общее количество ШС, поддерживаемое ППКОП – до 84 шт.

• общее количество подключаемых проводных устройств по информационному интерфейсу RS-485 – до 48 шт.

• количество подключаемых блоков реле Астра-823/Астра-824 – до 48 шт.

• количество подключаемых проводных пультов контроля и управления (ПКУ) Астра-814 Pro – до 8 шт.

• количество подключаемых блоков индикации Астра-863 – до 40 шт.

• количество логических разделов – 250

• количество зон оповещения – 10

• количество универсальных системных выходов – 500

• количество пользователей – 250

• количество идентификаторов (ключи ТМ, брелоки, бесконтактные карты, PIN-коды) – до 1000

• количество подключаемых считывателей – до 50

• журнал событий на 10000 событий.

Технические характеристики

Питание:

• от сети переменного тока частотой 50 Гц 187÷242 В

• от АКБ 7,2 А/ч 11÷14,2 В
  Ток потребления:

• от цепи 12 В, не более 200 мА

• от АКБ 7,2 А/ч, не более:

• без сменных модулей 150 мА

• с модулем Астра-GSM 200 мА

• с модулем Астра-LAN 250 мА

• с модулем Астра-PSTN 180 мА
  Параметры ШС (клеммы Z1-GND, Z2-GND, Z3-GND, Z4-GND):

• напряжение на клеммах ШС в дежурном режиме от 9 до 14 В

• ток короткого замыкания по ШС, не более 20 мА

• ток на клеммах ШС для питания извещателей, не более 3 мА
  Время интегрирования ШС:

• охранный 70 ± 10 мс

• пожарный 300 ± 30 мс
  Сопротивление* ШС в состоянии:

• "норма" от 3 до 5 кОм

• "нарушение" охранный от 0 до 3 или более 5 кОм

• "нарушение" пожарный от 1,5 до 3 или от 5 до 12 кОм

• "неисправность" пожарный от 0 до 1,5 или более 12 кОм
  Сопротивление* пожарного ШС в режиме двойной сработки в состоянии:

• "норма" от 3 до 5 кОм

• "нарушение" от 0 до 1,5 или от 5 до 12 кОм

• "внимание" от 1,5 до 3 кОм

• "неисправность" более 12 кОм
  Реле 1, 2, 3 (клеммы RELAY1, RELAY2, RELAY3):

• максимальное напряжение нагрузки 100 В

• максимальный ток нагрузки, 100 мА
  Реле 4 (клеммы NC, COM, NO):

• максимальное напряжение нагрузки, АС 250 В

• максимальное напряжение нагрузки, DС 30 В

• максимальный ток нагрузки, АС, DC 5 А
  Выходы типа "открытый коллектор" (клеммы ОС1, ОС2, ОС3):

• максимальное напряжение нагрузки 27 В

• максимальный ток нагрузки 0,5 А
  Максимальная длина линии интерфейса:

• ТМ 25 м

• WD 150 м

• RS-485 1000 м
  Характеристики выхода +12 В (клеммы +12Vout, GND):

• ток максимальной нагрузки по выходу +12Vout 750 ± 50 мА

• напряжение по выходу +12Vout от 10 до 14,2 В

• величина пульсации по выходу +12Vout 100 мВ

• ток ограничения заряда АКБ при напряжении на ее клеммах от 13,5 до 13,8 В 330 ± 50 мА

• напряжение АКБ, при котором происходит отключение ППКОП (при отсутствии сетевого напряжения) 10,5 ± 0,3 В

• время работы от АКБ в дежурном режиме, в режиме «Тревога» без питания извещателей и внешней нагрузки, не менее 24 ч

• время технической готовности, не более 60 с

• габаритные размеры 190 x 165 x 80 мм

• масса (без АКБ), не более 0,6 кг
  Условия эксплуатации:

• температура от -10 до +55°С

• относительная влажность воздуха без конденсации влаги до 93% при +40°С

• степень защиты оболочкой IP41

• * Допустимый разброс значений сопротивления не более 10 %, для значения 12 кОм – не более + 2 кОм.
  Информативность
  пять трехцветных индикаторов:

• индикатор «ПИТ» - состояние питания

• индикатор «НАРУШ» - общее состояние охранных разделов

• индикатор «ПОЖАР» - общее состояние пожарных разделов

• индикатор «НЕИСПР» - общее состояние оборудования, неисправности

• индикатор «ЗОНА» - общее состояние встроенных ШС

• программируемые выходы типа «открытый коллектор»

• программируемые релейные выходы

• вход/выход интерфейсной линии RS-485

• 4 универсальных входа/выхода (клеммы А1-А4) для сменного модуля, установленного в слот

• интерфейс USB 2.0 для связи с ПК.
