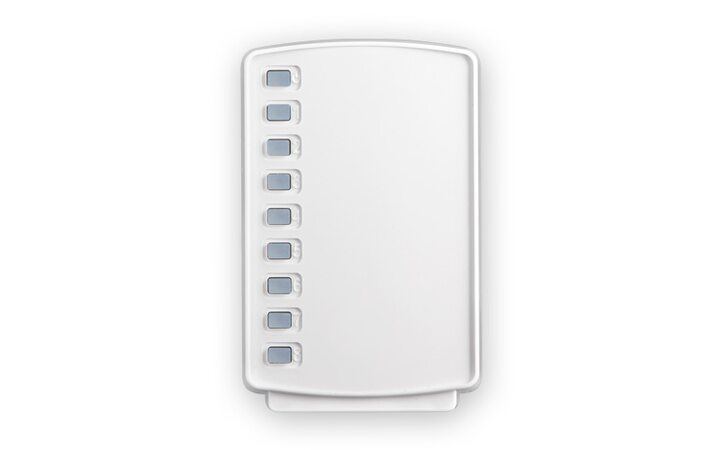

Теко Астра-713

Особенности

• автономное использование или объединение по интерфейсу RS-485 под управлением центрального ППКОП;

• максимальная емкость в системе Астра-Дозор - 16 приборов;

• максимальная емкость в системе Астра-Zитадель - 30 приборов;

• установка режимов работы с помощью перемычек или с помощью ПК;

• программируемые релейные выходы и выходы типа "открытый коллектор" для управления внешними устройствами (только при автономной работе);

• встроенные кнопки-индикаторы для постановки на охрану / снятия с охраны соответствующего ШС (только при автономной работе);

• защита от перегрузок и неправильных действий в цепях ШС;

• "спящий" режим;

• выдача извещения о тревоге на ПЦН при полном отключении электропитания;

• двухцветная индикация.

Основные данные

• постановка на охрану/снятие с охраны при автономной работе осуществляется:

• с использованием ключей Touch Memory (ТМ) или устройств, генерирующих код формата ТМ, (РПУ Астра-Р исполнение ТМ, РПУ Астра-РИ-М). Количество регистрируемых идентификаторов ТМ - 28. Регистрация идентификаторов ТМ с помощью кнопки ТМ или с ПК, - с использованием переключателя или кнопки с фиксированными состояниями “замкнут/разомкнут”,

• с использованием кнопок-индикаторов ШС;

• постановка на охрану/снятие с охраны при работе с центральным ППКОП осуществляется по команде от ведущего прибора;

• обеспечивается работа ШС по типам "охранный " или "пожарный";

• контроль ШС типа "охранный" производится по сопротивлению в жестких границах состояний ШС "норма", "нарушение". Распознавание состояния ШС "неисправность " не производится;

• контроль ШС типа "пожарный” производится по сопротивлению в жестких границах состояний ШС "норма ", "нарушение ", "неисправность ", "внимание ";

• В ШС могут быть включены:

• извещатели и приемо-контрольные приборы, имеющие выход типа сухой контакт (релейный) и работающие на замыкание или размыкание;

• пожарные извещатели, питающиеся по шлейфу (до 5 мА) и способные работать в диапазоне питающих напряжений от 14 до 21 В;
  при автономном использовании возможна установка основных режимов работы с помощью перемычек на плате прибора и предусматривает выбор:

• режима настройки (перемычки или ПК),

• способа постановки на охрану (ТМ или переключатель),

• режима работы звуковых оповещателей (все извещения или только тревога),

• включения режима автоперевзятия,

• режима работы ШС ( "охранный " - "пожарный"),

• времени задержки на вход/выход;

• наиболее полная реализация возможностей прибора в автономном режиме осуществляется программированием с ПК (ПО Pconf-713);
  подключение прибора к ПК обеспечивается устройством сопряжения Астра-984;
• для работы под управлением ППКОП Астра-Дозор осуществляется смена ПО прибора программой Pconf-713, при этом режимы работы, заданные для автономного использования, автоматически аннулируются. Режимы работы прибора устанавливаются перемычками и с ППКОП Астра-Дозор;

• для работы под управлением ППКОП Астра-Z-8945 исп.А осуществляется смена ПО прибора "Модулем смены ПО" из программного комплекса мониторинга ПКМ Астра-Z, при этом режимы работы, заданные для автономного использования, автоматически аннулируются. Режимы работы прибора устанавливаются "Модулем настройки" из ПКМ Астра-Z. Возможен выбор 5-ти типов ШС: "пожарный комбинированный с двойной сработкой", "пожарный тепловой с двойной сработкой", "пожарный комбинированный с одинарной сработкой", "охранный", "технологический". Выходы Астра-713 являются системными и учитываются в едином "сквозном" списке.

• прибор не предназначен для использования в составе систем автоматического управления пожаротушением.

Технические характеристики

• напряжение питания 10÷15 В

• количество ШС, подключаемых к прибору 8 шт

• ток потребления в дежурном режиме 180 мА

• ток потребления в режиме "Тревога" 230 мА

• количество релейных выходов 2 шт

• количество выходов типа "открытый коллектор" (ОК) 2 шт

• напряжение источника питания, при котором включается индикация "Питание ниже нормы" 11 ± 0,3 В

• напряжение источника питания, при котором прибор переходит в режим "Сон" 10 ± 0,2 В

• ток в ШС для питания извещателей 5 мА

• максимальный ток нагрузки выходов ОК 500 мА

• максимальное напряжение нагрузки выходов ОК 15 В

• габаритные размеры прибора 120,5х79х30,5 мм

• масса прибора 0,11 кг

• Параметры ШС:

• напряжение на клеммах ШС в дежурном режиме от 14 до 21 В

• ток короткого замыкания по ШС 20 мА

• Время интегрирования ШС:

• охранный 70 ± 10 мс

• пожарный 300 ± 30 мс

• Сопротивление ШС:

• в состоянии «норма» от 3 до 5 кОм

• в состоянии "нарушение" охранный от 0 до 3 или более 5 кОм

• в состоянии "нарушение" пожарный от 1,5 до 3 или от 5 до 12 кОм

• в состоянии "неисправность" пожарный от 0 до 1,5 или более 12 кОм

• Условия эксплуатации:

• температура от -30 до +50°С

• относительная влажность воздуха без конденсации влаги до 95% при +35°С

• степень защиты оболочкой IP30.
