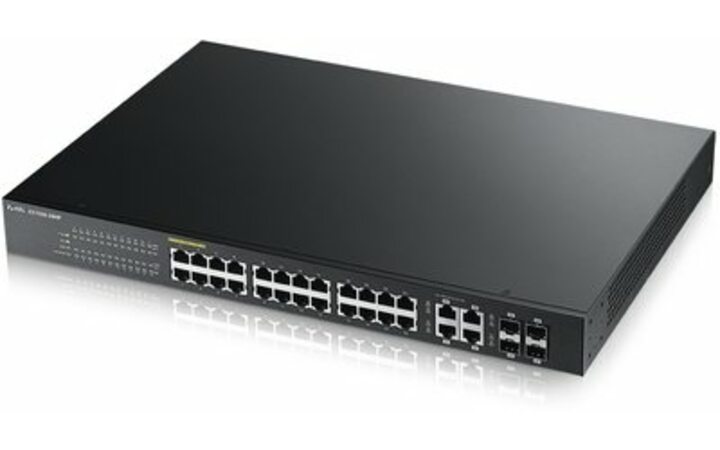

Zyxel GS1920-24HP

Интеллектуальный High Power PoE-коммутатор Gigabit Ethernet с 24 разъемами RJ-45 и 4 SFP-слотами совмещенными с разъемами RJ-45. Серия 1920 представлена гигабитными коммутаторами как с интерфейсами только для передачи данных, так и для передачи данных и питания по технологии PoE (Power over Ethernet). Они предназначены для установки на уровне доступа малых и средних предприятий и обеспечивают защиту от несанкционированного доступа, приоритизации трафика видео и пакетной телефонии, а также администрирования каждым клиентским подключением на уровне порта. Все модели отвечают современным требованиям стандарта энергосбережения IEEE802.3az.

Коммутаторы серии 1920 относятся к сегменту интеллектуальных коммутаторов. Первоначальные настройки и последующее администрирование возможно как по веб-интерфейсу, так и посредством протокола SNMP с группами мониторинга RMON. Фирменная технология ZyXEL iStacking позволяет управлять несколькими коммутаторами под одним IP-адресом. Функция LLDP позволяет коммутаторам оповещать локальную сеть о своем существовании и характеристиках, а также собирать такие же оповещения, поступающие от соседних коммутаторов. Сбор и анализ информации о сбоях в сети осуществляется по Syslog или SNMP Trap.

Все коммутаторы с поддержкой технологии PoE могут передавать питание как с максимальной мощностью 15.4 Вт по стандарту 802.3af, так и 30 Вт по стандарту 802.3at. Можно назначить заранее установленную мощность и приоритет на порты при автоматическом распределении бюджета мощности.

Поддерживаются возможности защиты от нештатных ситуаций, связанных с ошибками в конфигурировании сети, и предусмотрена поддержка двух образов файла конфигурации и микропрограмм. Протоколы связующего дерева RSTP, MSTP, MRSTP позволяют масштабировать единую сеть с необходимостью увеличения количества пользователей. Образующиеся петли автоматически блокируются функцией loop guard, а агрегирование каналов увеличивает отказоустойчивость и пропускную способность сети.

Контроль и управление трафиком выполняются статическими и динамическими виртуальными локальными сетями VLAN на базе порта или метки 802.1Q. Для большей защиты абонентов поддерживается расширение VLAN по протоколу, подсети и MAC-адресу. Определенный вид трафика может быть приоритизирован по протоколу 802.1p, согласно установленным меткам. Для передачи видео можно воспользоваться функциями IGMP snooping и MVR. Контроль широковещательных рассылок выполняет функция Broadcast Storm Control.

Защита от неавторизованного доступа к внутренним серверам сети и перехват информации пользователей обеспечиваются несколькими функциями. С помощью IP Source Guard блокируются все неавторизованные DHCP-сервера и попытки подмены MAC- и IP-адреса. Дополнительная безопаcность на каждом порту выполняется функциями Port Security. Все пользователи сети, включая системных администраторов, могут получить доступ в сеть только после авторизации на серверах RADIUS и TACACS+. Полностью блокируется трафик между абонентами в пределах одного коммутатора функцией port isolation. Списки доступа настраиваются как по IPv4, так и IPv6. Удаленное администрирование коммутаторами c шифрованием трафика выполняется по SSL и SSH.Защита процессора от перегрузок поддерживается функцией CPU protection.

Основные преимущества:

• Гигабитные скорости передачи данных до каждого рабочего места

• SFP-слоты для магистральных оптических подключений с агрегированием каналов

• Стандарт 802.3at повышенной мощности High Power до 30 Вт для электропитания уличных видеокамер, точек доступа по кабелю Ethernet

• Защита трафика абонентов на уровнях L2 – L4 с созданием списков доступа ACL

• Управление по SNMP и веб с поддержкой iStacking

• Два файла конфигурации и две микропрограммы для повышения отказоустойчивости

• Функции IGMP Snooping и Filtering, MVR для организации передачи видео внутри сети.

Рекомендации к применению

Развертывание гигабитных локальных сетей доступа на малых и средних предприятиях
Организации сетей доступа в Интернет для гостиниц и школьных учреждений
Объединение в единую сеть на складских комплексах и в торговых центрах всевозможных сетевых устройств, включая видеокамеры, настольные телефоны, принтеры, компьютеры с обеспечением гарантированной передачи трафика видео и голоса.

Технические характеристики

• Тип коммутатора Интеллектуальный, уровень 2

  Интерфейсы:


• Порт 10/100/1000Base-T PoE 24

• Совмещенные комбо-порты RJ45 1000Base-T/SFP (dual rate) 100/1000 слот 4

  Производительность коммутатора:


• Матрица коммутации, Гбит/сек 56

• Скорость коммутации, М кадров/сек 41,7

• Буфер данных, Байт, Порт 10/100/1000Base-T PoE 1500 K

• Объем памяти flash, Байт 16 MB

• Объем оперативной памяти, Байт 128 MB

• Максимальный размер кадра Jumbo frame 9216

• Размер таблицы МАС адресов 16 K

  Устойчивость и доступность сети:


• Протоколы IEEE 802.1D STP/802.1w RSTP/802.1s MSTP MSTP/RSTP/STP

• Протокол объединения каналов IEEE 802.3ad LACP (Количество групп / Количество каналов в группе) 8 / 8

• Поддержка функции Loop guard Да

• Протокол MRSTP, собственная разработка ZyXEL Да

• Поддержка функции ErrDisable Recovery Да

  Функции управления трафиком:


• Количество статических 802.1Q VLAN /количество динамических VLAN 1K / 4K

• Поддержка функции Port-based VLAN Да

• Поддержка функции Protocol-based VLAN Да

• Поддержка функции IP subnet based VLAN Да

• Поддержка функции VLAN trunking Да

• Поддержка функции VLAN Translation (mapping) Да

• Поддержка функции VLAN ingress filtering Да

• Поддержка алгоритма LACP source/destination IP Да

• Поддержка алгоритма LACP source/destination для TCP/UDP портов Да

• Поддержка функции GVRP Да

• Поддержка функции Guest-VLAN Да

• Поддержка функции Private VLAN Да

• Поддержка функции L2PT (Layer 2 Tunneling Protocol) Да

• Поддержка функции Voice VLAN Да

  Функции обеспечения безопасности сети:


• Поддержка функции 802.1x Да

• Поддержка функции Port Security Да

• Поддержка функции Layer 2 MAC filtering Да

• Поддержка функции Layer 3 IP filtering Да

• Поддержка функции Layer 4 TCP/UDP socket filtering Да

• Поддержка функции Static MAC forwarding Да

• Поддержка функции Multiple RADIUS servers Да

• Поддержка функции Multiple TACACS+ servers Да

• Поддержка функции 802.1x назначения VLAN / bandwidth используя RADIUS Да

• Поддержка функции Login authentication by RADIUS Да

• Поддержка функции Login authentication by TACACS+ Да

• Поддержка функции TACACS+ accounting Да

• Поддержка функции Authorization on TACACS+ Да

• Поддержка протокола SSL Да

• Поддержка функции MAC Freeze Да

• Поддержка функции DHCP Snooping Да

• Поддержка функции ARP Inspection Да

• Поддержка функции Static IP/MAC binding Да

• Поддержка функции Policy-based security filtering Да

• Поддержка функции Port Isolation Да

• Поддержка функции IP Source Guard Да

• Поддержка функции MAC Search Да

• Поддержка функции ACL Packet Filtering IPv4/IPv6 Да

• Поддержка функции PPPoE Intermediate Agent (PPPoE Plus) Да

• Поддержка функции гибкой настройки поля PPPoE option 82 Да

• Поддержка функции CPU protection Да

  Функции обеспечения QoS - качество обслуживания:


• Количество очередей приоритетов 802.1p на порт 8

• Алгоритмы работы с очередями 802.1p SPQ/WFQ/WRR

• Поддержка функции Broadcast Storm Control (Broadcast, Multicast, Unknown Unicast(DLF) Да

• Поддержка функции Rate Limiting (ingress/egress) на порту Да

• Поддержка функции Rate Limiting, для IP/TCP/UDP на порту Да

• Поддержка функции Rate Limiting на базе политики Да

• Поддержка функции 802.3x flow control Да

• Поддержка функции Policy based Prioritization Да

• Поддержка функции TRTCM(Two rate three color marking) Да

• Поддержка функции DiffServ (DSCP) Да

• Поддержка функции Policy based CoS Да

  Поддержка ACL - списки доступа:


• На основе порта коммутатора Да

• На основе MAC адреса источник/приемник Да

• На основе IPv4 адресов (источник/приемник) Да

• На основе IPv6 адресов (источник/приемник) Да

• На основе портов TCP/UDP (источник/приемник) Да

  Поддержка Layer 2 Multicast:


• Поддержка функции L2 Multicast Да

• Поддержка функции IGMP Snooping (v1,v2,v3) Да

• Поддержка функции IGMP Snooping Fast Leave Да

• Поддержка функции IGMP snooping timer and priority Да

• Поддержка функции IGMP Throttling Да

• Поддержка функции MVR (Multicast VLAN Registration) Да

• Поддержка функции IGMP Filtering Да

• Поддержка функции IGMP snooping Immediate Leave Да

• Поддержка функции IPv6 MLD Snooping proxy Да

  Функции управления и мониторинга:


• Поддержка протокола SNMP v1,v2c, v3 Да

• Поддержка функции SNMP Trap group Да

• Поддержка протокола RMON (1,2,3,9) Да

• Поддержка протокола ICMPv4 Да

• Поддержка протокола Syslog Да

• Поддержка протокола IPv6 over Ethernet (RFC 2464) Да

• Поддержка протокола IPv6 Addressing Architecutre (RFC 4291) Да

• Поддержка протокола Dual stack (RFC4213) Да

• Поддержка протокола ICMPv6 (RFC4884) Да

• Поддержка протокола Path MTU (RFC 1981) Да

• Поддержка протокола Minimum Path MTU size of 1280 (RFC 5905) Да

• Поддержка протокола Encapsulation for minimum PMTU of 1500 Да

• Поддержка протокола Neighbour Discovery (RFC4861) Да

• Поддержка протокола DHCPv6 Relay Да

• Поддержка функции SNMP over UDP over IPv4/IPv6 Да

• Поддержка функции Cable Diagnostic Да

• Поддержка протокола OAM

• Поддержка протокола 802.1AB LLDP Да

• Поддержка протокола LLDP-MED Да

  Управление коммутатором:


• Поддержка функции iStacking Да

• Поддержка функции Web Interface Да

• Поддержка функции обновления ПО по FTP Да

• Поддержка функции обновления ПО по WEB (HTTP / HTTPS) Да

• Поддержка функции сохранения / восстановления конфигурации Да

• Поддержка функции Multiple login Да

• Поддержка функции Configure Clone Да

• Поддержка функции DHCP relay per VLAN Да

• Поддержка функции DHCP Client Да

• Поддержка функции DHCP option 82 Да

• Поддержка функции Daylight Saving Да

• Поддержка протокола NTP Да

• Поддержка функции Port Mirroring Да

• Поддержка функции Port Mirroring per IP/TCP/UDP Да

• Поддержка функции Policy-based port mirroring Да

• Поддержка функции Dual configuration files Да

• Поддержка функции Dual Images Да

• Поддержка функции Reset Button Да

• Поддержка стандарта энергосбережения IEEE 802.3az Да

  Поддерживаемые SNMP MIB:


• RFC 1066 TCP/IP-based MIB Да

• RFC 1213, 1157 SNMPv2c/v3 MIB Да

• RFC 2011, 2012, 2013 SNMPv2 MIB Да

• RFC 1493 bridge MIB Да

• RFC 2674 bridge MIB extension Да

• RFC 1643 ethernet MIB Да

• RFC 2358 Ethernet-like MIB Да

• RFC 1757 RMON group 1,2,3,9 Да

• RFC 2819,2925 Remote Management MIB Да

• RFC 2233 (rfc2233) - SMIv2 MIB Да

• RFC 3621 (rfc3621) - Power Ethernet MIB Да

• ZyXEL private MIB - feature based Да

• Management Information Base (MIB) for IP (RFC4293) Да

• IP Forwarding Table MIB (RFC4292) Да

• Management Information Base for Transmission Control Protocol (RFC4022) Да

• Management Information Base for User Datagram Protocol (RFC4113) Да

  Физические характеристики и условия окружающей среды:


• Габариты устройства - ширина*длина*высота, мм: 440 * 330 * 44

• Возможность установки в 19" стойку Да

• Вес устройства, кг 4,79

• Температура окружающей среды при работе 0º +50º C

• Температура окружающей среды при хранении -25º +70º C

• Влажность окружающего воздуха при работе 10% - 90% (отсутствие конденсации)

• Наличие системы активной вентиляции Fan

• Значение параметра надежности MTBF, часов 133062

  Электрические характеристики и требования:


• Источник электропитания 100 ~ 240 VAC

• Потребляемая мощность, Вт 476.7

• Бюджет мощности для коммутаторов PoE, Вт 375

  Комплектация :


• Устройство Да

• Кабель питания Да

• Руководство по установке Да

• Четыре самоприклеивающиеся резиновые ножки Да

• Монтажные скобы Да

• Гарантийный талон Да.
