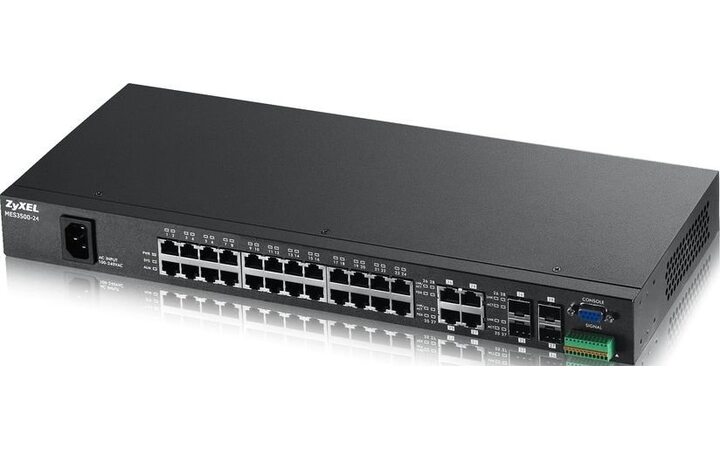

Zyxel MES3500-24

Zyxel MES3500-24 - 24-портовый управляемый коммутатор предназначен для установки на уровне доступа в операторских сетях любых масштабов с целью предоставления доступа в Интернет, IPTV и пакетной телефонии домашним пользователям. Коммутатор имеет 24 порта 10/100 Мбит/с Ethernet и 4 SFP-слота для подключения к магистрали, каждый из которых совмещен с медными портами 1000BASE-T.

Компактные размеры корпуса, расположение разъемов на передней панели, безвентиляторная конструкция системы охлаждения и расширенный диапазон рабочих температур позволяют использовать этот коммутатор в местах с неблагоприятными погодными условиями и ограниченности пространства в телекоммуникационном шкафу.

Подключаемые абоненты могут быть полностью изолированы друг от друга и любые атаки на сервера авторизации и биллинга будут пресечены на абонентском порту. Защита пользовательского трафика может быть выполнена с помощью списков управления доступа ACL, назначением VLAN на абонента, а также посредством IP Source Guard. Любые неавторизованные MAC-адреса будут отфильтровываться на каждом абонентском порту и любые возникающие петли не создадут проблем для сети, т.к. автоматически будут отключены соответствующие интерфейсы функцией loopback detection.

Широкие возможности управления включают администрирование по SNMP, веб-интерфейсу и командной строке. Одновременная поддержка IPv6 и IPv4 через функцию Dual Stack позволяет использовать коммутатор в сетях где активно идет переход на IPv6. Трафик можно анализировать функцией Port Mirroring и собирать статистику, используя sFlow. С помощью функции LLDP может быть получена вся информация о топологии существующей сети. Диагностика каналов и определения ошибок в сетевой топологии отслеживается с помощью функции 802.1ag CFM. Каждый системный администратор имеет определенную привилегию на доступ к администрированию и может удаленно подключаться по SSH и SSL.

Любой предлагаемый абоненту сервис может быть приоритизирован по 802.1p, будь то голос, передача данных или IPTV. Обработка многоадресной рассылкой выполняется функциями IGMP/IGMP Snooping v1, v2, v3 и MLD Snooping Proxy, а также настраивается предотвращение широковещательной передачи пакетов. Каждому сервису может быть назначена определенная скорость передачи данных, и для каждого порта значения пиковой и гарантированной скорости.

Основные преимущества:

• Двойноe тегирование Port BasedSelective QinQ для разделения сервисов внутри крупной операторской сети

• Поддержка стека протоколов IPv4 и IPv6

• Безвентиляторная система охлаждения

• Защита процессора коммутатора от атак DoS

• Изолирование абонентского трафика с помощью функций Private VLAN, Port и Smart Isolation

• Мониторинг уровня температуры и напряжения коммутатора посредством встроенного аппаратного модуля

• Диагностика подключенного медного кабеля с поддержкой определения длины кабеля до разрыва.

• Возможность гибкой настройки параметров DHCP option 82 (Circuit & Remote ID) и PPPoE IA для авторизации абонентов

• Гарантированное мгновенное уведомление системного администратора о внештатном прерывании подачи электропитания на коммутатор (Dying gasp)

• Все разъемы на передней панели для удобства монтажа и блок сигнализации для подключения датчиков безопасности, к примеру, на несанкционированное открытие двери телекоммуникационного шкафа.

Рекомендации к применению

В широкополосных сетях провайдеров для предоставления абонентам услуг доступа в Интернет, IPTV и пакетной телефонии VoIP
Для подключения операторских распределенных сегментов сети доступа с неблагоприятными условиями окружающей среды и необходимостью оповещения о несанкционированном доступе в коммутационный шкаф
В городских проектах подключения наружных видеокамер, датчиков слежения и измерительных приборов электросети.

Технические характеристики

Интерфейсы

• 24 порта 10/100BASE-T

• 4 совмещенных порта 10/100/1000BASE-T/SFP-слот

• Порт управления console RS-232

• Блок сигнализации - 4 входа и 1 выход
  Производительность коммутатора

• Матрица коммутации : 12,8 Гбит/с, неблокируемая

• Скорость коммутации кадров: 9.6 млн пакетов/с

• Буфер данных: 384 кБайт

• Размер таблицы МАС-адресов: 16000 записей

• Flash память:16 МБайт

• Оперативная память: 64 Мбайт
  Управление трафиком и QoS (качество обслуживания)

• Ограничение скорости передачи данных на каждом порту с шагом 64 кбит/с : Rule-based/Port-based bandwidth control

• Алгоритм Dual-Rate-Three-Color для ограничения скорости передачи

• Параметры указания пиковой и гарантированной скорости передачи данных CIR/PIR for bandwidth control

• Port-based egress traffic shaping

• Контроль и предотвращение широковещательной передачи пакетов (Broadcast storm control)

• 8 очередей приоритетов на порт 802.1p

• Алгоритм обработки очередей: WFQ (Weighted Fair Queue)/WRR (Weighted Round Robin)/SPQ scheduling algorithm

• Перемаркировка меток DSCP в 802.1p

• Static multicast

• Обработка многоадресной рассылки IGMP/IGMP snooping v1, v2, v3 для IPv4

• Поддержка MLD Snooping proxy - для IPv6

• MLD filtering

• IGMP throttling - ограничение количества разрешенных мультикаст потоков

• IGMP snooping fast leave

• IGMP snooping statistics - статистика работы функции IGMP Snooping

• Выделенный VLAN для многоадресной рассылки (MVR - Multicast VLAN Registration)

• Port based QinQ

• Selective QinQ

• PPPoE Intermediate Agent
  Агрегация каналов

• IEEE 802.3ad объединение каналов LACP

• Статическое объединение агрегированных портов

• До 8 групп агрегации, до 8 портов в каждой группе

• Алгоритм объединения каналов на базе поля source/destination IP протокола
  Устойчивость сети

• IEEE 802.1w Rapid Spanning Tree Protocol(RSTP)- быстрый протокол покрывающего дерева

• IEEE 802.1s Multiple Spanning Tree Protocol (MSTP)- множественный протокол покрывающего дерева.

• MRSTP - проприетарный протокол компании ZyXEL, обратно совместим с RSTP
  Безопасность

• Виртуальные сети VLAN IEEE 802.1Q на базе тега (tag-based) и на базе порта (port based)

• Поддержка протокола GVRP для автоматической регистрации VLAN

• 4094 статических записей VLAN, до 4094 динамических записей VLAN

• Поддержка всего диапазона номеров PVID VLAN

• Port Isolation

• Smart Isolation - изоляция портов для кольцевой топологии

• VLAN на базе IP протокола

• VLAN counter

• VLAN search

• VLAN mapping

• VLAN MAC limit

• Intrusion Lock

• MAC freeze - функция привязки МАС адресов к порту коммутатора

• MAC search

• MAC filtering

• Port Security

• Ограничение количества MAC адресов на порту

• IP Source Guard

• DHCP Relay

• гибкая настройка DHCP Option 82 (Circuit ID и Remote ID)

• Loop guard

• CPU protection - защита коммутатора от перегрузок

• Фильтрация IPv4 и IPv6

• Фильтрация TCP/UDP

• Аутентификация 802.1x на базе порта MAC адреса

• Radius / TACACS+

• Layer 2 protocol tunneling - тунелирование L2 протоколов

• Guest VLAN для предоставления пользователям ограниченного доступа к сети

• Private VLAN
  Управление и мониторинг

• Поддержка защищенного управления Web (HTTP/ HTTPS), Telnet/SSH, Local (RS-232), внутренний Telnet /SSH клиент, клиент TFTP

• Cisco like CLI

• Двухуровневое управление SNMP read/write community

• SNMP группы для SNMP v3

• Множественные сессии управления с разделением уровня доступа

• SSH v1/v2

• SSL/TLS

• Dying Gasp - отправка сообщения SNMP о внештатной ситуации (отказ источника питания и др.)

• Технология iStacking - управление разными моделями коммутаторов по одному IP-адресу, до 24 устройств

• Поддержка протоколов SNMP v2c, v3

• IP управление: static IP или DHCP client (IPv4 и IPv6)
  Параметры IPv6:

• IPv6 over Ethernet (RFC 2464)

• IPv6 Addressing Architecture (RFC 4291)

• Dual stack (RFC4213)

• ICMPv6 (RFC4884)

• Path MTU (RFC 1981)

• Minimum Path MTU size of 1280 (RFC 5905)

• Encapsulation for minimum PMTU of 1500

• Neighbor Discovery (RFC4861)

• DHCPv6 Relay/Client

• Четыре RMON groups 1, 2, 3, 9 (history,statistics, alarms and events)

• Зеркалирование портов (port mirroring) по направлениям: source/destination/both
  Ping, traceroute

• IEEE 802.1ag CFM

• IEEE 802.1AB LLDP

• sFlow

• Cable Diagnostics - с определением расстояния до места разрыва

• Поддержка DDMI для SFP-трансиверов (включая MIB файлы)
  ACL - списки доступа

• На основе порта коммутатора

• На основе MAC address, источникприемник

• На основе VLAN

• На основе 802.1p - приоритет

• На основе IPv4 & IPv6 адресов

• На основе protocol type

• На основе TCP/UDP type

• На основе DSCP
  Поддерживаемые MIB (Management Information Base)

• RFC 1213, 1157 SNMP v2c/v3 MIB

• RFC 2011, 2012, 2013 SNMP v2 MIB

• RFC 1493 bridge MIB

• RFC 2674 bridge MIB extension

• RFC 1643 Ethernet MIB

• RFC 1757 RMON group 1, 2, 3, 9

• RFC 2011 SNMPv2 MIB for IP

• RFC 2012 SNMPv2 MIB for TCP

• RFC 2012 SNMPv2 MIB for UDP

• ZyXEL private MIB
  Международные сертификаты

• UL 60950-1

• CSA 60950-1

• EN 60950-1

• IEC 60950-1

• EU RoHS compliant
  Физические характеристики и условия окружающей среды

• Масса: 2.6 кг

• Габариты: 438(Ш) мм x 200(Д) мм x 44.5(В) мм, Исполнение 19'/ 1U
  Электропитание:

• С питанием от переменного тока:100-240 В перем. тока, 50/60 Гц, 0,8 A макc, потребляемая мощность - не более 14 Вт.

• С питанием от постоянного тока: -36 В ~ - 48 В (модель MES3500-24 c питанием DC)

• Поддержка стандарта энергосбережения IEEE 802.3az (EEE)


• Температура окружающей среды при работе: 0 °C – 55 °C

• Температура окружающей среды при хранении: -25 °C – 70 °C

• Рабочая влажность: 10 % - 90 % (отсутствие конденсации)

• Электромагнитное излучение: FCC Part 15 (Class A), CE EMC (Class A)

• Нормативы безопасности: UL 60950-1, CSA 60950-1, EN 60950-1, IEC 60950-1
  Требования

• Компьютер с сетевым адаптером Ethernet 10 Mбит/с, 100 Mбит/с или 1000 Mбит/с

• 10Base-T: Кабель 2 пары Кат. 3 UTP или лучший

• 100Base-TX: Кабель 2 пары Кат. 5 UTP или лучший

• 1000Base-T: Кабель 4 пары Кат. 5 UTP или лучший

• Розетка питания 220 В переменного тока
  Комплектация

• Коммутатор MGS3500-24

• Кабель питания

• Руководство по установке

• Четыре самоприклеивающиеся резиновые ножки

• Монтажные скобы

• Гарантийный талон

• Гарантия 3 года.
