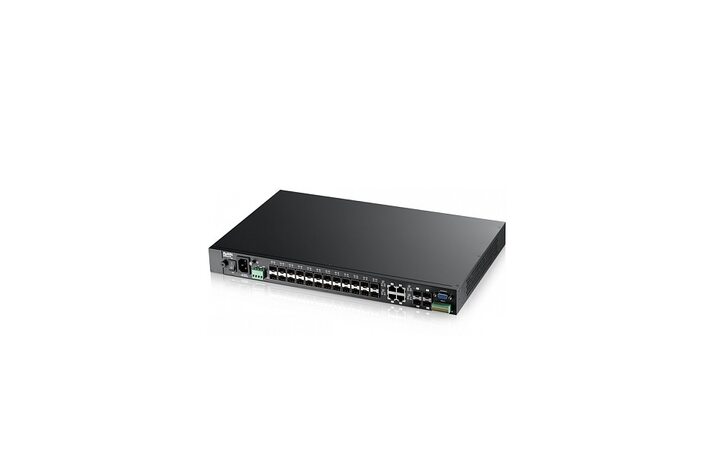

Zyxel MGS3520-28F

Управляемый коммутатор Metro Gigabit Ethernet с 28 SFP-слотами из которых 4 совмещены с разъемами RJ-45

Гигабитные коммутаторы серии MGS3520 предназначены для установки на уровне доступа и агрегации в операторских сетях с целью предоставления высокоскоростного доступа в Интернет домашним пользователям. Для удобства монтажа и обслуживания все медные и оптические интерфейсы находятся на передней панели.

Серия MGS3520 относится к пограничным коммутаторам и обеспечивается высокая степень защиты абонентов как от попыток вторжений с соседних портов, так и изнутри сети через магистральные интерфейсы. В то же время коммутатор может обеспечить авторизацию пользователей и системных администраторов на выделенном сервере RADIUS. Неавторизованные запросы могут быть блокированы коммутатором по комбинации MAC- и IP-адреса с привязкой абонентского порта и номера VLAN. Списки доступа ACL могут быть привязаны к каждому абонентскому порту и выполнять функции фильтрации трафика и ограничения скорости передачи данных по назначенным правилам. Функция Loopback Detection блокирует порты, на которых образуется петля.

Мониторинг электропитания

Функция Dying gasp обеспечивает гарантированное мгновенное уведомление системного администратора о внештатном прерывании подачи электропитания на коммутатор. Система мониторинга получит сообщение от коммутатора посредством SNMP Trap.

Списки доступа

Списки управлением доступа ACL обеспечивают высокий уровень защиты передаваемых данных. Трафик группируется на потоки данных по определенным критериям, таким как адрес источника, адрес назначения, номер порта источника и номер порта назначения. По выбранным критериям можно фильтровать обозначенный трафик либо ограничивать скорость.

Двойноe тегирование Selective QinQ

Двойноe тегирование Selective QinQ позволяет прозрачно пропускать трафик компаний, использующих в своих сетях VLAN, через сеть оператора. Тем самым оператор не накладывает ограничений на согласование тегов VLAN со своей сетью.

Мониторинг аппаратных элементов

Важным элементов отслеживания работы коммутаторов доступа в операторской сети является наличие функции Hardware monitor. Она позволяет следить за состоянием температуры компонентов, работоспособности вентиляторов и уровней напряжения цепей электропитания.

Два образа микропрограмм

Хранение двух образов микропрограмм в коммутаторе с функцией резервирование. В случае повреждения основного образа коммутатор автоматически производит загрузку резервной микропрограммы. Тем самым обеспечивается высокая отказоустойчивость в работе предоставляемых абонентам сервисов и уменьшение затрат на обслуживание коммутаторов.

Разъемы на передней панели

Для удобства монтажа на передней панели расположены разъемы электропитания и подключения медных и оптоволоконных интерфейсов передачи данных, а также блок сигнализации для подключения датчиков безопасности, к примеру, на несанкционированное открытие двери телекоммуникационного шкафа.

Резервирование электропитания +12V DC

Помимо основного источника питания в коммутаторе поддерживается дополнительный разъем для питания +12V DC. В случае отключения основного питания коммутатор автоматически включает резервное через разъем +12V DC.

Технические характеристики

• Тип коммутатора: Управляемый, уровень 2

  Интерфейсы

• Совмещенные комбо-порты RJ45 1000Base-T/SFP (dual rate) 100/1000 слот: 4

• Слот для SFP трансивера dual rate - Fast Ethernet Gigabit Ethernet: 24

  Производительность

• Матрица коммутации, Гбит/сек: 56

• Скорость коммутации, М кадров/сек: 41,7

• Буфер данных, Байт: 1500K

• Объем памяти flash, Байт: 32M

• Объем оперативной памяти, Байт: 256M

• Максимальный размер кадра Jumbo frame: 12288

• Размер таблицы МАС адресов: 16K

  Устойчивость и доступность сети

• Протоколы IEEE 802.1D STP/802.1w RSTP/802.1s MSTP: MSTP/RSTP/STP

• Протокол объединения каналов IEEE 802.3ad LACP (Количество групп / Количество каналов в группе): 8 / 8

• Поддержка функции Root Guard: Да

• Поддержка функции Loop guard: Да

• Протокол MRSTP, собственная разработка ZyXEL: Да

• Протокол обнаружения однонаправленных связей OULD: Да

• Поддержка функции ErrDisable Recovery: Да

  Функции управления трафиком

• Количество статических 802.1Q VLAN /количество динамических VLAN: 4K / 4K

• Поддержка функции Port-based VLAN: Да

• Поддержка функции MAC-based VLAN: Да

• Поддержка функции Protocol-based VLAN: Да

• Поддержка функции IP subnet based VLAN: Да

• Поддержка функции VLAN trunking: Да

• Поддержка функции VLAN Translation (mapping): Да

• Поддержка функции VLAN ingress filtering: Да

• Поддержка алгоритма LACP source/destination IP: Да

• Поддержка функции GVRP: Да

• Поддержка функции 802.1ad VLAN Stacking (QinQ): Да

• Поддержка функции Selective QinQ: Да

• Поддержка функции Guest-VLAN: Да

• Поддержка функции Private VLAN: Да

• Поддержка функции L2PT (Layer 2 Tunneling Protocol): Да

  Функции обеспечения безопасности сети

• Поддержка функции 802.1x: Да

• Поддержка функции MAB (MAC Authentication Bypass): Да

• Поддержка функции Port Security: Да

• Поддержка функции MAC authentication: Да

• Поддержка функции Layer 2 MAC filtering: Да

• Поддержка функции Layer 3 IP filtering: Да

• Поддержка функции Layer 4 TCP/UDP socket filtering: Да

• Поддержка функции Static MAC forwarding: Да

• Поддержка функции Multiple RADIUS servers: Да

• Поддержка функции Multiple TACACS+ servers: Да

• Поддержка функции 802.1x назначения VLAN / bandwidth используя RADIUS: Да

• Поддержка функции Login authentication by RADIUS: Да

• Поддержка функции Login authentication by TACACS+: Да

• Поддержка функции TACACS+ accounting: Да

• Поддержка функции RADIUS accounting: Да

• Поддержка функции Authorization on TACACS+: Да

• Поддержка протокола SSH v1/v2: Да

• Поддержка протокола SSL: Да

• Поддержка функции Intrusion Lock: Да

• Поддержка функции MAC Freeze: Да

• Поддержка функции DHCP Snooping: Да

• Поддержка функции ARP Inspection: Да

• Поддержка функции Static IP/MAC binding: Да

• Поддержка функции Policy-based security filtering: Да

• Поддержка функции Port Isolation: Да

• Поддержка функции IP Source Guard: Да

• Ограничение MAC адресов в VLAN: Да

• Поддержка функции MAC Search: Да

• Поддержка функции ACL Packet Filtering IPv4/IPv6: Да

• Поддержка функции PPPoE Intermediate Agent (PPPoE Plus): Да

• Поддержка функции гибкой настройки поля PPPoE option 82: Да

• Поддержка функции CPU protection: Да

• Поддержка функции BootRom Password: Да

  Функции обеспечения QoS - качество обслуживания

• Количество очередей приоритетов 802.1p на порт: 8

• Алгоритмы работы с очередями 802.1p: SPQ/WFQ/WRR

• Поддержка функции Broadcast Storm Control (Broadcast, Multicast, Unknown Unicast(DLF): Да

• Поддержка функции Rate Limiting, для IP/TCP/UDP на порту: Да

• Поддержка функции Rate Limiting на базе политики: Да

• Поддержка функции 802.3x flow control: Да

• Поддержка функции Policy based Prioritization: Да

• Поддержка функции DiffServ (DSCP): Да

• Поддержка функции Policy based CoS: Да

  Поддержка ACL - списки доступа

• На основе порта коммутатора: Да

• Поддержка диапазонов range для ACL (Port, VLAN, IP, TCP/UDP port): Да

• На основе MAC адреса источник/приемник: Да

• На основе номера VLAN: Да

• На основе приоритета 802.1p: Да

• На основе IPv4 адресов (источник/приемник): Да

• На основе IPv6 адресов (источник/приемник): Да

• На основе Protocol type (ether type): Да

• На основе портов TCP/UDP (источник/приемник): Да

• На основе метки DSCP: Да

• На основе метки TOS: Да

  Поддержка Layer 2 Multicast

• Поддержка функции L2 Multicast: Да

• Поддержка функции IGMP Snooping (v1,v2,v3): Да

• Поддержка функции IGMP Snooping Fast Leave: Да

• Поддержка функции IGMP snooping timer and priority: Да

• Поддержка функции IGMP Snooping Statistics: Да

• Поддержка функции IGMP Throttling: Да

• Поддержка функции MVR (Multicast VLAN Registration): Да

• Поддержка функции IGMP Filtering: Да

• Поддержка функции IGMP snooping Immediate Leave: Да

• Поддержка функции IGMP Proxy/Snooping mode selection: Да

• Поддержка функции IPv6 MLD Snooping proxy: Да

• Поддержка функции IGMP Authentication: Да

  Функции управления и мониторинга

• Поддержка протокола SNMP v1,v2c, v3: Да

• Поддержка функции SNMP Trap group: Да

• Поддержка протокола RMON (1,2,3,9): Да

• Поддержка протокола ICMPv4: Да

• Поддержка протокола Syslog: Да

• Поддержка Syslog Accounting: Да

• Поддержка протокола IPv6 over Ethernet (RFC 2464): Да

• Поддержка протокола IPv6 Addressing Architecutre (RFC 4291): Да

• Поддержка протокола Dual stack (RFC4213): Да

• Поддержка протокола ICMPv6 (RFC4884): Да

• Поддержка протокола Path MTU (RFC 1981): Да

• Поддержка протокола Minimum Path MTU size of 1280 (RFC 5905): Да

• Поддержка протокола Encapsulation for minimum PMTU of 1500: Да

• Поддержка протокола Neighbour Discovery (RFC4861): Да

• Поддержка протокола DHCPv6 Relay: Да

• Поддержка функции SNMP over UDP over IPv4/IPv6: Да

• Поддержка функции Cable Diagnostic: Да

• Поддержка функции Cable Diagnostic c определением длины до места разрыва кабеля: Да

• Поддержка функции Dying gasp - отправка сообщения SNMP о внештатной ситуации (отказ источника питания и др.): Да

  Поддержка протокола OAM

• Поддержка протокола 802.3ah OAM (Link Discoverly,Loopback): Да

• Поддержка протокола 802.1ag CFM: Да

• Поддержка протокола 802.1AB LLDP: Да

• Поддержка протокола LLDP-MED: Да

  Управление коммутатором

• Поддержка функции iStacking: Да

• Поддержка функции Web Interface: Да

• Поддержка функции управления по console, telnet, SNMP: Да

• Поддержка функции обновления ПО по FTP: Да

• Поддержка функции обновления ПО по WEB (HTTP / HTTPS): Да

• Поддержка функции сохранения / восстановления конфигурации: Да

• Поддержка функции Multiple login: Да

• Поддержка функции Configure Clone: Да

• Поддержка функции Multilevel CLI: Да

• Поддержка функции CLI - Cisco like: Да

• Поддержка функции DHCP relay per VLAN: Да

• Поддержка функции DHCP Client: Да

• Поддержка функции DHCP option 82: Да

• Поддержка функции Daylight Saving: Да

• Поддержка протокола NTP: Да

• Поддержка функции Port Mirroring: Да

• Поддержка функции RSPAN: Да

• Поддержка функции Port Mirroring per IP/TCP/UDP: Да

• Поддержка функции Policy-based port mirroring: Да

• Поддержка RS-232 Out-of-band Console Port: Да

• Поддержка функции Dual configuration files: Да

• Блок сигнализации (Сухие контакты): Да

• Поддержка функции Dual Images: Да

• Поддержка Reserved FW Image: Да

• Поддержка протокола sFlow: Да

• Поддержка стандарта энергосбережения IEEE 802.3az: Да

  Поддерживаемые SNMP MIB

• RFC 1066 TCP/IP-based MIB: Да

• RFC 1213, 1157 SNMPv2c/v3 MIB: Да

• RFC 2011, 2012, 2013 SNMPv2 MIB: Да

• RFC 1493 bridge MIB: Да

• RFC 2674 bridge MIB extension: Да

• RFC 1643 ethernet MIB: Да

• RFC 2358 Ethernet-like MIB: Да

• RFC 1757 RMON group 1,2,3,9: Да

• RFC 2819,2925 Remote Management MIB: Да

• RFC 2233 (rfc2233) - SMIv2 MIB: Да

• ZyXEL private MIB: Да

• ZyXEL private MIB - feature based: Да

• Management Information Base (MIB) for IP (RFC4293): Да

• IP Forwarding Table MIB (RFC4292): Да

• Management Information Base for Transmission Control Protocol (RFC4022): Да

• Management Information Base for User Datagram Protocol: (RFC4113): Да

  Физические характеристики и условия окружающей среды

• Габариты устройства - ширина*длина*высота, мм:: 438 * 270 * 44

• Возможность установки в 19" стойку: Да

• Масса устройства, кг: 3,72

• Температура окружающей среды при работе, °С: 0º ~ +55º C

• Температура окружающей среды при хранении, °С: -25º ~ +70º C

• Влажность окружающего воздуха при работе, %: 10% - 90% (отсутствие конденсации)

• Наличие системы активной вентиляции: Съемные вентиляторы (горячая замена)

  Электрические характеристики и требования

• Источник электропитания: 100~240VAC/12VDC, -36~-72VDC/12VDC(MGS3520-28F DC)

• Потребляемая мощность, Вт: 46

  Комплектация

• Устройство: Да

• Кабель питания: Да

• Руководство по установке: Да

• Четыре самоприклеивающиеся резиновые ножки: Да

• Монтажные скобы: Да

• Гарантийный талон: Да
