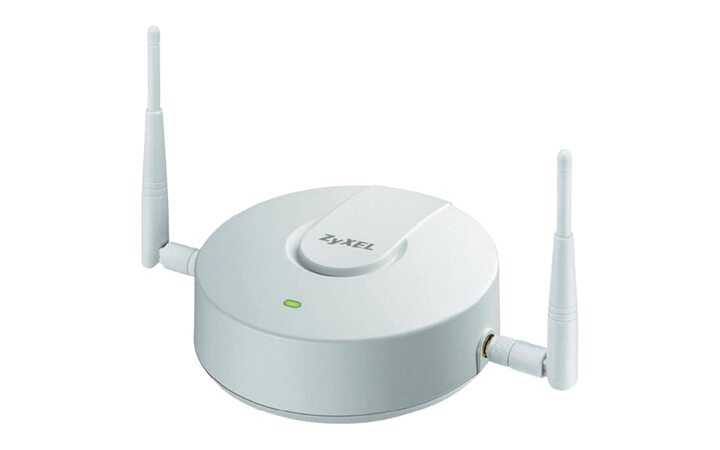

Zyxel NWA5121-N

Технология адаптивного формирования диаграммы направленности (Tx Beamforming)

В точке доступа NWA5121-N реализованы технология адаптивного формирования диаграммы направленности (Transmit Beamforming) и антенная система 2Tx2R MIMO с двумя пространственными потоками данных. Два разъёма SMA для подключения внешних антенн позволяют администратору сети использовать MIMO антенны 2,4 ГГц с любой диаграммой направленности для создания требуемой зоны покрытия сети Wi-Fi.

В технологии Transmit Beamforming сигналы, посылаемые отдельными антеннами, отрегулированы таким образом, чтобы они испытывали усиливающую интерференцию непосредственно в области приемной антенны абонентского оборудования, в то время как в других направлениях они испытывают гасящую интерференцию. Радиосигналы, принимаемые от клиентов Wi-Fi, помогают точке доступа определить местоположение абонентов, и эта информация в дальнейшем используется набором микросхем NWA5121-N для расчета и формирования узконаправленного главного лепестка в нисходящем направлении.

Благодаря диаграмме направленности, ориентированной в сторону абонентского устройства, можно оптимизировать зону радиопокрытия и сократить количество точек доступа, необходимых для развертывания беспроводной сети. Технология Transmit Beamforming позволяет практически полностью подавить интерференционные помехи, увеличить дальности и скорости передачи данных для каждого в отдельности клиента Wi-Fi.

Универсальная точка доступа Wi-Fi корпоративного уровня

Существует две модели построения беспроводных сетей: с контроллером и без. На начальном этапе создания Wi-Fi сети можно использовать точки доступа серии NWA5120 в автономном режиме. В этом случае настройка и управление каждой точкой доступа осуществляется индивидуально через графический веб-интерфейс. По мере установки большого числа автономных точек доступа могут возникнуть сложности с управлением такой сетью.

Для решения задачи централизованного управления беспроводной сетью, установленные ранее точки доступа серии NWA5120 можно перенастроить в режим управляемых точек доступа для работы с контроллерами ZyXEL NXC2500 или NXC5200. Это позволяет без дополнительных затрат превратить имеющиеся автономные точки доступа в модули с централизованным управлением.

NWA5121-N поддерживает до 8 идентификаторов беспроводных сетей SSID на одной аппаратной платформе. Благодаря возможности тегирования входящего беспроводного трафика определенным маркером VLAN 802.1Q, точка доступа NWA5121-N позволяет интегрировать беспроводной доступ в виртуальные локальные сети. Эта технология может использоваться в корпоративных беспроводных сетях для обеспечения безопасной и надежной работы различных сервисов с заданным качеством обслуживания, например, для предоставления гостевого доступа в Интернет и защищенного подключения к ресурсам локальной сети.

При развертывании беспроводной сети не обязательно использовать блок питания из комплекта поставки. В случае установки NWA5121-N в местах, удаленных от сети переменного тока 220В, необходимое электроснабжение точки доступа можно организовать при помощи PoE-инжекторов и Ethernet-коммутаторов с поддержкой стандарта сетевого питания 802.3af.

Высокий уровень безопасности беспроводной сети обеспечивается современными средствами защиты, такими как аутентификация пользователей на сервере RADIUS, фильтрация по MAC-адресам и Layer-2 Isolation, поддержка протоколов IEEE 802.1x, Wi-Fi Protected Access (WPA) и WPA2.

Элегантный корпус из огнестойкого, экологичного материала

Крепление NWA5121-N предусматривает установку точки доступа непосредственно на потолке, а элегантный корпус, напоминающий извещатель пожарной сигнализации, позволяет сохранить дизайн интерьера помещения в прежнем виде. При развертывании беспроводной сети нет необходимости прятать точку доступа, например, за навесным потолком.

Корпус NWA5121-N изготовлен из нетоксичных материалов с нулевым содержанием галогенов (Low Smoke Zero Halogen, LS0H), чтобы защитить людей от вредных выделений. Безопасный материал корпуса делает NWA5121-N наиболее подходящей точкой доступа для развертывания беспроводной сети в общественных и учебных заведениях.

Основные преимущества:

• Возможность использовать точку доступа в автономном режиме или под управлением контроллеров беспроводных сетей NXC2500 и NXC5200.

• Применение технологии формирования адаптивной диаграммы направленности (Transmit Beamforming), ориентированной в сторону абонентского устройства, сокращает количество точек доступа на территории предоставления услуги за счет увеличения зоны покрытия и увеличивает скорость связи на средней дистанции.

• Поддержка до 8 виртуальных беспроводных сетей (SSID).

• Изолирование трафика пользователей на втором уровне (Layer-2 Isolation) для управления доступом к ресурсам локальной сети.

• Элегантный дизайн точки доступа, напоминающий извещатель пожарной сигнализации, позволяет закрепить её непосредственно на потолке.

• Съёмные антенны позволяют подключить к точке доступа MIMO антенны с большим коэффициентом усиления или с другой диаграммой направленности.

• Поддержка технологии MIMO 2T*2R (две антенны устройства одновременно работают на передачу и на прием) с двумя пространственными потоками данных.

• Максимальная скорость беспроводного соединения 300 Мбит/с.

• Интерфейс Gigabit Ethernet для подключения к локальной сети.

• Поддержка стандартной технологии подачи питания по Ethernet-кабелю в соответствии с IEEE 802.3af. Позволяет подключить точку доступа по PoE к любому Ethernet-коммутатору или PoE-инжектору, удовлетворяющему данному стандарту.

• Надежная защита передачи данных (WPA2, 802.1x, 802.1Q VLAN, RADIUS).

Рекомендации по применению

Для построения защищенных корпоративных беспроводных сетей стандарта IEEE 802.11n.
Организация пунктов доступа в Интернет в гостиницах, аэропортах и других общественных местах.
Построение беспроводных сетей различной конфигурации как на базе контроллера точек доступа, так и в автономном режиме (Standalone).

Технические характеристики

Аппаратная база:


• Один радиоинтерфейс IEEE 802.11b/g/n

• Один порт Gigabit Ethernet

• разъем RJ-45

• автоматическое определение скорости

• автоматическое определение типа кабеля «кросс-прямой»

• Антенны: две внешние всенаправленные съемные антенны с коэффициентом усиления 3 dBi; технология MIMO, 2Tx2R

• Один светодиодный индикатор SYS/WLAN

• Кнопка "Reset" для восстановления заводских параметров

• Plenum Rating

  Поддержка 802.11n:


• Технологии MIMO 2Tx2R с двумя пространственным потоками

• Максимальная скорость беспроводного соединения 300 Мбит/с

• Поддержка ширины канала 20 и 40 МГц

• Maximal ratio combining (MRC)

• Packet aggregation: A-MPDU (Tx/Rx), A-MSDU (Tx/Rx)

• Cyclic Delay diversity (CSD)

• Transmit Beamforming (TxBF)

• Maximum Likehood Demodulation (MLD)

• Low Density Parity Check (LDPC)

  Режимы работы Wi-Fi:


• Автономная точка доступа

• Управляемая точка доступа для контроллеров NXC2500, NXC5200, NXC5500 и хот-спота UAG4100

• Обнаружение незарегистрированных в сети точек доступа (Rogue AP)

• Multiple BSS (MBSSID), до 8 различных беспроводных сетей одновременно

• Максимальное число зарегистрированных пользователей: 64

• Максимальная пропускная способность точки доступа 110 Мбит/с

  Безопасность:


• 64/128-битное WEP-шифрование

• WPA/WPA2-PSK

• WPA2 (Wi-Fi certified)

• WPA/WPA2-Enterprise

• Аутентификация IEEE 802.1x

• Фильтрация по MAC-адресам, до 512 записей на каждую беспроводную сеть (SSID)

• Аутентификация RADIUS

• Типы EAP: EAP-TLS, EAP-TTLS, EAP-PEAP, EAP-FAST, EAP-AKA и EAP-SIM

• Блокировка трафика Intra-BSS

• Изолирование трафика пользователей на втором уровне (Layer-2 Isolation), настраивается индивидуально для каждой беспроводной сети (SSID)

  Сетевые функции:


• Поддержка 802.1Q VLAN

• Статический IP-адрес

• DHCP-клиент

  Quality of Service (QoS):


• Балансировка нагрузки

• по числу подключаемых беспроводных пользователей

• по величине трафика

• WMM (Wi-Fi Certified)

• WMM Power Save

  Управление:


• Режим автономной точки доступа

• Веб-интерфейс управления

• Интерфейс командной строки (CLI)

• Встроенный журнал работы

• Администрирование по SNMP v3

  Скорость передачи данных:


• IEEE 802.11g: 1, 2, 5.5, 6, 9, 11, 12, 18, 24, 36, 48 и 54 Мбит/с

• IEEE 802.11n: до 300 Мбит/с при MCS15 (40 МГц, GI = 400 нс)

  Чувствительность приемника:


• IEEE 802.11 b/g:

• 1 Мбит/с: -95 dBm

• 11 Мбит/с: -93 dBm

• 6 Мбит/с: -93 dBm

• 54 Мбит/с: -77 dBm

• IEEE 802.11n (20 МГц)

• MCS0: -93 dBm

• MCS7: -75 dBm

• MCS8: -91 dBm

• MCS15: -71 dBm

• IEEE 802.11n (40 МГц)

• MCS0: -92 dBm

• MCS7: -71 dBm

• MCS8: -90 dBm

• MCS15: -71 dBm

  Частотный диапазон 2.4 ГГц:


• USA (FCC): от 2.412 до 2.462 ГГц

• Europe (ETSI): от 2.412 до 2.472 ГГц

• Taiwan (TW): от 2.412 до 2.462 ГГц

  Максимальная выходная мощность передатчика:


• EU IEEE 802.11b/g - 17 dBm

• EU IEEE 802.11g/n - 17 dBm

  Поддерживаемые стандарты:


• Ethernet

• IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3az, IEEE 802.3af

• PoE

• IEEE 802.3af

• Radio Modulation

• IEEE 802.11b (DSSS)

• 5,5/11 Mbps (CCK)

• 2 Мбит/с (DQPSK)

• 1 Мбит/с (DBPSK)

• IEEE 802.11g (DSSS)

• 48/54 Мбит/с (QAM-64)

• 24/36 Мбит/с (QAM-16)

• 12/18 Мбит/с (QPSK)

• 6/9 Мбит/с (BPSK)

• IEEE 802.11n (DSSS)

• QAM-64

• QAM-16

• QPSK

• BPSK

  Электропитание:


• От внешнего блока питания 12 V DC, 1 А

• PoE (Power over Ethernet), поддержка стандарта IEEE 802.3af

• Потребляемая мощность в режиме PoE: 4 Вт

  Параметры надежности:


• MTBF: 627152 часов

  Физические характеристики:


• Размеры устройства: 130 (ширина) x 130 (глубина) x 54,5 (высота) мм

• Масса устройства: 230 г

• Размеры упаковки: 282 (ширина) x 207 (глубина) x 71 (высота) мм

• Масса устройства с упаковкой: 610 г

  Параметры окружающей среды:


• Диапазон рабочих температур: от 0 до 50 °С

• Относительная влажность при работе: от 10 до 90 %

• Диапазон температур при хранении: от -30 до 70 °С

• Относительная влажность при хранении: от 10 до 90 %

  Комплектация:


• Точка беспроводного доступа

• Две антенны

• Блок питания

• Монтажный набор для крепления точки доступа на потолке или стене

• Руководство по монтажу и первоначальной настройке на русском языке

• Гарантийный талон

• Гарантия 3 года.
