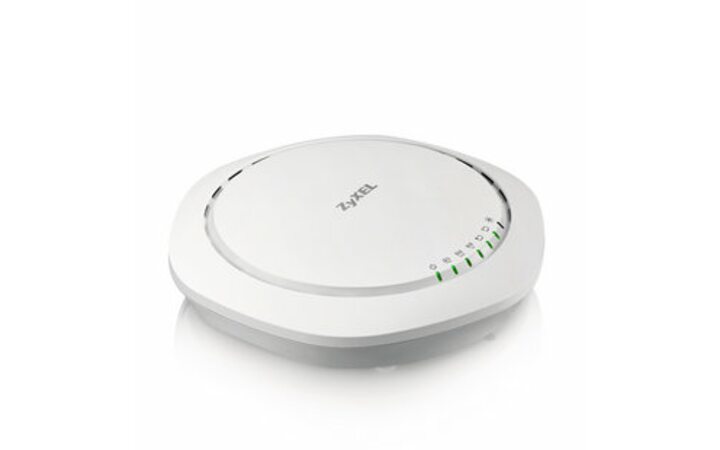

Zyxel WAC6503D-S

Точка доступа Wi-Fi 802.11a/b/g/n/ac Zyxel WAC6503D-S с двумя радиомодулями, скоростью передачи данных до 1300 Мбит/с и поддержкой технологии интеллектуальных антенн, работающая под управлением контроллера или в автономном режиме.
Служит для развертывания Wi-Fi сетей стандарта 802.11ac с максимальной скоростью соединений 1300 Мбит/с. Точки доступа с технологией смарт-антенн повышают производительность Wi-Fi сети и рекомендуются для использования одновременно в двух частотных диапазонах 2,4 и 5 ГГц в местах со сложной радиочастотной обстановкой.

Смарт-антенна

Главное отличие WAC6503D-S от предшествующих моделей и большинства конкурирующих заключается в применении технологии интеллектуальных антенн. Смарт-антенна ZyXEL использует метод "переключения луча" - это более 700 шаблонов диаграммы направленности, которые динамически меняются в процессе работы точки доступа. WAC6503D-S постоянно оценивает расположение пользователей и источников радиопомех, а затем выбирает из семисот шаблонов оптимальную для каждого момента времени диаграмму направленности.

Антенные алгоритмы реализованы аппаратно и независимо от обработки передаваемых данных по стандарту 802.11ac, поэтому они не нуждаются в какой-либо поддержке со стороны Wi-Fi клиентов. Смарт-антенна уменьшает уровень принимаемого шума и одинаково эффективно повышает производительность радиопередачи при работе не только с новыми, но и технически более старыми Wi-Fi клиентами.


Переход на стандарт 802.11ac означает безусловное использование частотного диапазона 5 ГГц, который характеризуется меньшей дальностью распространения сигнала, чем при использовании частотного диапазона 2,4 ГГц. Иначе говоря, чтобы перевести существующую в диапазоне 2,4 ГГц беспроводную сеть на частоту 5 ГГц без потерь в покрытии, потребуется большее число точек доступа.
Как правило, обычная всенаправленная антенна не имеет подавление помех. Когда точка доступа с обычными всенаправленными антеннами без подавления помех увеличивает выходную мощность для усиления полезного сигнал, чтобы расширить зону покрытия в диапазоне частот 5 ГГц, помехи также усиливаются достаточно сильно.

Преимущество смарт-антенны в том, что она динамически решает, в каком направлении сконцентрировать мощность передачи и повысить чувствительность приема, а в каком уменьшить активность. Оснащенные такими антеннами точки доступа WAC6503D-S и WAC6502D-S имеют примерно одинаковую зону покрытия в обоих диапазонах Wi-Fi и могут использоваться при модернизации старой сетевой инфраструктуры по принципу «один к одному» против демонтируемых точек доступа 802.11g/n. При использовании интеллектуальной антенны возрастает проникновение сигнала Wi-Fi, что способствует устранению «мертвых зон».

Построение интеллектуальных Wi-Fi сетей

Точка доступа может работать автономно или под управлением контроллеров ZyXEL NXC2500 и NXC5500. Серия WAC6500 совместно с контроллером поддерживает различные полезные функции, свойственные интеллектуальным Wi-Fi сетям: топология Mesh, контроль скорости передачи данных на одного пользователя, установка приоритета частотного диапазона 5 ГГц для двухдиапазонных устройств и многие другие.

Высокий уровень безопасности беспроводной сети обеспечивается современными средствами защиты, такими как аутентификация пользователей на сервере RADIUS, фильтрация по MAC-адресам, поддержка протоколов IEEE 802.1x, Wi-Fi Protected Access (WPA) и WPA2. Функция Layer-2 Isolation позволяет настроить права доступа к ресурсам проводной сети со стороны Wi-Fi пользователей даже при использовании WAC6503D-S в автономном режиме (без контроллера). Для дистанционного ознакомления с процедурой настройки точек доступа серии WAC6500 доступен эмулятор интерфейса управления (User Name: demo, Password: demouser).

Конструктивно WAC6503D-S предусматривает быстрый потолочный монтаж/демонтаж без специальных инструментов, отвечает строжайшим стандартам безопасности для установки в вентиляционных шахтах и имеет два порта Gigabit Ethernet для удобства коммутации.

Стандартный комплект поставки WAC6503D-S предполагает подачу электропитания на точку доступа по технологии PoE от Ethernet-коммутаторов или инжекторов с поддержкой стандарта сетевого питания 802.3at. Для подключения точки доступа непосредственно к сети 220В, внешний адаптер питания для неё можно заказать отдельно.

Основные преимущества

Два радиоинтерфейса (2,4 + 5 ГГц) с максимальной скоростью соединений 450 + 1300 Мбит/с и суммарной пропускной способностью Wi-Fi сети 900 Мбит/с.

Использование технологии интеллектуальных антенн с поддержкой более 700 шаблонов диаграммы направленности с целью повышения производительности радиопередачи.

Чувствительность приемника -102 дБм.

Построение Wi-Fi сетей различной конфигурации. Поддержка работы под управлением контроллера точек доступа или в автономном режиме (Standalone).

Поддержка до 16 виртуальных беспроводных сетей (SSID).

Изолирование трафика пользователей на втором уровне (Layer-2 Isolation) для управления доступом к ресурсам локальной сети.

Элегантный корпус точки доступа имеет литое металлическое основание и позволяет закрепить её на подвесном потолке без использования специальных инструментов.

Два интерфейса Gigabit Ethernet для подключения к локальной сети.

Надежная защита передачи данных (WPA2, 802.1x, 802.1Q VLAN, RADIUS).

Рекомендации по применению
Для построения современных образовательных беспроводных сетей на базе скоростного стандарта IEEE 802.11ac для передачи видео высокой чёткости и проведения интерактивных занятий в учебных классах.
Организация доступа в Интернет на объектах с высокой плотностью абонентов (например, помещения для конференций и концертные залы) и в местах со сложной радиочастотной обстановкой.
Построение корпоративных Wi-Fi сетей стандарта IEEE 802.11ac для передачи больших объёмов информации.

Технические характеристики

Аппаратные характеристики

• Тип использования: Офисная

• Поддержка IEEE 802.11: b/g/n + a/n/ac

• Частотный диапазон: 2,4 и 5 ГГц

• Количество радиомодулей: 2

• Светодиодные индикаторы: PWR/SYS, WLAN 2.4G, WLAN 5G, Uplink, LAN, Locator

• Консольный порт RS-232, DB9F: Да

• Кнопка сброса настроек: Да

• Кенсингтонский замок: Да

  Спецификация радиоинтерфейса

• Скорость передачи данных, Мбит/с: 450 + 1300

• Эффективная пропускная способность, Мбит/с: 900

• Конструкция антенн: Внутренние

• Количество антенн: 6

• Тип антенн: Интеллектуальные

• Коэффициент усиления антенн в 2,4 ГГц, dBi: 4

• Коэффициент усиления антенны в 5 ГГц, dBi: 6

• MIMO: 3Tx3R

• Чувствительность приёмника, dBm: -102

• Ширина канала, МГц: 20, 40, 80

• Выходная мощность в диапазоне 2,4 ГГц, dBm: 15

• Выходная мощность в диапазоне 5 ГГц, dBm: 23

• Количество зарегистрированных пользователей: 256

  Режимы работы

• Управляемая контроллером точка доступа: Да

• Автономная точка доступа: Да

• WDS/Репитер: Да

• Беспроводной клиент: Нет

• Встроенный контроллер точек доступа: Нет

• Mesh: Да

• Туннельный режим работы с контроллером: Да

• Максимальное количество SSID: 16

  LAN

• Порт 10/100/1000Base-T: 2

• Поддержка электропитания по технологии PoE: IEEE 802.3at

• Порт PoE PSE: Нет

• Потребляемая мощность в режиме PoE, Вт: 17,04

  Функции обеспечения безопасности сети

• WEP: Да

• WPA/WPA2-PSK: Да

• WPA/WPA2-Enterprise: Да

• Типы EAP: TLS, TTLS, PEAP, FAST, AKA, SIM

• Поддержка блокирования трафика Intra-BSS: Да

• Поддержка фильтрации пользователей по MAC-адресам: Да

• Поддержка функции Layer-2 Isolation: Да

• Поддержка аутентификации IEEE 802.1x: Да

• Веб-аутентификация: С контроллером

• Аутентификация RADIUS: Да

• Аутентификация Microsoft AD: С контроллером

• Аутентификация LDAP: С контроллером

• Аутентификация по MAC-адресам: С контроллером

• Встроенный сервер RADIUS: Нет

• Выявление мошеннических точек доступа: Да

• Локализация и изоляция мошеннических точек доступа: Да

• IDP: Нет

• Антивирус: Нет

• Межсетевой экран: С контроллером

  Функции обеспечения QoS - качество обслуживания

• Поддержка балансировки нагрузки по числу пользователей: Да

• Поддержка балансировки нагрузки по величине трафика: Да

• Поддержка бесшовного роуминга: Да

• WMM (Wi-Fi Certified): Да

• WMM Power Save: Да

• Поддержка функции DiffServ (DSCP): Да

  Сетевые функции

• IPv6: Да

• VLAN 802.1Q: Да

• Поддержка функции DHCP Client: Да

• Статический IP-адрес: Да

  Управление

• Графический веб-интерфейс управления: Да

• Интерфейс командной строки (CLI): Да

• FTP: Да

• SNMP: v3

• ZyXEL Wireless Optimizer (ZWO): Да

• ZyXEL AP Configurator (ZAC): Нет

• ZyXEL ONE Network (ZON) Utility: Да

  Прочие характеристики

• Plenum rating: Да

• Адаптер электропитания: 12V DC, 2A

• Значение параметра надежности MTBF, часов: 1202489

• Тепловая мощность, BTU/час: 58,1

  Физические характеристики и условия окружающей среды

• Диапазон рабочих температур, °С: От 0 до 50°С

• Влажность окружающего воздуха при работе: От 10 до 90%

• Температура окружающей среды при хранении: От -40 до 70°С

• Относительная влажность при хранении, %: От 10 до 90%

• Габариты устройства - ширина*длина*высота, мм:: 236 x 227 x 62

• Масса устройства, гр.: 982

• Размеры упаковки, ширина*длина*высота, мм: 308 x 323 x 127

• Масса устройства с упаковкой, гр.: 1743

  Комплектация

• Точка беспроводного доступа

• Монтажный набор для крепления точки доступа на потолке или стене

• Руководство по монтажу и первоначальной настройке на русском языке

• Гарантийный талон


• Гарантия 3 года
