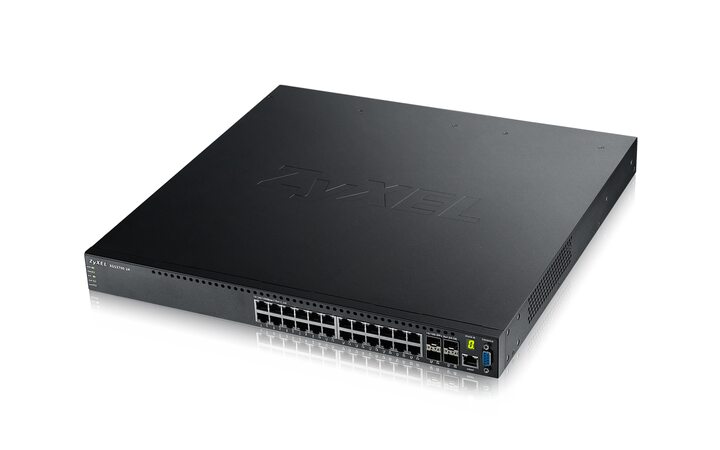

Zyxel XGS3700-24

Управляемый коммутатор L2+ Gigabit Ethernet с 24 разъемами RJ-45 и 4 слотами 10G SFP+. Серия XGS3700 и GS3700 относится к сегменту управляемых коммутаторов L2+ и включает в себя модели с 10G магистральными интерфейсами и поддержкой High PoE. Отличительной особенностью данной линейки коммутаторов является поддержка функций L3 со статической маршрутизацией и на основе определенных правил, а также конструкция с 2 съемными блоками питания и поддержка до 1000 Вт бюджета мощности High PoE.

Широкий набор функций по поддержке отказоустойчивости и резервированию представлены в серии XGS3700 и GS3700. Резервный блок питания дублирует основной, а модульная конструкция позволяет произвести быструю смену и блоков питания, и вентиляторов в режиме горячей замены. Протокол VRRP обеспечивает объединение группы маршрутизаторов в один виртуальный маршрутизатор. С помощью ECMP выполняется установка нескольких равноценных маршрутов для передачи данных. Агрегирование каналов передачи данных настраивается по протоколу 802.3ad LACP. Построение связующего дерева с отказоустойчивыми кольцами поддерживается протоколами RSTP, MSTP, MRSTP. Появление петель блокируется функцией Loop guard. Два файла конфигурации и два образа микропрограммы могут быть загружены в коммутаторы.

Поддерживается возможность защищенного удаленного администрирования как по веб-интерфейсу, так и командной строке с использованием протоколов SSL и SSH. Изменение параметров конфигурации и сбор журнала событий могут быть осуществлены по протоколу SNMP с возможностью интеграции в централизованную систему управления инфраструктуры предприятия. Доступно кластерное администрирование iStacking™ при работе с другими коммутаторами ZyXEL, поддерживающими эту технологию. Это дает возможность объединения в кластер по одному IP-адресу. С помощью функции LLDP может быть получена вся информация о топологии существующей сети. Диагностика каналов и определения ошибок в сетевой топологии отслеживается с помощью функции 802.1ag CFM.

Основные преимущества:

• Возможность замены блоков питания без прерывания работы коммутаторов

• Набор функций уровня L3 для настройки статических маршрутов, виртуального маршрутизатора VRRP, создание равнозначных маршрутов передачи данных ECMP и на основе заранее заданных политик

• Стандарт 802.3at повышенной мощности High Power до 30 Вт с бюджетом мощности до 1000 Вт

• Защита трафика абонентов на уровнях L2 – L4 с созданием списков доступа ACL

• Задание нескольких серверов для авторизации RADIUS и TACACS+

• Поддержка стека протоколов IPv4 и IPv6

• Двойноe тегирование Port BasedSelective QinQ для разделения сервисов.

Рекомендации к применению

Установка на уровне доступа в сети компании с высокими требованиями к отказоустойчивости и резервированию.
Агрегирование коммутаторов доступа с подключением серверов.
Применение на уровне доступа в дата-центрах.

Технические характеристики

• Тип коммутатора Управляемый, уровень 2

  Интерфейсы:


• Порт 10/100/1000Base-T 24

• Слот для SFP+ трансивера 10G Ethernet 4

  Производительность коммутатора:


• Матрица коммутации, Гбит/сек 128

• Скорость коммутации, М кадров/сек 95

• Буфер данных, Байт, Порт 10/100/1000Base-T PoE 2M

• Объем памяти flash, Байт 32M

• Объем оперативной памяти, Байт 512M

• Максимальный размер кадра Jumbo frame 9216

• Размер таблицы МАС адресов 16K

• Размер таблицы адресов IPv4 1024

• Размер таблицы адресов IPv6 1024

• Размер таблицы записей маршрутизации IPv4 64

• Размер таблицы записей маршрутизации IPv6 64

• Количество статических записей маршрутизации IPv4 64

• Количество статических записей маршрутизации IPv6 64

• Количество интерфейсов маршрутизации IPv4 128

• Количество интерфейсов маршрутизации IPv6 64

  Устойчивость и доступность сети:


• Протоколы IEEE 802.1D STP/802.1w RSTP/802.1s MSTP MSTP/RSTP/STP

• Протокол объединения каналов IEEE 802.3ad LACP (Количество групп / Количество каналов в группе) 12 / 8

• Протокол VRRP Да

• Возможность установки резервного БП (блок питания) Да

• Поддержка функции Loop guard Да

• Протокол MRSTP, собственная разработка ZyXEL Да

• Поддержка функции ErrDisable Recovery Да

  Функции управления трафиком:


• Количество статических 802.1Q VLAN /количество динамических VLAN 4K / 4К

• Поддержка функции Port-based VLAN Да

• Поддержка функции Protocol-based VLAN Да

• Поддержка функции IP subnet based VLAN Да

• Поддержка функции VLAN trunking Да

• Поддержка функции VLAN Translation (mapping) Да

• Поддержка функции VLAN ingress filtering Да

• Поддержка алгоритма LACP source/destination IP Да

• Поддержка функции GVRP Да

• Поддержка функции 802.1ad VLAN Stacking (QinQ) Да

• Поддержка функции Selective QinQ Да

• Поддержка функции Guest-VLAN Да

• Поддержка функции Private VLAN Да

• Поддержка функции L2PT (Layer 2 Tunneling Protocol) Да

• Поддержка функции Voice VLAN Да

  Функции обеспечения безопасности сети:


• Поддержка функции 802.1x Да

• Поддержка функции Port Security Да

• Поддержка функции MAC authentication Да

• Поддержка функции Layer 2 MAC filtering Да

• Поддержка функции Layer 3 IP filtering Да

• Поддержка функции Layer 4 TCP/UDP socket filtering Да

• Поддержка функции BPDU Transparency Да

• Поддержка функции Static MAC forwarding Да

• Поддержка функции Multiple RADIUS servers Да

• Поддержка функции Multiple TACACS+ servers Да

• Поддержка функции 802.1x назначения VLAN / bandwidth используя RADIUS Да

• Поддержка функции Login authentication by RADIUS Да

• Поддержка функции Login authentication by TACACS+ Да

• Поддержка функции TACACS+ accounting Да

• Поддержка функции RADIUS accounting Да

• Поддержка функции Authorization on TACACS+ Да

• Поддержка протокола SSH v1/v2 Да

• Поддержка протокола SSL Да

• Поддержка функции Intrusion Lock Да

• Поддержка функции MAC Freeze Да

• Поддержка функции DHCP Snooping Да

• Поддержка функции ARP Inspection Да

• Поддержка функции Static IP/MAC binding Да

• Поддержка функции Policy-based security filtering Да

• Поддержка функции Port Isolation Да

• Поддержка функции IP Source Guard Да

• Поддержка функции MAC Search Да

• Поддержка функции ACL Packet Filtering IPv4/IPv6 Да

• Поддержка функции PPPoE Intermediate Agent (PPPoE Plus) Да

• Поддержка функции гибкой настройки поля PPPoE option 82 Да

• Поддержка функции CPU protection Да

  Функции обеспечения QoS - качество обслуживания:


• Количество очередей приоритетов 802.1p на порт 8

• Алгоритмы работы с очередями 802.1p SPQ/WFQ/WRR

• Поддержка функции Broadcast Storm Control (Broadcast, Multicast, Unknown Unicast(DLF) Да

• Поддержка функции Rate Limiting (ingress/egress) на порту Да

• Поддержка функции Rate Limiting, для IP/TCP/UDP на порту Да

• Поддержка функции Rate Limiting на базе политики Да

• Поддержка Ingress CIR для функции Bandwidth control Да

• Поддержка функции 802.3x flow control Да

• Поддержка функции Port-based egress Traffic Shaping CIR/PIR Да

• Поддержка функции Policy based Prioritization Да

• Поддержка функции TRTCM(Two rate three color marking) Да

• Поддержка функции DiffServ (DSCP) Да

• Поддержка функции Policy based CoS Да

  Поддержка ACL - списки доступа:


• На основе порта коммутатора Да

• На основе MAC адреса источник/приемник Да

• На основе номера VLAN Да

• На основе приоритета 802.1p Да

• На основе IPv4 адресов (источник/приемник) Да

• На основе IPv6 адресов (источник/приемник) Да

• На основе Protocol type (ether type) Да

• На основе портов TCP/UDP (источник/приемник) Да

• На основе метки DSCP Да

  Поддержка Layer 2 Multicast:


• Поддержка функции L2 Multicast Да

• Поддержка функции IGMP Snooping (v1,v2,v3) Да

• Поддержка функции IGMP Snooping Fast Leave Да

• Поддержка функции IGMP snooping timer and priority Да

• Поддержка функции IGMP Snooping Statistics Да

• Поддержка функции IGMP Throttling Да

• Поддержка функции MVR (Multicast VLAN Registration) Да

• Поддержка функции IGMP Filtering Да

• Поддержка функции IGMP snooping Immediate Leave Да

• Поддержка функции IGMP Proxy/Snooping mode selection Да

• Поддержка функции IPv6 MLD Snooping proxy Да

  Функции маршрутизации уровня 3:


• функции IPv6 Static Route Да

• Поддержка функции ECMP Да

  Функции управления и мониторинга:


• Поддержка протокола SNMP v1,v2c, v3 Да

• Поддержка функции SNMP Trap group Да

• Поддержка протокола RMON (1,2,3,9) Да

• Поддержка протокола ICMPv4 Да

• Поддержка протокола Syslog Да

• Поддержка протокола IPv6 over Ethernet (RFC 2464) Да

• Поддержка протокола IPv6 Addressing Architecutre (RFC 4291) Да

• Поддержка протокола Dual stack (RFC4213) Да

• Поддержка протокола ICMPv6 (RFC4884) Да

• Поддержка протокола Path MTU (RFC 1981) Да

• Поддержка протокола Minimum Path MTU size of 1280 (RFC 5905) Да

• Поддержка протокола Encapsulation for minimum PMTU of 1500 Да

• Поддержка протокола Neighbour Discovery (RFC4861) Да

• Поддержка протокола DHCPv6 Relay Да

• Поддержка функции SNMP over UDP over IPv4/IPv6 Да

• Поддержка функции Cable Diagnostic Да

  Поддержка протокола OAM


• Поддержка протокола 802.3ah OAM (Link Discoverly,Loopback) Да

• Поддержка протокола 802.1ag CFM Да

• Поддержка протокола 802.1AB LLDP Да

• Поддержка протокола LLDP-MED Да

  Управление коммутатором:


• Поддержка функции iStacking Да

• Поддержка функции Web Interface Да

• Поддержка функции управления по console, telnet, SNMP Да

• Поддержка функции обновления ПО по FTP Да

• Поддержка функции обновления ПО по WEB (HTTP / HTTPS) Да

• Поддержка функции сохранения / восстановления конфигурации Да

• Поддержка функции Multiple login Да

• Поддержка функции Configure Clone Да

• Поддержка функции Multilevel CLI Да

• Поддержка функции CLI - Cisco like Да

• Поддержка функции DHCP relay per VLAN Да

• Поддержка функции DHCP Client Да

• Поддержка функции DHCP option 82 Да

• Поддержка функции Daylight Saving Да

• Поддержка протокола NTP Да

• Поддержка функции Port Mirroring Да

• Поддержка функции Port Mirroring per IP/TCP/UDP Да

• Поддержка функции Policy-based port mirroring Да

• Поддержка RJ 45 Out-of-band Management Port Да

• Поддержка RS-232 Out-of-band Console Port Да

• Поддержка функции Dual configuration files Да

• Поддержка функции Dual Images Да

• Поддержка протокола sFlow Да

• Поддержка стандарта энергосбережения IEEE 802.3az Да

  Поддерживаемые SNMP MIB:


• RFC 1066 TCP/IP-based MIB Да

• RFC 1213, 1157 SNMPv2c/v3 MIB Да

• RFC 2011, 2012, 2013 SNMPv2 MIB Да

• RFC 1493 bridge MIB Да

• RFC 2674 bridge MIB extension Да

• RFC 1643 ethernet MIB Да

• RFC 2358 Ethernet-like MIB Да

• RFC 1757 RMON group 1,2,3,9 Да

• RFC 2819,2925 Remote Management MIB Да

• RFC 2233 (rfc2233) - SMIv2 MIB Да

• RFC 3621 (rfc3621) - Power Ethernet MIB Да

• ZyXEL private MIB Да

• ZyXEL private MIB - feature based Да

• Management Information Base (MIB) for IP (RFC4293) Да

• IP Forwarding Table MIB (RFC4292) Да

• Management Information Base for Transmission Control Protocol (RFC4022) Да

• Management Information Base for User Datagram Protocol (RFC4113) Да

  Физические характеристики и условия окружающей среды:


• Габариты устройства - ширина*длина*высота, мм: 440 * 437 * 40

• Возможность установки в 19" стойку Да

• Вес устройства, кг 7,27

• Температура окружающей среды при работе 0º ~ +50º C

• Температура окружающей среды при хранении -25º ~ +70º C

• Влажность окружающего воздуха при работе 10% - 90% (отсутствие конденсации)

• Наличие системы активной вентиляции Fan

• Заменяемый модуль электропитания Да

• Значение параметра надежности MTBF, часов 280000

  Электрические характеристики и требования:


• Источник электропитания 100 ~ 240 VAC

• Потребляемая мощность, Вт 44,5

  Комплектация:


• Устройство Да

• Кабель питания Да

• Руководство по установке Да

• Четыре самоприклеивающиеся резиновые ножки Да

• Монтажные скобы Да

• Гарантийный талон Да

• Гарантия 3 года.
