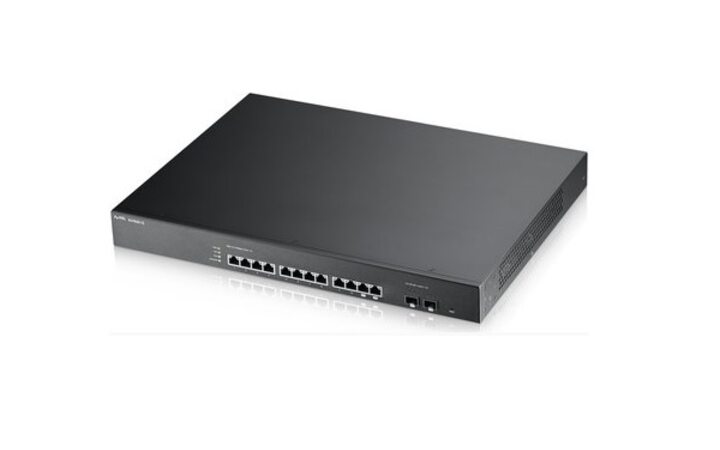

Zyxel XS1920-12

Интеллектуальный коммутатор 10G Ethernet с 12 разъемами RJ-45 из которых 2 совмещены со слотами SFP+. Коммутатор предназначен для установки в сети предприятий с целью подключения серверов по интерфейсам 10 Гбит/с. Он оснащен 10 медными портами 10 Гбит/с RJ-45 и 2 слотами SFP+ для оптоволоконных соединений, которые совмещены с медными портами 10 Гбит/с RJ-45.

Коммутационная матрица имеет не блокируемую архитектуру и обеспечивает одновременную передачу данных на 12 интерфейсах. В случае необходимости увеличения пропускной способности возможно агрегировать порты по протоколу LACP.

Для работы в сети с покрывающим деревом могут быть задействованы протоколы RSTP, MSTP и MRSTP. В настройках коммутатора хранятся два файла конфигурации и микропрограмм. Ошибочные петли будут блокированы функцией loop guard. Администрирование по веб-интерфейсу и мониторинг по SNMP доступны для коммутатора XS1920-12. Также с помощью утилиты ZON (ZyXEL One Network) первоначальные настройки могут быть выполнены для нескольких коммутаторов одновременно.

Доступно кластерное администрирование iStacking™ при работе с другими коммутаторами ZyXEL, поддерживающими эту технологию. Это дает возможность объединения в кластер по одному IP-адресу. Журнал событий хранится на сервере Syslog. Каждому системному администратору может быть назначен определенный профиль привилегий для управления с авторизацией на сервере RADIUS или TACACS+.

Основные преимущества:

• Неблокируемая коммутационная матрица 240 Гбит/с

• Медные и оптические интерфейсы 10 Гбит/с

• Построение связующего дерева по протоколам RSTP, MSTP и MRSTP

• Функция LLDP/LLDP-MED для получения информации о топологии существующей сети

• Агрегирование LACP портов коммутатора для увеличения пропускной способности

• Авторизация на серверах RADIUS и TACACS+

• Защита процессора коммутатора от атак DoS

• Два файла микропрограммы и конфигурации

• Поддержка стека протоколов IPv4 и IPv6

• Быстрая настройка с помощью утилиты ZON (ZyXEL One Network)

Рекомендации к применению

• Подключение серверов с интерфейсами 10 Гбит/с к ядру сети по медным или оптоволоконным каналам передачи данных с целью быстрого продвижения трафика сотрудников предприятия

• Агрегирование служебного трафика на сервера компании с видеокамер службы безопасности и обработка баз данных.

Технические характеристики

• Тип коммутатора Интеллектуальный, уровень 2
  Интерфейсы

• Буфер данных, Байт 1500 K

• Объем памяти flash, Байт 16M

• Порт 1000Based-T/10G Based-T 10

• Слот dual rate для SFP+ трансивера 10G 1G Ethernet SFP 2
  Производительность

• Матрица коммутации, Гбит/сек 240

• Скорость коммутации, М кадров/сек 178,6

• Объем оперативной памяти, Байт 128M

• Максимальный размер кадра Jumbo frame 9216

• Размер таблицы МАС адресов 16 K
  Устойчивость и доступность сети

• Протоколы IEEE 802.1D STP/802.1w RSTP/802.1s MSTP MSTP/RSTP/STP

• Протокол объединения каналов IEEE 802.3ad LACP (Количество групп / Количество каналов в группе) 8 / 8

• Поддержка функции Loop guard Да

• Протокол MRSTP, собственная разработка ZyXEL Да

• Поддержка функции ErrDisable Recovery Да
  Функции управления трафиком

• Количество статических 802.1Q VLAN /количество динамических VLAN 1K / 4K

• Поддержка функции Port-based VLAN Да

• Поддержка функции Protocol-based VLAN Да

• Поддержка функции IP subnet based VLAN Да

• Поддержка функции VLAN trunking Да

• Поддержка функции VLAN Translation (mapping) Да

• Поддержка функции VLAN ingress filtering Да

• Поддержка алгоритма LACP source/destination IP Да

• Поддержка функции GVRP Да

• Поддержка функции Guest-VLAN Да

• Поддержка функции Private VLAN Да

• Поддержка функции L2PT (Layer 2 Tunneling Protocol) Да

• Поддержка функции Voice VLAN Да
  Функции обеспечения безопасности сети

• Поддержка функции 802.1x Да

• Поддержка функции Port Security Да

• Поддержка функции Layer 2 MAC filtering Да

• Поддержка функции Layer 3 IP filtering Да

• Поддержка функции Layer 4 TCP/UDP socket filtering Да

• Поддержка функции Static MAC forwarding Да

• Поддержка функции Multiple RADIUS servers Да

• Поддержка функции Multiple TACACS+ servers Да

• Поддержка функции 802.1x назначения VLAN / bandwidth используя RADIUS Да

• Поддержка функции Login authentication by RADIUS Да

• Поддержка функции Login authentication by TACACS+ Да

• Поддержка функции TACACS+ accounting Да

• Поддержка функции Authorization on TACACS+ Да

• Поддержка протокола SSL Да

• Поддержка функции MAC Freeze Да

• Поддержка функции DHCP Snooping Да

• Поддержка функции ARP Inspection Да

• Поддержка функции Static IP/MAC binding Да

• Поддержка функции Policy-based security filtering Да

• Поддержка функции Port Isolation Да

• Поддержка функции IP Source Guard Да

• Поддержка функции MAC Search Да

• Поддержка функции ACL Packet Filtering IPv4/IPv6 Да

• Поддержка функции PPPoE Intermediate Agent (PPPoE Plus) Да

• Поддержка функции гибкой настройки поля PPPoE option 82 Да

• Поддержка функции CPU protection Да
  Функции обеспечения QoS - качество обслуживания

• Количество очередей приоритетов 802.1p на порт 8

• Алгоритмы работы с очередями 802.1p SPQ/WFQ/WRR

• Поддержка функции Broadcast Storm Control (Broadcast, Multicast, Unknown Unicast(DLF) Да

• Поддержка функции Rate Limiting (ingress/egress) на порту Да

• Поддержка функции Rate Limiting, для IP/TCP/UDP на порту Да

• Поддержка функции Rate Limiting на базе политики Да

• Поддержка функции 802.3x flow control Да

• Поддержка функции Policy based Prioritization Да

• Поддержка функции TRTCM(Two rate three color marking) Да

• Поддержка функции DiffServ (DSCP) Да

• Поддержка функции Policy based CoS Да
  Поддержка ACL - списки доступа

• На основе порта коммутатора Да

• На основе MAC адреса источник/приемник Да

• На основе IPv4 адресов (источник/приемник) Да

• На основе IPv6 адресов (источник/приемник) Да

• На основе портов TCP/UDP (источник/приемник) Да
  Поддержка Layer 2 Multicast

• Поддержка функции L2 Multicast Да

• Поддержка функции IGMP Snooping (v1,v2,v3) Да

• Поддержка функции IGMP Snooping Fast Leave Да

• Поддержка функции IGMP snooping timer and priority Да

• Поддержка функции IGMP Throttling Да

• Поддержка функции MVR (Multicast VLAN Registration) Да

• Поддержка функции IGMP Filtering Да

• Поддержка функции IGMP snooping Immediate Leave Да

• Поддержка функции IPv6 MLD Snooping proxy Да
  Функции управления и мониторинга

• Поддержка протокола SNMP v1,v2c, v3 Да

• Поддержка функции SNMP Trap group Да

• Поддержка протокола RMON (1,2,3,9) Да

• Поддержка протокола ICMPv4 Да

• Поддержка протокола Syslog Да

• Поддержка протокола IPv6 over Ethernet (RFC 2464) Да

• Поддержка протокола IPv6 Addressing Architecutre (RFC 4291) Да

• Поддержка протокола Dual stack (RFC4213) Да

• Поддержка протокола ICMPv6 (RFC4884) Да

• Поддержка протокола Path MTU (RFC 1981) Да

• Поддержка протокола Minimum Path MTU size of 1280 (RFC 5905) Да

• Поддержка протокола Encapsulation for minimum PMTU of 1500 Да

• Поддержка протокола Neighbour Discovery (RFC4861) Да

• Поддержка протокола DHCPv6 Relay Да

• Поддержка функции SNMP over UDP over IPv4/IPv6 Да

• Поддержка функции Cable Diagnostic Да
  Поддержка протокола OAM

• Поддержка протокола 802.1AB LLDP Да

• Поддержка протокола LLDP-MED Да
  Управление коммутатором

• Поддержка функции iStacking Да

• Поддержка функции Web Interface Да

• Поддержка функции обновления ПО по FTP Да

• Поддержка функции обновления ПО по WEB (HTTP / HTTPS) Да

• Поддержка функции сохранения / восстановления конфигурации Да

• Поддержка функции Multiple login Да

• Поддержка функции Configure Clone Да

• Поддержка функции DHCP relay per VLAN Да

• Поддержка функции DHCP Client Да

• Поддержка функции DHCP option 82 Да

• Поддержка функции Daylight Saving Да

• Поддержка протокола NTP Да

• Поддержка функции Port Mirroring Да

• Поддержка функции Port Mirroring per IP/TCP/UDP Да

• Поддержка функции Policy-based port mirroring Да

• Поддержка функции Dual configuration files Да

• Поддержка функции Dual Images Да

• Поддержка функции Reset Button Да

• Поддержка стандарта энергосбережения IEEE 802.3az Да
  Поддерживаемые SNMP MIB

• RFC 1066 TCP/IP-based MIB Да

• RFC 1213, 1157 SNMPv2c/v3 MIB Да

• RFC 2011, 2012, 2013 SNMPv2 MIB Да

• RFC 1493 bridge MIB Да

• RFC 2674 bridge MIB extension Да

• RFC 1643 ethernet MIB Да

• RFC 2358 Ethernet-like MIB Да

• RFC 1757 RMON group 1,2,3,9 Да

• RFC 2819,2925 Remote Management MIB Да

• RFC 2233 (rfc2233) - SMIv2 MIB Да

• RFC 3621 (rfc3621) - Power Ethernet MIB Да

• ZyXEL private MIB - feature based Да

• Management Information Base (MIB) for IP (RFC4293) Да
  Физические характеристики и условия окружающей среды

• Габариты устройства - ширина*длина*высота, мм: 440 * 330 * 44

• Возможность установки в 19" стойку Да

• Вес устройства, кг 4,2

• Температура окружающей среды при работе 0º +50º C

• Температура окружающей среды при хранении -25º +70º C

• Влажность окружающего воздуха при работе 10% - 90% (отсутствие конденсации)

• Наличие системы активной вентиляции Встроенные вентиляторы

• Значение параметра надежности MTBF, часов 849625
  Электрические характеристики и требования

• Источник электропитания 100 ~ 240 VAC

• Потребляемая мощность, Вт 94
  Комплектация

• Устройство Да

• Кабель питания Да

• Руководство по установке Да

• Четыре самоприклеивающиеся резиновые ножки Да

• Монтажные скобы Да

• Гарантийный талон Да

• Гарантия 3 года.
