Штиль SM060/10(1x10)
- Производитель: Штиль
- Пришлите полную спецификацию на почту zakaz@deviceden.ru и получите оптовую скидку.
- Срок доставки:1-2 дня
- Минимальный заказ:3000 руб.
- Мы принимаем:Безналичная оплата для юр. лиц
сертифицирован
дилер
доставка

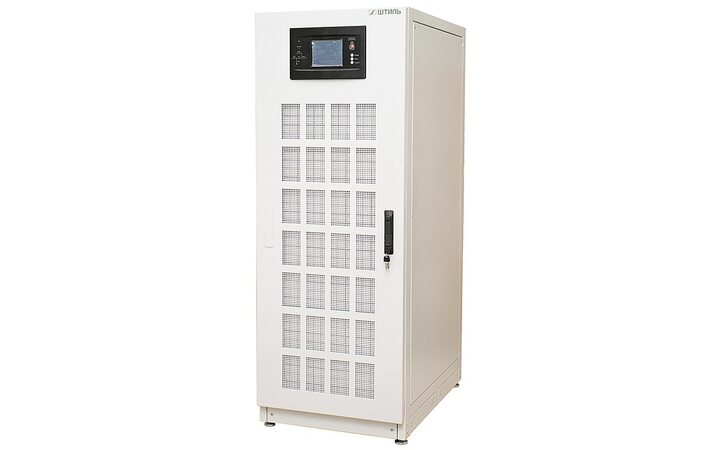

SM060/10 (1x10) представляет собой прочный металлический шкаф, в котором установлен силовой модуль на 10 кВА /9 кВт и другая компонентная база устройства. Дверца шкафа имеет противопылевой фильтр.
Дополнительное подключение силовых модулей позволяет увеличить выходную мощность системы питания до 60 кВА /54 кВт, а параллельное подключение до 3-х блоков ИБП SM060/10, полностью укомплектованных модулями, – до 180 кВА / 162 кВт.
SM060/10 (1x10) также поддерживает использование технологий резервирования на основе модулей или блоков ИБП для выстраивания конфигураций повышенной надежности.
ИБП SM060/10 (1x10) построен на основе технологии двойного преобразования энергии, которая обеспечивает:
Предусмотрена «горячая» (без обесточивания ИБП и нагрузки) замена вышедшего из строя силового модуля. При этом мощность нагрузки будет распределяться равномерно среди работающих резервных модулей, если они были установлены.
Подключение
Электрооборудование и сеть подключаются к ИБП через шины.
Автономная работа
ИБП SM060/10 (1x10) не содержит встроенных аккумуляторных батарей, но способен обеспечить долговременную автономную работу нагрузки за счет подключения внешних АКБ. Для правильного подбора внешних аккумуляторных батарей и решений по их установке обращайтесь к специалистам завода ГК «Штиль».
ИБП также оснащен встроенным зарядным устройством, его ток устанавливается в диапазоне от 1 до 20% от мощности ИБП.
Панель управления
На дверце ИБП установлена современная панель управления, которая включает в себя ЖК-дисплей и светодиодные индикаторы. Они позволяют удобно контролировать работу устройства и выполнять основные настройки.
На ЖК-дисплее отображаются входное и выходное напряжение, входная частота, полная и активная мощность нагрузки, процент загрузки ИБП от его номинальной мощности, журнал аварий и другие параметры устройства.
Светодиодные индикаторы оповещают о состоянии самого ИБП и его отдельных блоков: выпрямителя, батарей, цепи байпаса, инвертора и выхода.
Установленный внутри ИБП силовой модуль имеет свой ЖК-дисплей, который показывает его рабочие параметры и позволяет отслеживать состояние.
Защита
В SM060/10 (1x10) обеспечен современной системой защиты от:
Централизованный электронный байпас позволяет автоматически и бесперебойно переключать питание нагрузки на сеть в случае перегрузки или выхода устройства из строя.
За счет технического байпаса выполняется ручной перевод питания нагрузки на сеть, если требуется выполнить ремонт или сервисное обслуживание ИБП без перебоя в работе подключенного оборудования.
Средства мониторинга
В модели SM060/10 (1x10) доступен функционал для локального/удаленного мониторинга работы устройства.
Для этого используются «сухие» контакты, порты USB и RS-232, а также интерфейс Ethernet с поддержкой протоколов SNMP, Штиль и др.
Работа устройства отслеживается в программах Shut Down Manager или Shtyl Device Manager.
ИБП имеет порт EPO для дистанционного аварийного отключения.
Превосходные технические характеристики
Функциональность
Высокая надежность
Энергоэффективность
Особенности трёхфазных ИБП
Комплектация:
- ИБП переменного тока SM060 (1x10) - 1 шт.
- Кабель последовательного интерфейса RS-232 1 м - 1 шт.
- Руководство по эксплуатации - 1 шт.
Общие
- Полная мощность, кВА: 10
- Активная мощность, кВт: 9
- Форм-фактор: шкафной (модульный)
- Топология: on-line (с двойным преобразованием)
- Страна производитель: Россия
Входные характеристики
- Тип входной сети: трехфазная пятипроводная с общей нейтралью (L1, L2, L3, N, PE)
- Совместимость с генератором: да
- Номинальное входное напряжение, В: 380/400/415
- Рабочий диапазон входного напряжения, В: 304-478 при нагрузке 100%, 228-304 с ограничением выходной мощности
- Предельный диапазон входного напряжения, В: 228-478
- Допустимое отклонение верхней границы входного напряжения в режиме ECO и для электронного байпаса, %: +10, +15, +20, +25 (значение по умолчанию: +15)
- Допустимое отклонение нижней границы входного напряжения в режиме ECO и для электронного байпаса, %: -10, -15, -20, -30, -40 (значение по умолчанию: -20)
- Номинальная входная частота, Гц: 50/60
- Допустимый диапазон входной частоты, Гц: 40-70
- Входной коэффициент мощности: 0,99
- Плавный пуск: да
Выходные характеристики
- Тип выходного напряжения: трехфазное
- Номинальное выходное напряжение, В: 380/400/415 (трехфазное с общей нейтралью)
- Точность стабилизации выходного напряжения, %: 1,5 (0100% несбалансированная нагрузка)
- Форма выходного напряжения: чистая синусоида
- Выходной коэффициент мощности: 0,9
- Номинальная выходная частота, Гц: 50/60
- Точность стабилизации выходной частоты, %: 0,1
- Коэффициент нелинейных искажений выходного напряжения, %: <,1,5 при линейной нагрузке, <,5 при нелинейной нагрузке
- Крест-фактор: 3:1
- Перегрузочная способность (при работе в режиме on-line или от батарей): 110% - в течение 1 часа, 125% - в течение 10 минут, 150% - в течение 1 минуты, более 150% - в течение 200 мс
- КПД в режиме работы от электросети, %: 99
- КПД в режиме on-line, %: 95
- КПД в автономном режиме, %: 95
- Переходная характеристика: <,5% для ступенчатой нагрузки (20%-80%-20%)
- Время восстановления после переходного процесса: <,30 мс для ступенчатой нагрузки (0%-100%-0%)
- Время переключения в автономный режим из режима on-line, мс: 0
- Время переключения в автономный режим из режима ECO, мс: переключение с синхронизацией: 0
Аккумуляторные батареи (АБ)
- Наличие встроенных батарей: нет
- Поддержка подключения внешних АБ: да
- Тип АБ: герметичные, необслуживаемые, свинцово-кислотные
- Номинальное напряжение АБ, В: 480 (240), диапазон одного плеча: 198~288
- Напряжение буферного заряда АБ, В/эл: 2,25 (диапазон выбора: 2,2-2,35)
- Напряжение выравнивания заряда АБ, В/эл: 2,4 (диапазон выбора: 2,3-2,45)
- Конечное напряжение разряда АБ, В/эл: 1,65 (диапазон выбора: 1,6-1,75) с током разряда 0,6 С, 1,75 (диапазон выбора: 1,65-1,8) с током разряда 0,15 С конечное напряжение разряда автоматически корректируется в зависимости от времени автономной работы
- Термокомпенсация заряда АБ: настраивается в пределах от 0 до 5 мВ/0С/эл
- Номинальная мощность заряда встроенного ЗУ: 10% от мощности ИБП (диапазон выбора: 1-20%)
- Количество внешних АБ 12В, шт.: 40
- Емкость внешних АБ, Ач: зависит от требуемого времени автономной работы
- Функционал управления АБ: калибровка ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда
- Холодный старт: да
- Срок службы АБ, лет: до 12 лет (в зависимости от условий эксплуатации)
Панель управления и интерфейсы
- ЖК-дисплей: цветной сенсорный, окно информации о системе, окно меню и текущей команды, окно событий
- Светодиодный дисплей: индикатор выпрямителя (REC), индикатор аккумуляторов (BAT), индикатор питания в обход ИБП (BYP), индикатор инвертора (INV), индикатор нагрузки (OUTPUT), индикатор состояния (STATUS)
- RS-232: да
- Ethernet: опция
- RS-485: да
- Сухие контакты: да
- Параллельная работа: до 3 шт. (опция)
- Интерфейс работы с ДГУ: да
Подключение
- Входная сеть: шины
- Нагрузка (выходные разъёмы): шины
- Завод кабелей: снизу
- Расстояние от задней стенки до стены или другого оборудования не менее, мм: 300
Надежность и эксплуатационные характеристики
- Установка: в помещении
- Диапазон рабочей температуры, С: от 0 до +40 (срок службы АБ снижается вдвое на каждые 10 С0 превышения температуры свыше 20 С0)
- Диапазон температуры хранения, С: от -40 до +70
- Тип охлаждения: принудительное (встроенный вентилятор с регулировкой скорости вращения)
- Относительная влажность, %: от 0 до 95 (без конденсата)
- Рабочая высота, м: до 3000 м над уровнем моря
- Степень защиты от пыли и влаги: IP20
- Импульсное перенапряжение по входу, кВ: не более 2 длительностью не более 50 мс
- Срок службы, лет: не менее 12
- Наработка на отказ, ч: не менее 100000
- Гарантийный срок, мес: 24
Механические характеристики
- Габаритные размеры ВхШхГ (без упаковки), мм: 1700х600х992
- Цвет корпуса: серый
